Poleobsługi
- 152 -
04.19909.1709.9-05
13 Poleobsługi
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

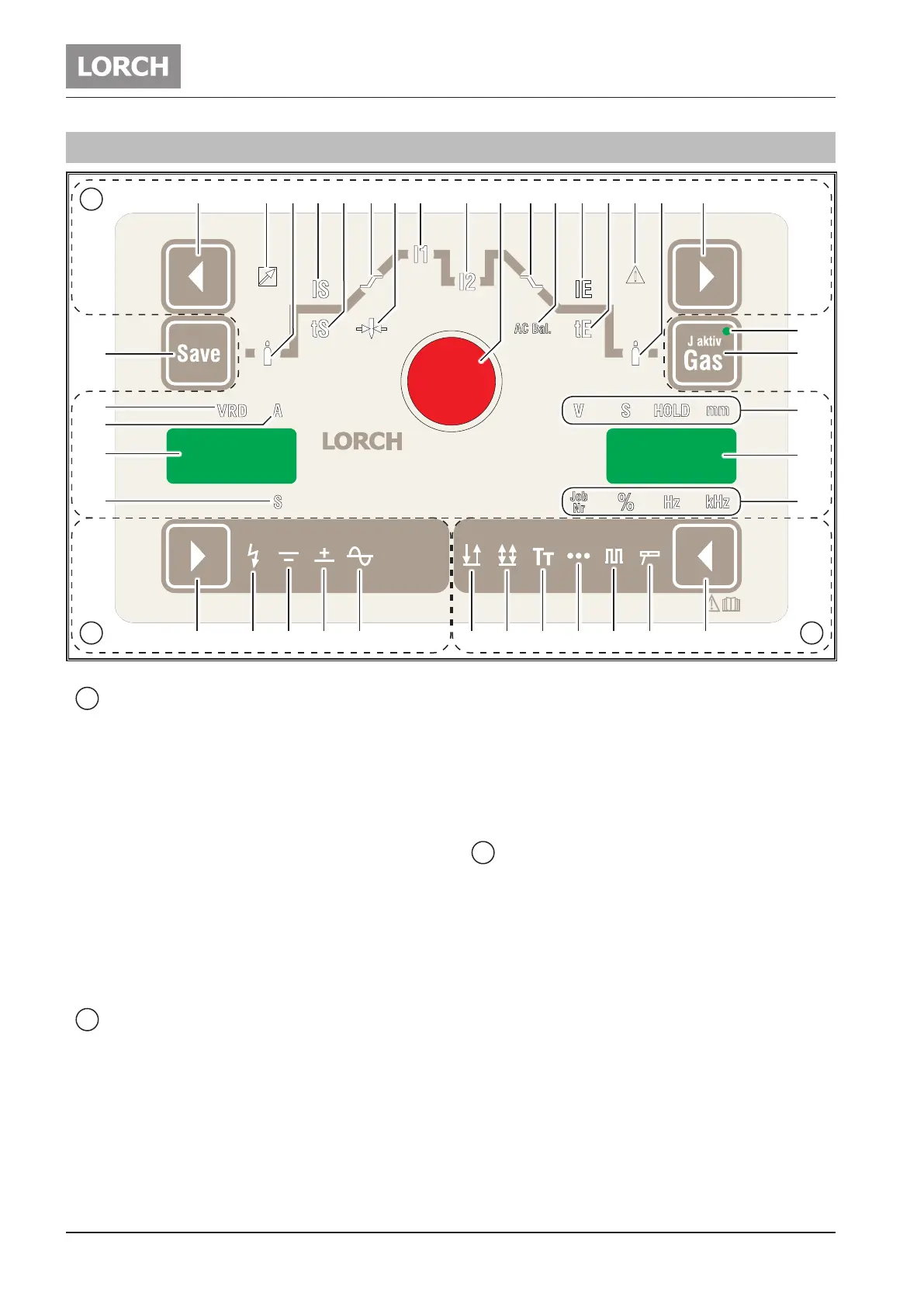

Abb. 8: Pole obsługi modelu spawarki Seria T AC/DC ControPro
A
Rodzaj pracy
20 Przycisk Rodzaj pracy
służy do wyboru trybu pracy.
21 Dioda Elektroda
świeci się po wyborze trybu pracy elektrody.
22 Dioda Impulsy
świeci się po wyborze trybu spawania impulso-
wego.
23 Dioda świeci się punktowo
po wyborze trybu pracy spawania punktowego.
24 Dioda Tiptronic
świeci się po wyborze trybu pracy Tiptronic.
25 Dioda 4-takt
świeci się po wybraniu trybu pracy „4-takt”.
26 Dioda 2-takt
świeci się po wybraniu trybu pracy „2-takt”.
B
Rodzaj zasilania
27 Przycisk Rodzaj zasilania
służy do wyboru prądu spawania ze źródła prądu
stałego lub przemiennego z zapłonem w.cz. lub
bez i MACS.
28* Dioda prądu naprzemiennego (AC)
świeci się po wybraniu trybu spawania z zasila-
niem prądem naprzemiennym.
29 Dioda DC+
świeci się po wybranu trybu spawania z
zasilaniem prądem stałym DC+ (z biegunem do-
datnim podłączonym do gniazda palnika 3)
30* Dioda DC-
świeci się po wybranu trybu spawania z zasila-
niem prądem stałym DC- (z biegunem dodatnim
podłączonym do gniazda palnika 3)
31 Dioda HF
(wysoka częstotliwość) świeci się po wyborze
funkcji HF, uruchamiającej bezstykowy zapłon.
C
Parametry spawania
32 Lewym przyciskiem wyboru
dokonuje się wyboru pojedynczych parametrów
spawania.
33 Prawym przyciskiem wyboru
dokonuje się wyboru pojedynczych parametrów
spawania.
34 Przycisk obrotowy
służy do ustawiania wybranych parametrów spa-
wania.
35 Wskaźnik 7-segmentowy
służy do przedstawiania parametrów spawania i
numeru procedury Tiptronic.
36 Wskaźnik 7-segmentowy
służy do wskazywania kodów parametrów i para-
metrów spawalniczych (amperów lub sekund).
37 Dioda Regulator zdalny
świeci się po włączeniu regulatora zdalnego ste-
rowania
