Panel de mando
- 68 -
04.19909.1709.9-05
13 Panel de mando
VRDVRD
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

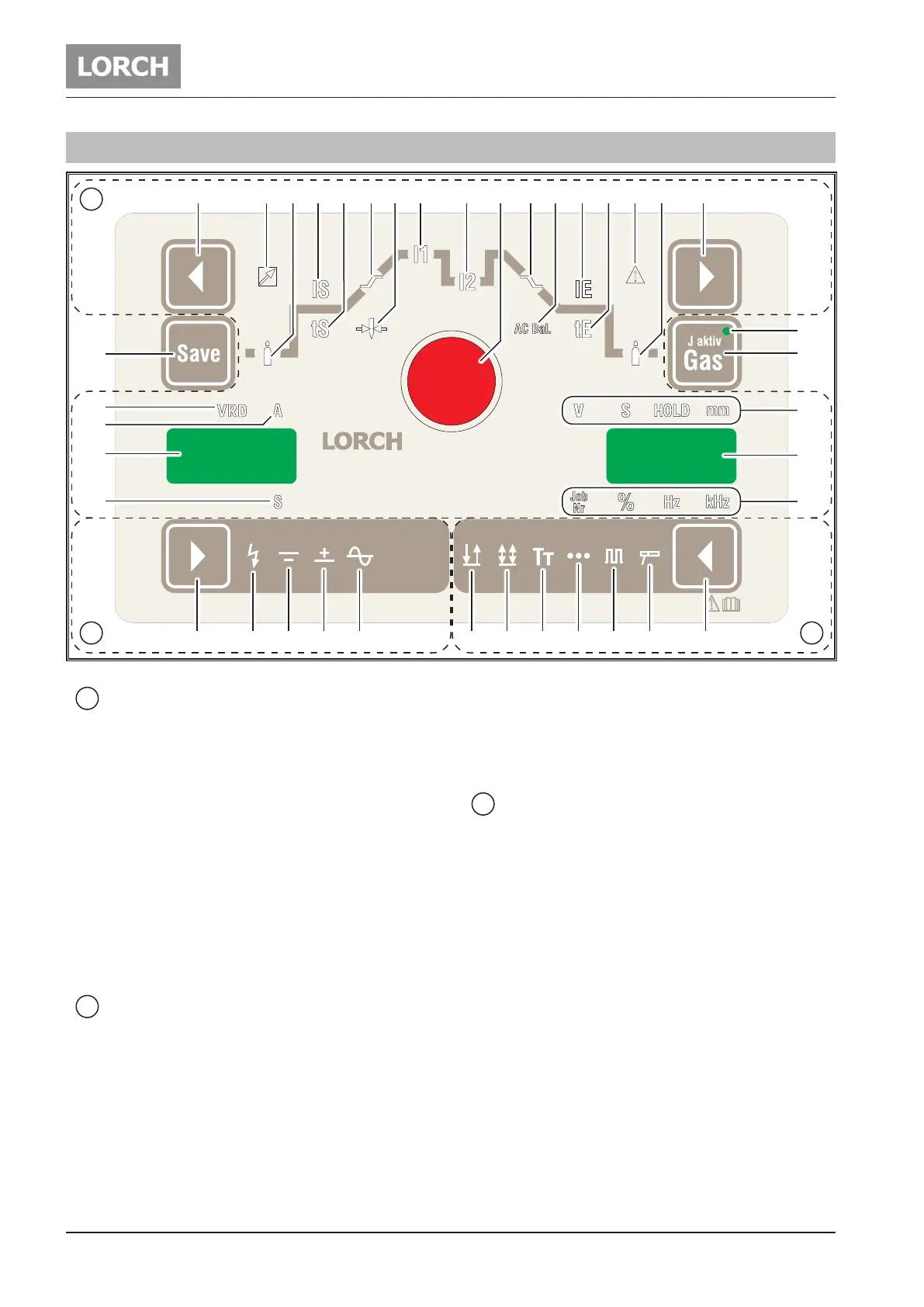

Abb. 8: Panel de mando Serie T AC/DC ControlPro
A
Modo de operación
20 Tecla Modo de operación
para seleccionar el modo de operación.
21 LED Electrodos
se ilumina durante el modo de operación Electrodos.
22 LED Pulsaciones
se ilumina durante el modo de operación Pulsa-
ciones.
23 LED Puntos
se ilumina durante el modo de operación Puntos.
24 LED Tiptronic
se ilumina durante el modo de operación Tiptronic.
25 LED Automático
se ilumina durante el modo de operación Auto-
mático.
26 LED Manual
se ilumina durante el modo de operación Manual.
B
Modo de corriente
27 Tecla Modo de corriente
para seleccionar el modo de corriente de solda-
dura DC, AC con o sin inicio HF y MACS.
28
1
LED Corriente alterna (AC)
se ilumina si se ha seleccionado la soldadura AC.
29
1
LED Corriente continua +
se ilumina si se ha seleccionado el modo de ope-
ración DC+ (polaridad positiva en el enchufe de
conexión 3)
30
1
LED Corriente continua -
se ilumina si se ha seleccionado el modo de ope-
ración DC- (polaridad negativa en el enchufe de
conexión 3)
31 LED HF
se ilumina si se ha seleccionado la función HF,
para un encendido sin contacto.
C
Parámetrosdesoldadura
32 Tecla de selección izquierda
selecciona los diferentes parámetros de soldar.
33 Tecla de selección derecha
selecciona los diferentes parámetros de soldar.
34 Botón
ajuste de los parámetros de soldar.
35 Indicador de 7 segmentos
indica los parámetros de soldar y número de job
Tiptronic.
36 Indicador de 7 segmentos
indica los códigos paramétricos y los amperios o
segundos de los parámetros de soldar.
37 LED Mando a distancia
se ilumina cuando el mando a distancia está ac-
tivo.
38 LED Tempo gas pre-ow
se ilumina cuando se ha seleccionado el paráme-
tro. El tiempo de gas pre-ow puede modicarse
mediante el botón (34).
39 LED Corriente de inicio IS
se ilumina cuando se ha seleccionado el
