Pannello di controllo
- 264 -
04.19909.1709.9-05
13 Pannello di controllo
VRDVRD
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

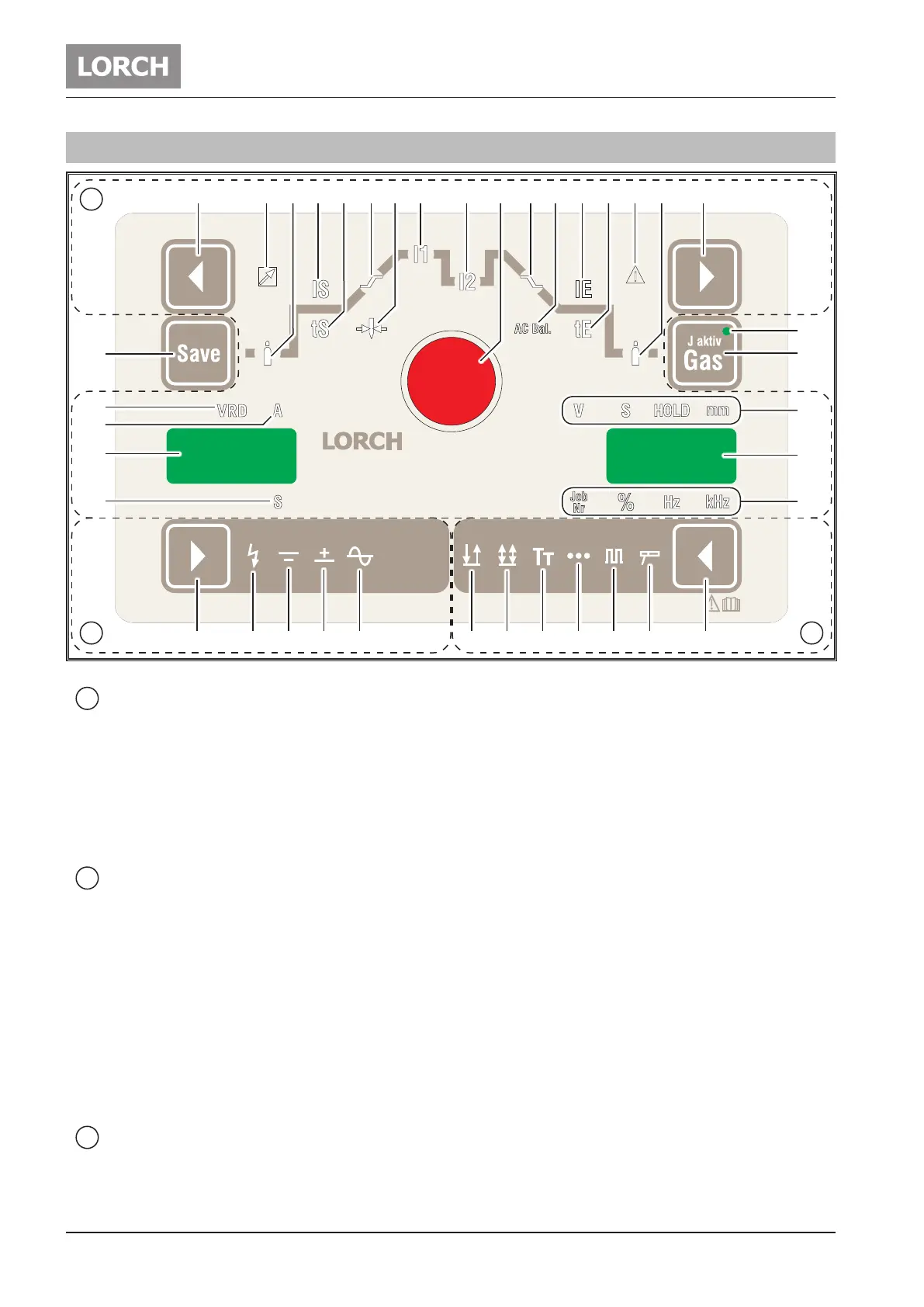

Abb. 8: Pannello di controllo Serie T AC/DC ControlPro
A
Modalità
20 Pulsante per la selezione della modalità.
21 LED acceso se è attivata la modalità elettrodo.
22 LED acceso se è attivata la modalità pulsazione.
23 LED acceso se è attivata la modalità puntatura.
24 LED acceso se è attivata la modalità Tiptronic.
25 LED acceso se è attivata la modalità 4 tempi.
26 LED acceso se è attivata la modalità 2 tempi.
B
Modalità corrente
27 Pulsante per la selezione del tipo di corrente DC,
AC, con o senza innesco HF e MACS.
28* LED acceso se è selezionato il procedimento di
saldatura con Corrente Alternata (AC)
29* LED acceso se è selezionato il procedimento di
saldatura con corrente continua DC+ (polarità
positiva al connettore 3)
30* LED acceso se è selezionato il procedimento
di saldatura con corrente continua DC- (polarità
negativa al connettore 3)
31 LED acceso se è selezionata la funzione innesco
con HF, per inneschi senza contatto
C
Parametri di saldatura
32 Pulsante sinistro selezione parametri di saldatura
individuali.
33 Pulsante destro selezione parametri di saldatura
individuali.
34 Manopola di regolazione dei parametri di saldatu-
ra individuali.
35 Display a 7 segmenti che indica i parametri di
saldatura ed il numero del JOB.
36 Display a 7 segmenti che indica il codice dei pa-
rametri e l’unità di misura dei parametri in Ampere
o Secondi.
37 LED acceso se è attivo un comando a distanza
38 LED acceso se è possibile la regolazione del
tempo di pre gas. Il tempo di pre gas può essere
modicato con la manopola (34).
39 LED acceso se è possibile la regolazione della
corrente di partenza IS. La corrente di partenza
IS può essere modicata con la manopola (34).
40 LED acceso se è possibile la regolazione del
tempo di corrente di partenza. Il tempo di corren-
te di partenza può essere modicato con la ma-
nopola (34).
41 LED acceso se è possibile la regolazione della
rampa di salita. La rampa di salita può essere
modicata con la manopola (34).
42 LED acceso se è possibile l’impostazione del
diametro dell’elettrodo. Il diametro dell’elettrodo
può essere impostato con la manopola (34).
