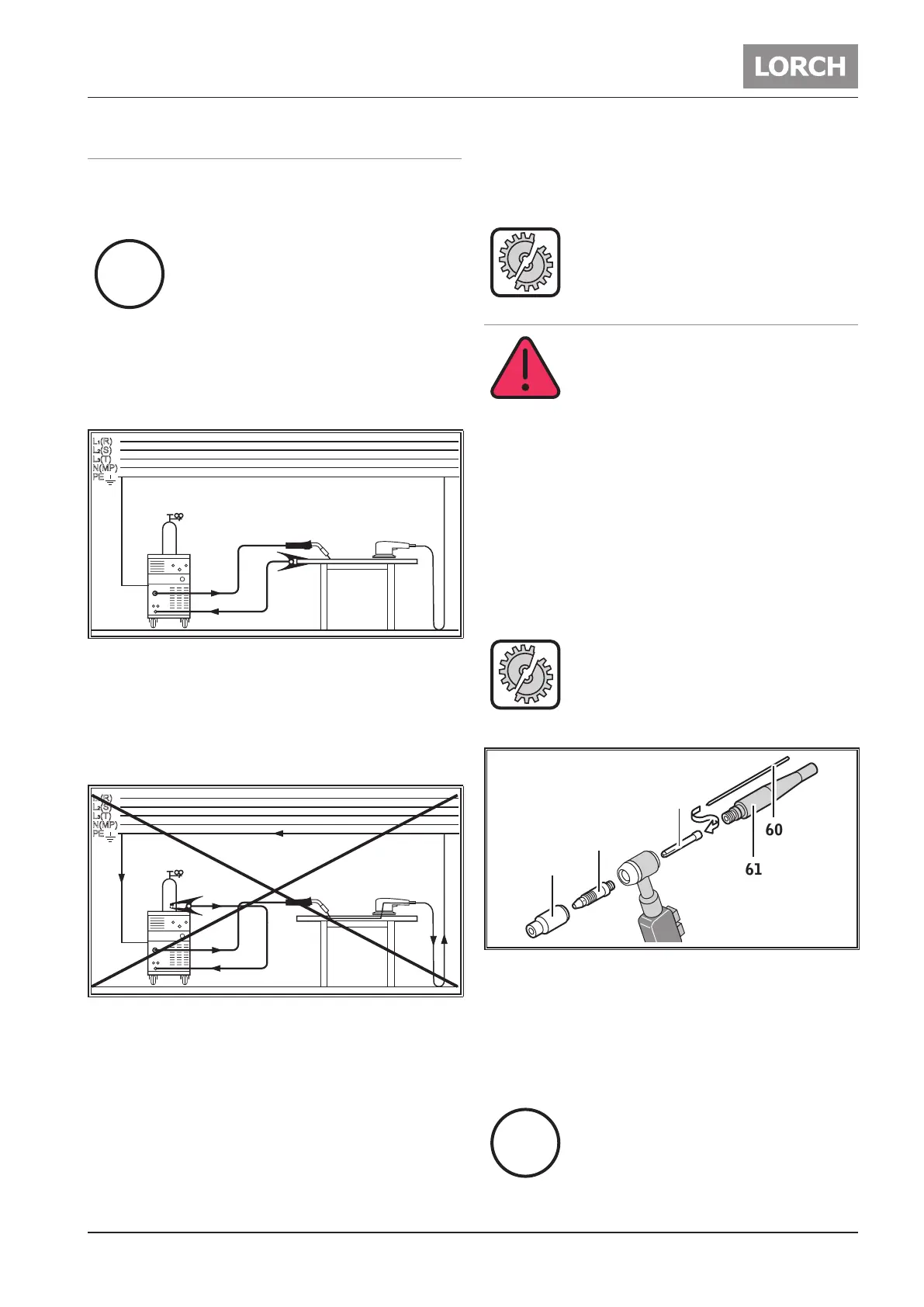

Předuvedenímdoprovozu
- 233 -
04.19 909.1709.9-05
12.3 Postupsvařováníelektroda
Připojitsvařovacíkabelelektrody
 Připojte svařovací kabel elektrody na zdířku minus 3
nebo plus 6 a zajistěte kabel otočením doprava.
Dbejte údajů výrobce elektrod.
Připojitvodičobráběnéhopředmětu
 Připojte vodič obráběného předmětu na volnou zdíř-
ku minus 3 nebo plus 6 a zajistěte vedení otočením
doprava.
Upevnitukostřovacísvorku
Abb. 1: Upevnit ukostřovací svorku - Správně!
 Upevněte ukostřovací svorku v bezprostřední blíz-
kosti svařovaného místa, aby si svářecí proud sám
nenašel zpáteční cestu přes části strojů, kuličková
ložiska nebo elektrická spojení.
 Připojte ukostřovací svorku pevně ke svařovacímu
stolu nebo k obráběnému předmětu.
Abb. 2: Upevnit ukostřovací svorku - Špatně!
 Nepřipojujte ukostřovací svorku na svařovací zaříze-
popř. na plynovou bombu, protože jinak je proud
svařování veden přes spoje ochranného vodiče a
zničí je.
Připojitnapájeníproudem
Přístroj je vhodný pro provoz na elektrické síti jakož i na
elektrickém generátoru.
 Strčte sít’ovou zástrčku do zdířky určené pro ni.
Sít’ové napětí a tolerance jakož i zajištění
musí odpovídat technickým údajům. (viz
technické údaje)
12.4 PostupsvařováníWIG
Nebezpečí následkem zásahu elektric-
kou energií!
Je-li zvolena funkce vysokofrekvenč-
níhozapalování(31),nacházísevblíz-
kosti hořáku velmi vysoké zapalovací
napětí.
Je-li přístroj spuštěn, nikdy se nedotýkejte
svařovací elektrody ani součástí, kterými
prochází svařovací napětí.
Připojeníhořáku
 Připojte hořák nakrabièku 3 a zajistěte jej otočením
doprava.
 Spojte plynové vedení hořáku s plynovou přípojkou 5.
 Strčte přípojnou zástrčku řídícího vedení hořáku do
připojovací zdířky tlačítek hořáku 4.
Na připojovací zásuvku tlačítek hořáku 4
může být připojeno výhradně řídící vedení
hořáku.
Nasazení elektrody
60
61
62
63
64
Abb. 3: Hořák
 Odšroubujte upínací uzávěr 61.
 Vytáhněte elektrodu 60 z upínacího pouzdra 62.
 Naostřete elektrodu 60.
 Vsuňte elektrodu do 60 upínacího pouzdra 62.
 Vsaďte elektrodu do hořáku 60 a pevně utáhněte upí-
nací uzávěr 61.
Nerozebírejte kryt upínacího pouzdra 63 a
plynovou trysku 64.
i
i
i
i
