Předuvedenímdoprovozu
- 234 -
04.19909.1709.9-05
Při přestavování hořáku na jiný průměr
elektrod je třeba dávat pozor na
následující.
Upínací pouzdro 62, kryt upínacího pouzdra 63 a
elektroda 60 musí mít stejný průměr.
Plynová tryska 64 musí souhlasit s průměrem elek-
trod.
Připojeníkabeluobrobku
 Připojte vodič obráběného předmětu na připojovací
zdířku vodiče obráběného předmětu 6 a zajistěte vo-
dič otočením doprava.
Upevnitukostřovacísvorku

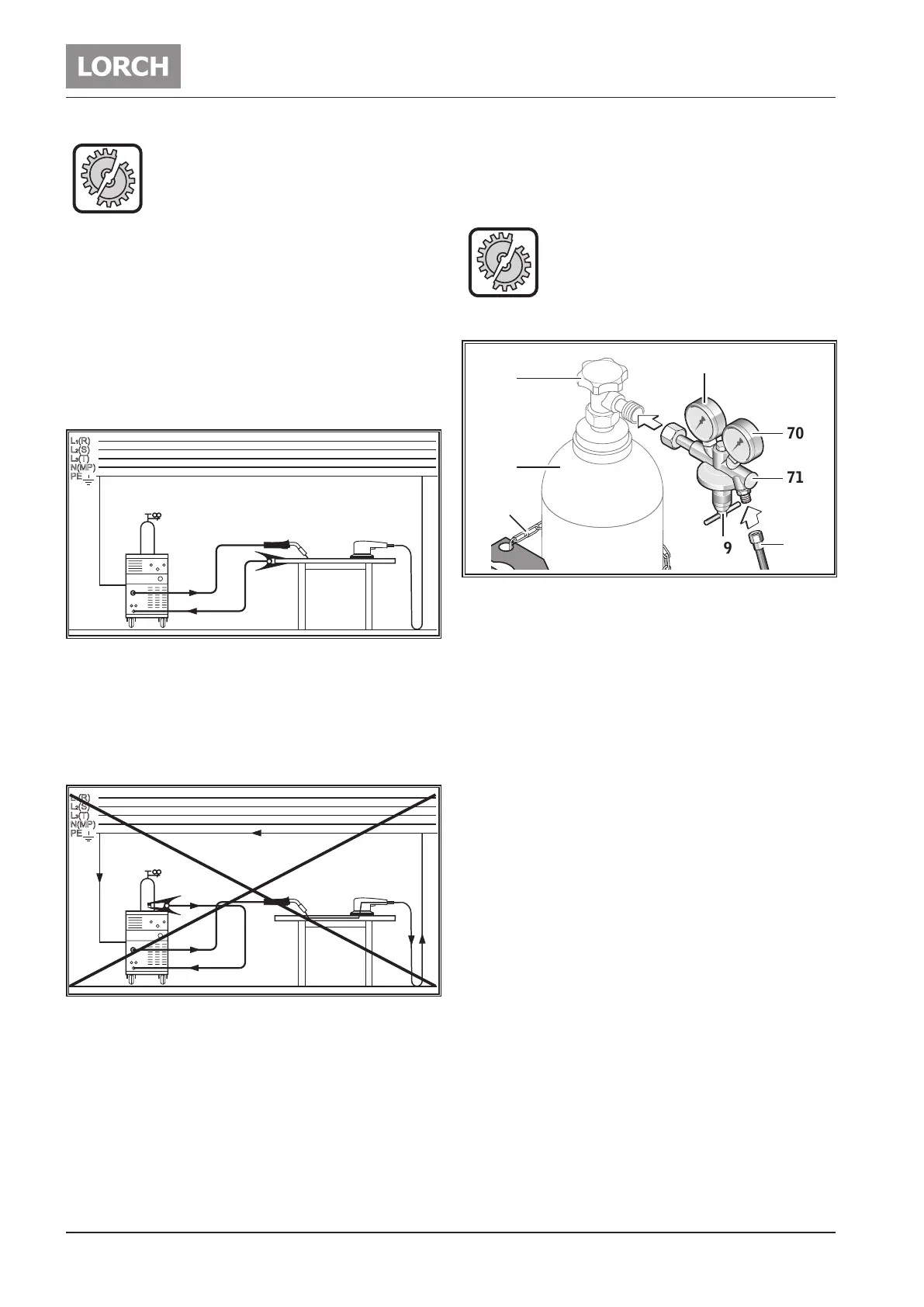

Abb. 4: Upevnit ukostřovací svorku - Správně!
 Upevněte ukostřovací svorku v bezprostřední blíz-
kosti svařovaného místa, aby si svářecí proud sám
nenašel zpáteční cestu přes části strojů, kuličková
ložiska nebo elektrická spojení.
 Připojte ukostřovací svorku pevně ke svařovacímu
stolu nebo k obráběnému předmětu.
Abb. 5: Upevnit ukostřovací svorku - Špatně!
 Nepřipojujte ukostřovací svorku na svařovací zaříze-
ní popř. na plynovou bombu, protože jinak je proud
svařování veden přes spoje ochranného vodiče a
zničí je.
Připojitnapájeníproudem
Přístroj je vhodný pro provoz na elektrické síti jakož i na
elektrickém generátoru.
 Strčte sít’ovou zástrčku do zdířky určené pro ni.
Sít’ové napětí a tolerance jakož i zajištění
musí odpovídat technickým údajům. (viz
technické údaje)
Připojteláhevsochrannýmplynem
68
69
66
65
67
72
71
70
Abb. 6: Láhev s ochranným plynem
 Zajistěte bombu s ochranným plynem 66, např. za-
jišt’ovacím řetězem 67.
 Několikrát krátce otevřete ventil plynové bomby 65,
aby se vyfoukly případné částečky nečistot.
 Připojte redukční ventil 71 na bombu s ochranným
plynem 66.
 Přišroubujte hadici ochranného plynu 72 na redukč-
ním ventilu 71 a otevřete bombu s ochranným ply-
nem 66.
 Stiskněte tlačítko test plynu 59 a nastavte množství
plynu na nastavovacím šroubu 69 redukčního ventilu.
9 Množství plynu se zobrazí na měřiči průtoku 70.
Zjednodušený vzorec:
Velikost plynové trysky = Litr/min
9 Obsah bomby se zobrazí na obsahovém manometru
68.
