LORCH ControlPro T-Series User Manual

Painel de controlo
- 180 -
04.19909.1709.9-05
13 Painel de controlo
VRDVRD
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

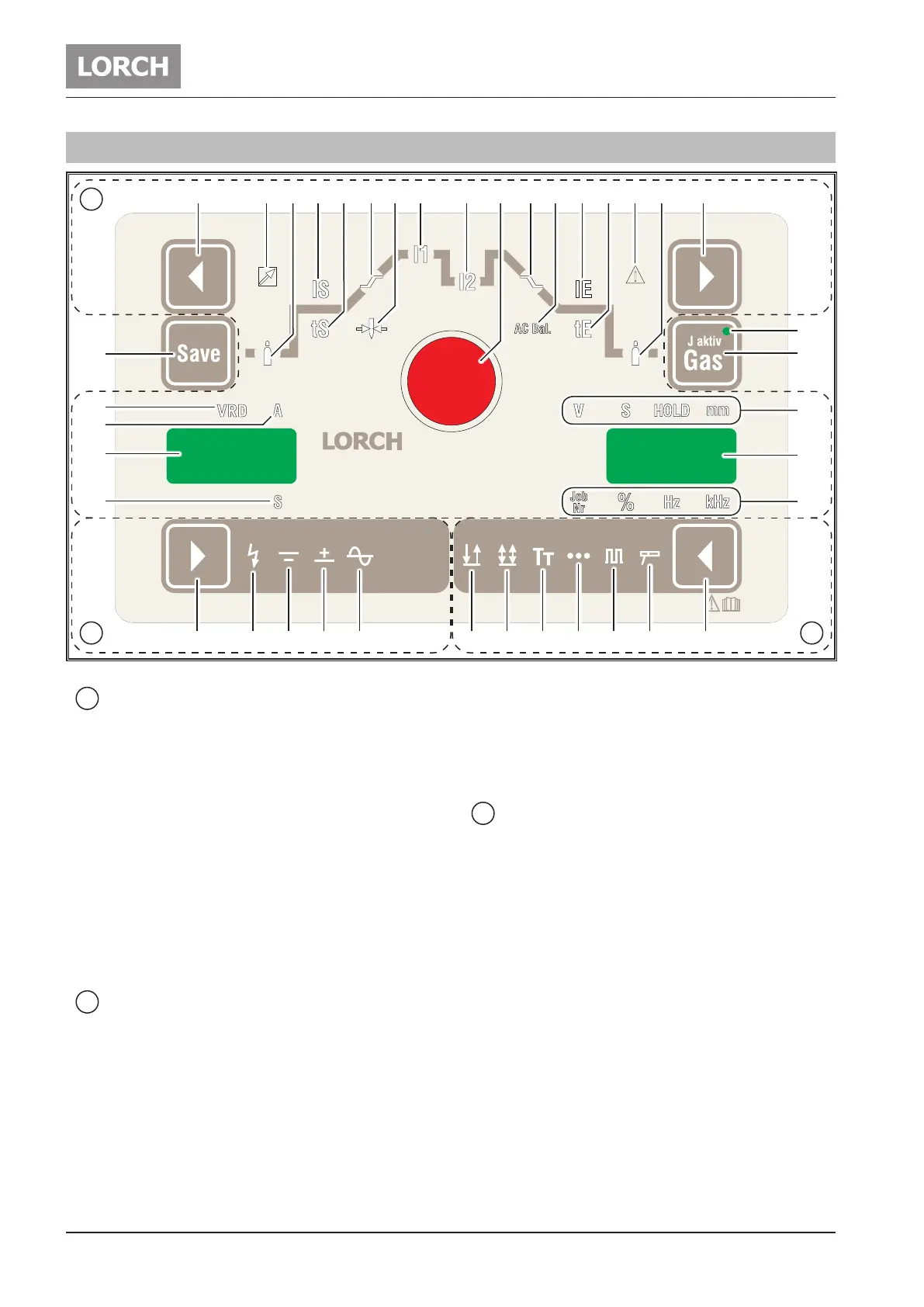

Abb. 8: Painel de controlo T-serie AC/DC ControlPro
A
Modo
20 Botão de modo
Selecciona o modo
21 LED Eléctrodo
Acende-se ao seleccionar o modo eléctrodo.
22 LED Pulso
Acende-se ao seleccionar o modo pulso
23 LED Spots (pontos)
Acende-se quando seleccionado o modo pulsos.
24 LED Tiptronic
Acende-se ao seleccionar o modo tiptronic.
25 LED 4-stroke
Acende-se ao seleccionar o modo 4-stroke
26 LED 2-stroke
Acende-se ao seleccionar o modo 2-stroke
B
Modo Corrente
27 O botão de modo de corrente
Selecciona o tipo de corrente de soldadura DC,
AC, com ou sem ignição HF e MACS.
28
1
LED Corrente alternada (AC)
Acende-se ao seleccionar o processo de solda-
dura AC.
29
1
LED Corrente directa +
Acende-se ao seleccionar o modo operativo DC+
(polaridade positiva na ligação 3)
30
1
LED DC -
Acende-se ao seleccionar o modo DC - (polarida-
de negativa na ligação 3)
31 LED HF
Acende-se ao seleccionar a função HF, para igni-
ção sem contacto
C
Parâmetros de soldadura
32 O interruptor de selecção à esquerda
permite seleccionar os parâmetros individuais de
soldadura.
33 O interruptor de selecção à direita
permite seleccionar os parâmetros individuais de
soldadura.
34 O botão
Permite-lhe ajustar os parâmetros de soldadura
35 O display de 7 segmentos
liga os parâmetros de soldadura.
36 O display de 7 segmentos
liga os parâmetros de códigos e os parâmetros
de soldadura em amperes ou segundos.
37 LED controle remoto
Acende-se ao activar o controlo remoto
38 LED tempo Gás pre-ow (uxo)
Acende-se por selecção dos parâmetros. O tempo
gás pré ow pode ser alterado com o botão (34).
39 LED Corrente de inicio IS
Acende-se por selecção dos parâmetros. A
