Inbetriebnahme
- 17 -
04.19 909.1709.9-05
Parameter Bereich
Werks-
einst.
LED/
Code
Kühlung
Dauerein
3
Aut = Auto, On = Ein Aut
Aut: Wasserumlaufkühlgerät (WUK) schaltet autom. ein/aus.
On: Das WUK schaltet nach dem 1. Stromuss (I>0) ein
und bleibt dauerhaft eingeschaltet.
Intervall-Punkten
Ein/Aus
4
OFF = Aus, On = Ein OFF
Versionsinfo - -
Tab. 4: Nebenparameter

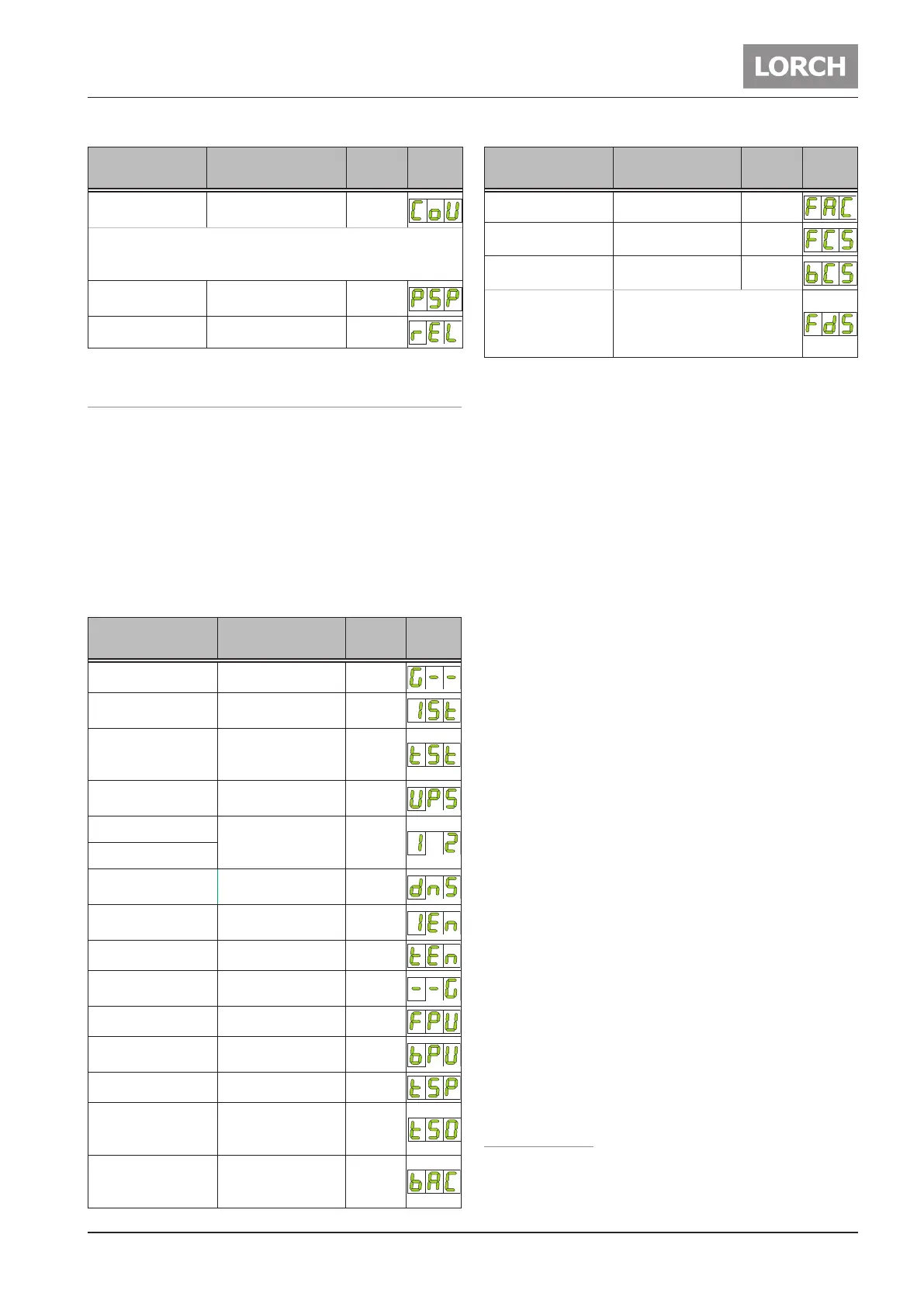

14.4 Powermaster Parameter
Für die Powermaster Brenner der i-LTG/i-LTW Serie ste-
hen zwei frei belegbare Parameterplätze (PL3 und PL4)
zur Verfügung.
 Wählen Sie den Nebenparameter PL3 oder PL4 aus.
9 In der linken 7-Segment Anzeige 36 wird der Code
PL3 oder PL4 angezeigt, in der rechten 7-Segment
Anzeige 35 der Code des ausgewählten Powermas-
ter Parameters.
 Wählen Sie mit dem Drehknopf 34 den gewünschten
Powermaster Parameter aus.
Parameter Bereich
Werks-
einst.
Code
Gasvorström-Zeit 0,1 - 10 sec 0,1
Startstrom IS
5 - 200 % vom
Hauptstrom
50
Startstrom-Zeit tS
(nur bei Betriebsart
2-Takt)
0 - 20 sec. 0,1
Stromanstieg
(Upslope)
0 - 99 % 5
Zweitstrom I2
1 - 200 % vom
Hauptstrom.
Anzeige in Amp.
50
MACS-DC-Strom
1, 3
Stromabsenkung
(Downslope)
0 - 99 % 20
Endstrom IE
5 - 200 % vom
Hauptstrom
25
Endstrom-Zeit tE 0 - 20 sec. 0,2
Gasnachström-Zeit
Korrektur
20 - 500 % 100
Puls-Frequenz 0,2 - 2000 Hz 5
Puls-Tastverhältnis
1 - 99 % Haupt-
strom I1
50
Punktzeit 0,01 - 10 sec. 1
Punktzeit Aus (nur
bei Intervall-Punk-
ten „On“)
0,09 - 60 sec. 1
AC-Balance
1
10 - 90 %
positiver Schweiß-
strom
35
Parameter Bereich
Werks-
einst.
Code
AC-Frequenz
1
30 - 200 Hz 60
MACS-
Frequenz
1, 3
0,2 - 5 Hz 2
MACS-Balance
1, 3
10 - 90 %
Wechselstrom
60
Vorschubge-
schwindigkeit 1
(Nur bei ange-
schlossenem Feed)
siehe Vorschubgerät Feed
Tab. 5: Powermaster Parameter
1)
Nur bei AC/DC
2)
Nur bei Betriebsart Elektrode
3)
Nur bei Betriebsart WIG
4)
Nur bei Betriebsart Punkten
