Elementyurządzenia
- 144 -
04.19909.1709.9-05

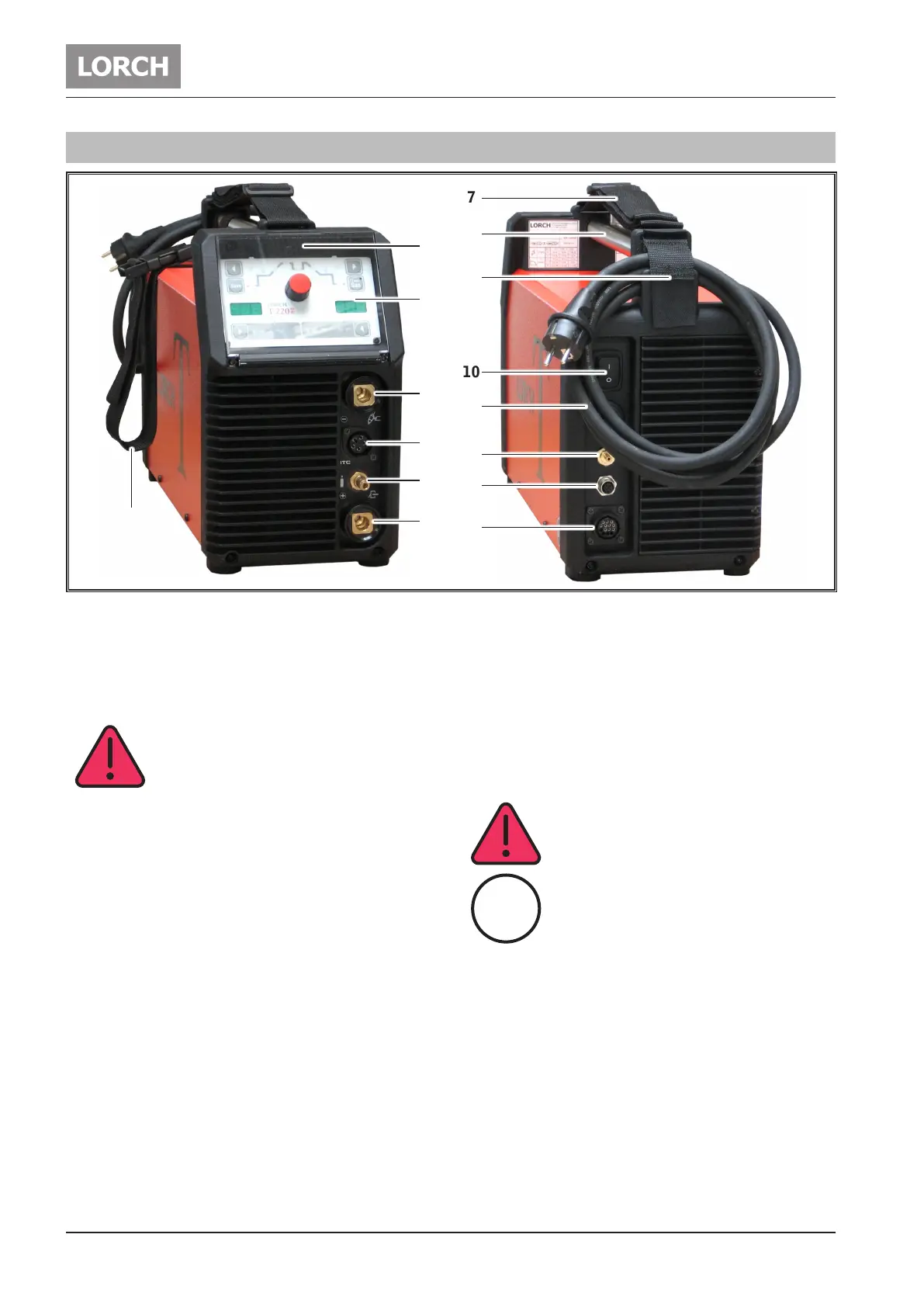

1 Elementyurządzenia
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Pokrywa pola obsługi
2 Pole obsługi
3 Gniazdo przyłączeniowe (Seria T DC)
Palnik/Uchwyt elektrody/Gniazdo przyłączeniowe
3 Gniazdo przyłączeniowe (Seria T AC/DC)
Palnik/Uchwyt elektrody
Na przewodach gniazda przyłączowego
występuje pełne napięcie zapłonu HF.
Należy podłączać tylko wtyczkę sterującą
palnika ręcznego.
4 Przycisk uruchamiania palnika na gnieździe
przyłączowym
5 Przyłącze gazu do palnika
6 Gniazdo przyłączeniowe (Seria T DC)
Palnik/Uchwyt elektrody
6 Gniazdo przyłączeniowe (Seria T AC/DC)
Palnik
7 Pas transportowy
8 Uchwyt (punkt obciąż.)
9 Wyłącznik główny
10 Wyłącznik główny
11 Kabel sieciowy
12 Przyłącze gazu ochronnego
13 Gniazdo LorchNet
14 Gniazdo do podłączania zdalnego regulatora
15 Pas z wyposażenia dodatkowego
Pas transportowy może być wykorzy-
stywanydotransportuwyłącznieprzez
jednąosobę.
Pokazane lub opisane elementy wyposa-
żenia częściowo nie wchodzą w zakres
dostawy. Zastrzega się możliwość zmian.
