Aclaración de los símbolos
- 60 -
04.19909.1709.9-05

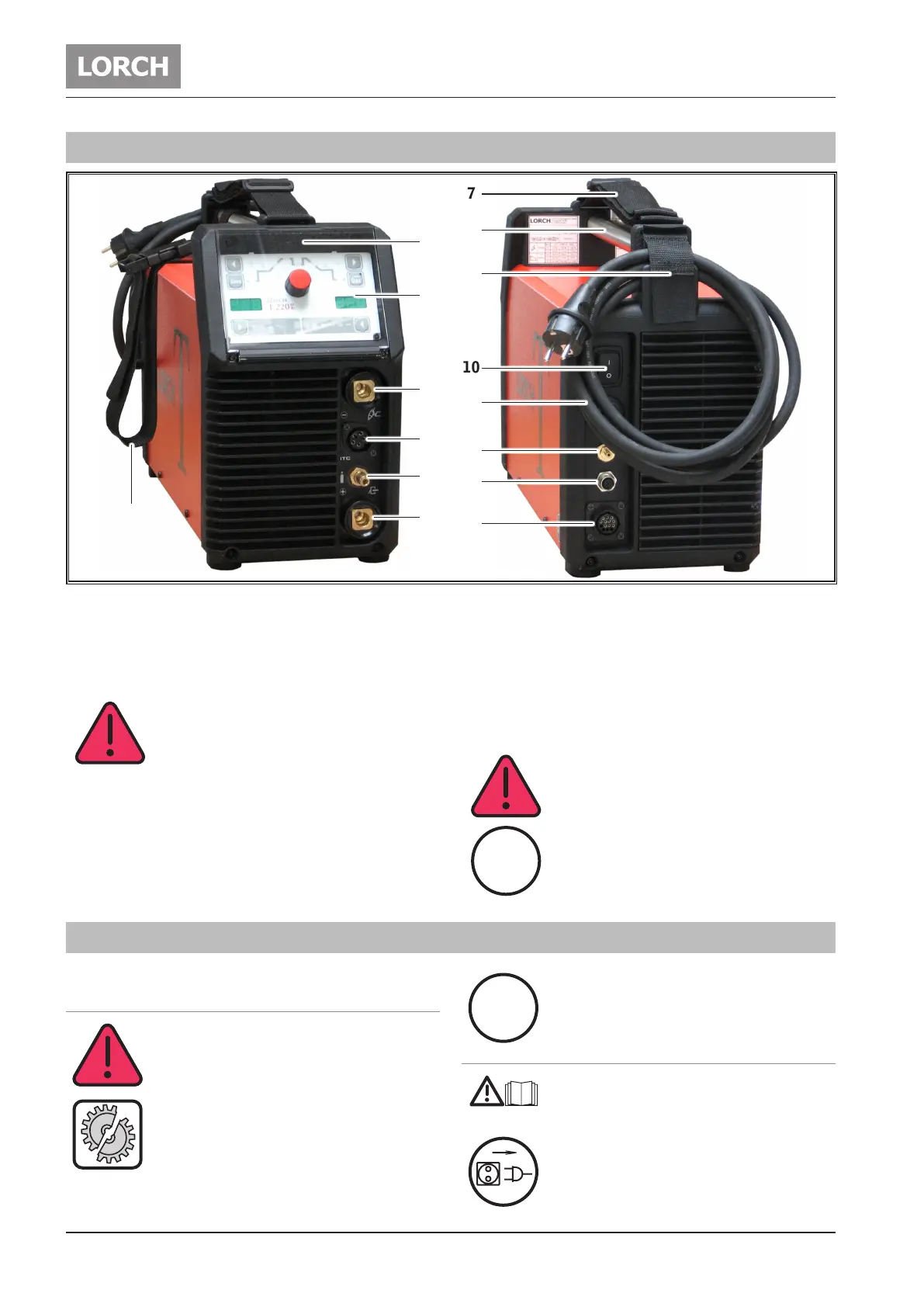

1 Elementos del equipo
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Tapa del panel de mando
2 Panel de mando
3 Enchufe de conexión (Serie T DC) antorcha/por-
talectrodos/cable de la pieza a soldar
3 Enchufe de conexión (Serie T AC/DC) antorcha/
portaelectrodos
Los cables del enchufe de conexión se
encuentran sometidos a la tensión de igni-
ción completa
.
Nunca debe conectarse nada que no sea
el conector de control del soplete manual.
4 Enchufe de conexión de la tecla de antorcha
5 Conexión de gas de la antorcha
6 Enchufe de conexión (Serie T DC) cable de la
pieza a soldar/portaelectrodos
6 Enchufe de conexión (Serie T AC/DC) cable de la
pieza a soldar
7 Cinturón de transporte
8 Mango (punto de transporte)
9 Soporte del cable de red
10 Interruptor principal
11 Cable de red
12 Conexión del gas protector
13 Enchufe de conexión LorchNet
14 Enchufe de conexión del mando a distancia
15 Correa de accesorio
El cinturón de transporte sirve exclusi-
vamente para que el transporte lo reali-
ce una persona.
Es posible que algunos de los accesorios
descritos o ilustrados no se correspondan
con el material que se adjunta de serie. Re-
servado el derecho a realizar modicaciones.
2 Aclaración de los símbolos
2.1 Signicadodelossímbolosenelma-
nual de instrucciones
¡Peligro de muerte!
Si no se observan las indicaciones de pe-
ligro, se pueden sufrir lesiones de carácter
leve o grave o incluso la muerte.
¡Peligro de sufrir daños materiales!
Si no se tienen en cuenta las indicaciones de
peligro, se pueden producir daños en las pie-
zas, las herramientas y los dispositivos.
¡Indicaciones generales!
Se describen informaciones útiles referentes
al producto y el equipamiento.
2.2 Signicadodelossímbolosdelamáquina
Peligro!
Lea la información para el usuario del ma-
nual de instrucciones.
Desconecte el enchufe de la red!
Antes de abrir la carcasa desconecte el
enchufe de la red.
i
