Elementos do aparelho
- 172 -
04.19909.1709.9-05
1 Elementos do aparelho
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9

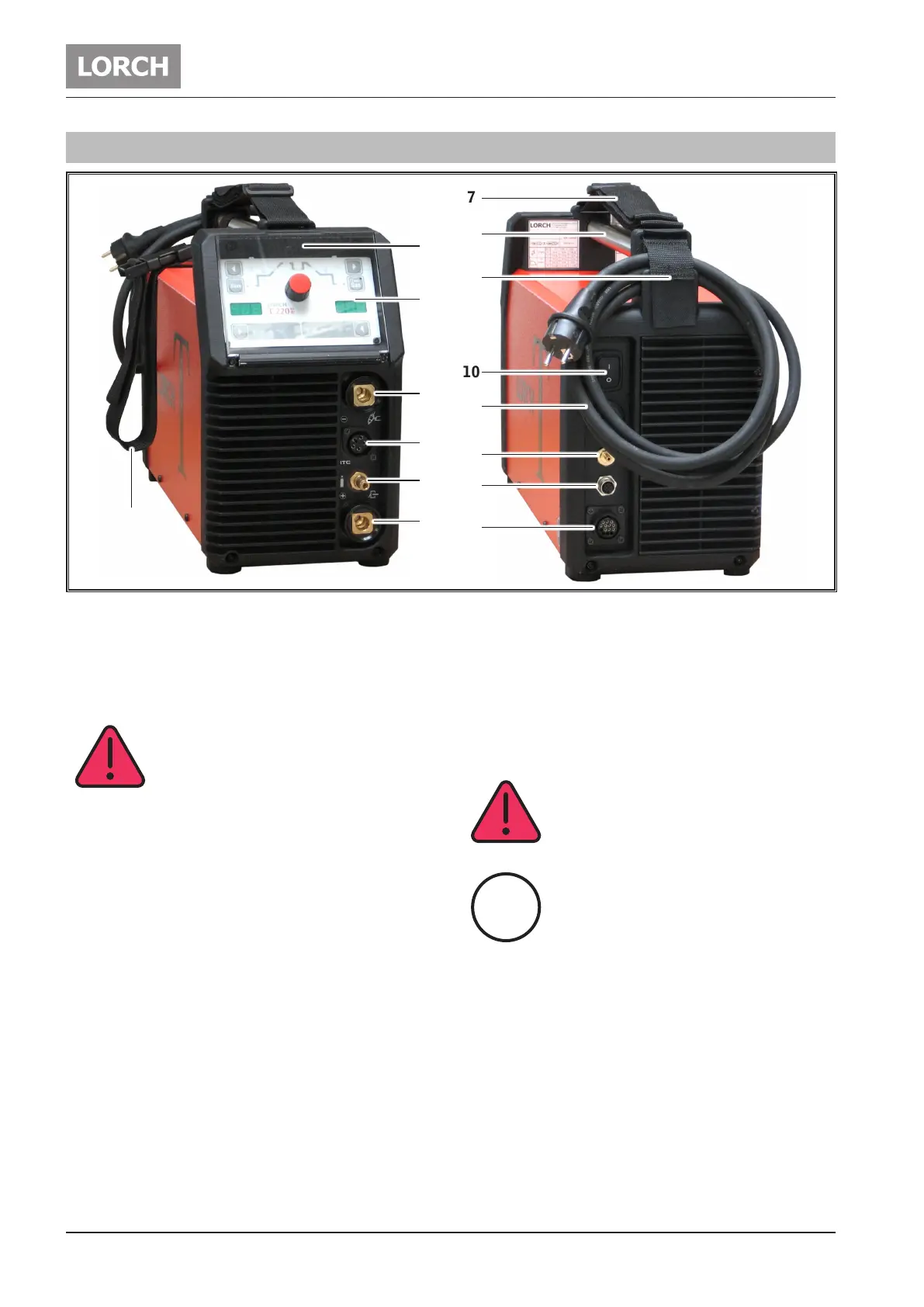

1 Vidro Painel de Controlo
2 Painel de Controlo
3 Tomada de ligação (T-serie DC) tocha/eléctrodo
Porta electrodos/guia
3 Tomada de ligação (T-series AC/DC) tocha/ porta
eléctrodos
Nos cabos do conector existe tensão de
ignição HF total.
Nunca ligar um outro objecto ao queima-
dor manual que não a cha de comando.
4 Tomada de ligação da tocha
5 Entrada de Gás
6 Tomada de ligação (T-series DC) guia/porta eléc-
trodos
6 Tomada de ligação (T-series AC/DC) guia
7 Alça de transporte
8 Pega (ponto de elevação)
9 Suporte de cabos
10 Interruptor principal
11 Cabos principais
12 Ligação de gás
13 Tomada LorchNet
14 Tomada controle remoto
15 Acessórios da cinta
A alçaé paratransporteexclusivo por
uma pessoa.
É possível que alguns dos acessórios des-
critos e ilustrados não correspondam ao
material de serie. Reserva-se o direito de
efectuar modicações.
