Antes de colocar em funcionamento
- 178 -
04.19909.1709.9-05
Se desejar equipar a tocha com um eléc-
trodo de diâmetro diferente deverá ter em
conta o seguinte.
 A pinça 62, o porta pinças 63 e o eléctrodo 60 devem
ter o mesmo diâmetro.
 O bocal 64 deve adaptar-se ao diâmetro do eléctrodo.
Ligação do cabo de massa
 Ligue a guia á tomada 6 e xe-a girando-a para a
direita.
Fixar o cabo de massa

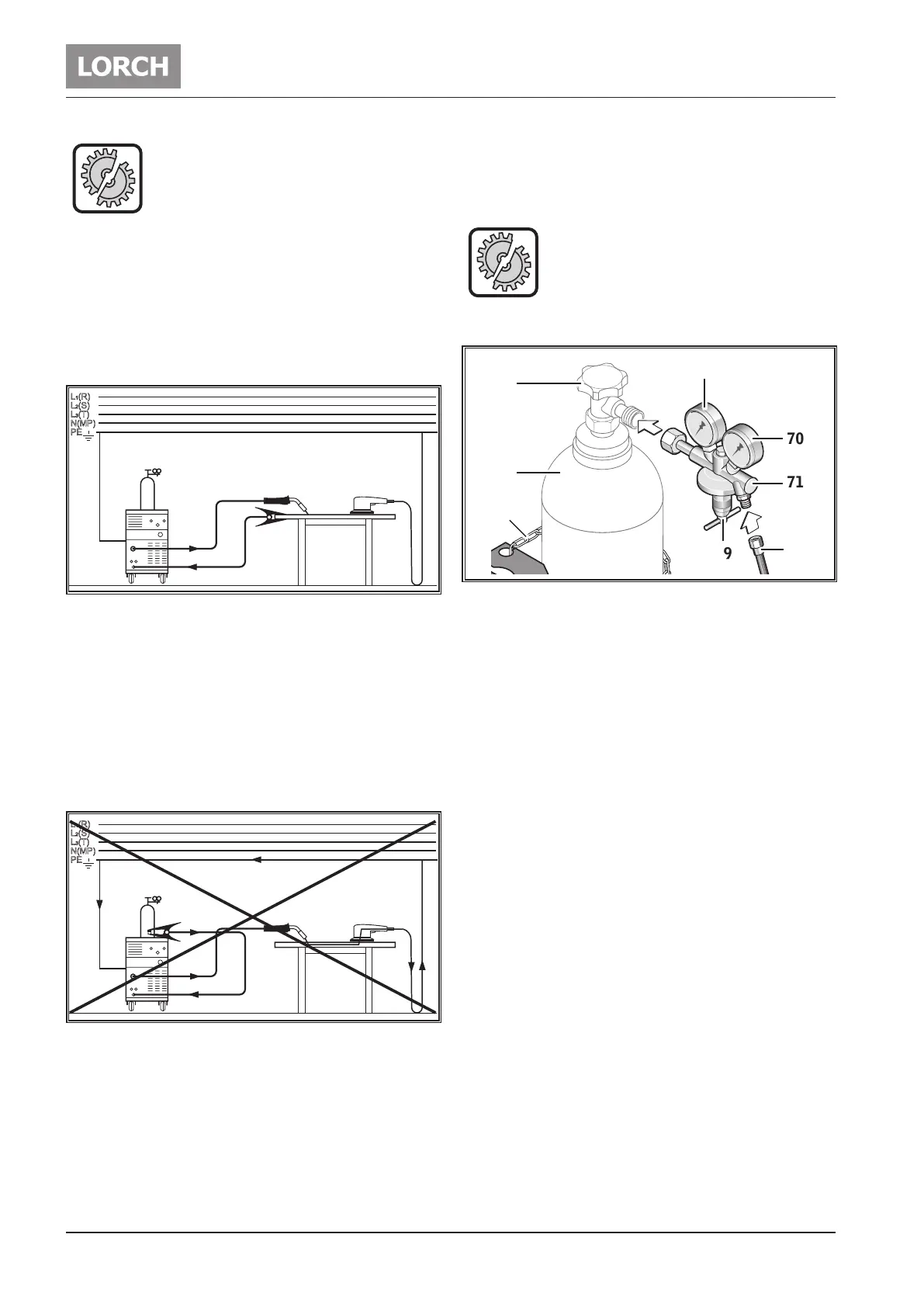

Abb. 4: Fixar o cabo de massa - Correcto!
 Coloque a pinça de massa próximo do local de sol-
dadura de modo a que a corrente de soldadura não
possa encontrar por si própria o caminho de retorno,
passando pelas partes da máquina, rolamentos ou
circuitos eléctricos.
 Coloque a pinça de massa próximo do local de sol-
dadura de modo a que a corrente de soldadura não
possa encontrar por si própria o caminho de retorno,
passando pelas partes da máquina, rolamentos ou
circuitos eléctricos.
Abb. 5: Fixar o cabo de massa - Incorrecto!
 Não coloque a pinça de massa nem a garrafa de gás
sobre o aparelho de soldadura pois a corrente de sol-
dar será conduzida através da ligação do cabo de
protecção, destruindo-o.
Alimentação de energia
A máquina é apropriada para utilização com rede eléctri-
ca ou com um gerador de corrente.
 Ligue a cha na tomada adequada.
A tensão de rede e de tolerância, bem
como a protecção do fusível deve corres-
ponder às especicações técnicas. (ver
dados técnicos).
Ligaçãodagarrafadegásprotector
68
69
66
65
67
72
71
70
Abb. 6: Garrafa de gás protector
 Coloque a botija de gás de protecção 66 em local
apropriado e xe-a com a corrente de segurança 67.
 Abrir repetidamente por breves instantes a válvula
da botija de gás 65 para que eventuais partículas de
sujidade possam ser expelidas.
 Ligue o redutor de pressão 71 à botija de gás de pro-
tecção 66.
 Ajuste a mangueira 72 ao redutor de pressão 71.
 Ajuste a quantidade de gás com a torneira 59 ao re-
dutor de pressão.
9 A quantidade será assinalada no manómetro 70.
FormulaPrática
Ø do o = L/min.
9 O manómetro 68 mostra o conteúdo da botija.
