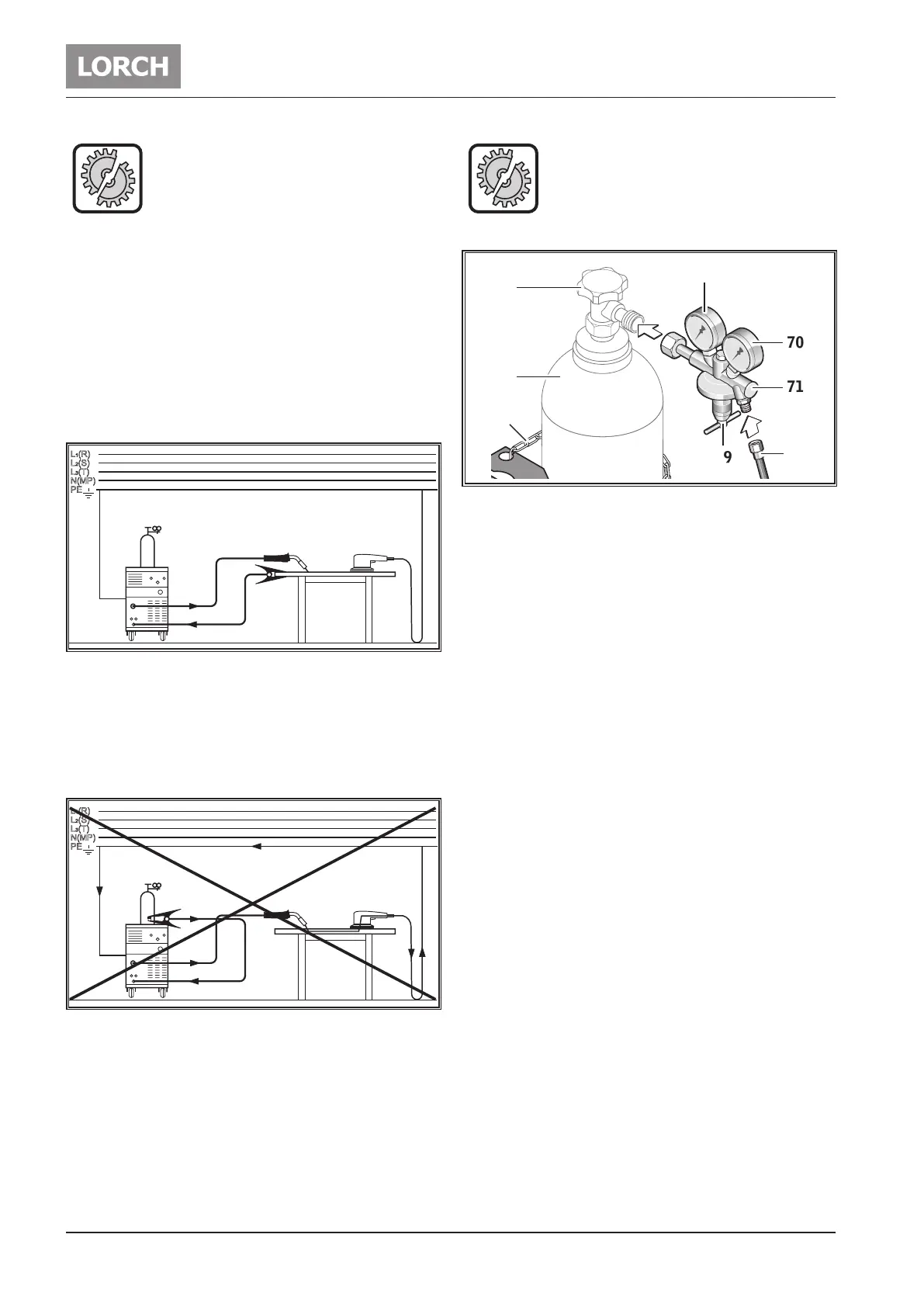

Przed uruchomieniem:
- 150 -
04.19909.1709.9-05
W przypadku przezbrojenia palnika na
inną średnicę elektrody należy:
Uchwyt 62, obudowa uchwytu 63 i elektroda 60 mu-
szą mieć tą samą średnicę.
Dysza gazowa 64 musi pasować do średnicy elektrody.
Podłączenieprzewodudoprzedmiotuspawa-
nego
 Włączyć przewód wychodzący z przewodu spawa-
nego do gniazda oznaczonego napisem „przedmiot
spawany” 6 i zabepieczyć przed wysunięciem przez
przekręcenie wetkniętego wtyku w prawo.
Umocowanie zacisku masy
Abb. 4: Umocowanie zacisku masy - Właściwe!
 Zacisk połączenia z masą należy umocować w bezpo-
średniej bliskości miejsca spawania, aby prąd spawania
nie mógł sam sobie szukać drogi odpływu przez części
maszyny, łożyska kulkowe lub połączenie elektryczne.
 Należy pewnie umocować zacisk masy na stole spa-
walniczym lub na spawanym przedmiocie.
Abb. 5: Umocowanie zacisku masy - Nieprawidłowe!
 Nie wolno mocować zacisku masy na obudowie spa-
warki lub na butli gazowej ponieważ w takim przy-
padku prąd spawania popłynie przewodami uziemia-
jącymi powodując ich stopienie.
Podłączeniezasilaniaelektrycznego
Spawarkę można zasilać z sieci lub z generatora.
 Wetknąć wtyczkę sieciową w przewidziane gniazdo
zasilania.
Napięcie sieci i jego tolerancje oraz za-
bezpieczenia muszą odpowiadać danym
technicznym spawarki. (patrz: Dane tech-
niczne)
Podłączaniebutlizgazemochronnym
68
69
66
65
67
72
71
70
Abb. 6: Butla z gazem ochronnym
 Butlę z gazem ochronnym 66 zabezpieczyć łańcu-
chem 67.
 Zawór na butli gazowej otwierać 65 na krótko kilka
razy celem wydmuchania ew. cząstek zanieczysz-
czeń.
 Założyć na butlę z gazem ochronnym 71 reduktor ci-
śnienia 66.
 Przykręcić śrubami wąż doprowadzania gazu
ochronnego 72 do reduktora ciśnienia 71 i odkręcić
zawór 66.
 Wcisnąć przycisk Próba gazowa 59 i ustawić śrubą
regulacyjną ilość przepłuwającego przez 69 reduktor
gazu.
9 Ilość przepływającego gazu jest pokazana na 70
przepływomierzu.
Wzórempiryczny(przybliżony):
Wielkość dyszy gazowej = litr/min.
9 Ilość gazu w butli jest podawana wskazaniami 68
manometru.
