Передвводомвэксплуатацию
- 122 -
04.19909.1709.9-05
В случае переоснащения горелки на
другой диаметр электрода следует про-
следить за следующими моментами.
 Зажимная втулка 62, корпус зажимной втулки 63 и
электрод 60 должны иметь одинаковый диаметр.
 Газовое сопло 64 должно соответствовать диаме-
тру электрода.
Подключение кабеля для заземления об-
рабатываемойдетали
 Подключите кабель обрабатываемой детали к со-
ответствующему соединительному гнезду 6 и за-
фиксируйте кабель, повернув его вправо.
Закрепитеклеммудлязаземления

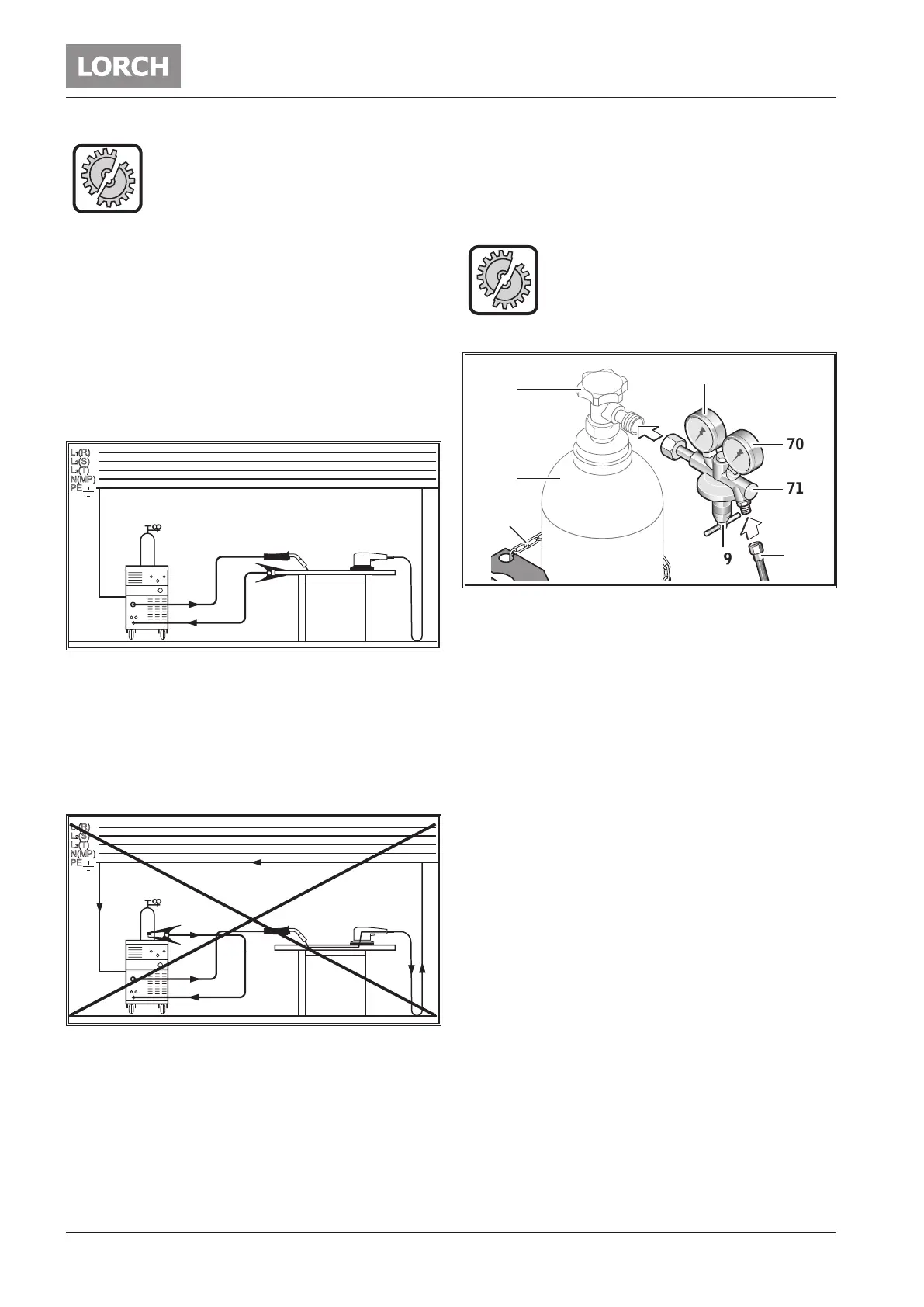

Abb. 4: Закрепите клемму для заземления -Правильно!
 Закрепите зажим для заземления в непосредствен-
ной близости от сварочного стола, чтобы свароч-
ный ток не мог сам найти обратный путь через
детали машины, шарикоподшипники или электри-
ческие схемы.
 Прочно подключите клемму для заземления к
сварочному столу или обрабатываемой детали.
Abb. 5: Закрепите клемму для заземления -Неправильно!
 Не кладите клемму для заземления на свароч-
ную установку либо газовый баллон, поскольку в
противном случае сварочный ток проходит по со-
единению защитного провода, что приводит к его
разрушению.
Подключениеэлектропитания
Аппарат подходит для эксплуатации от электросети,
а также от генератора тока.
 Вставьте сетевой штекер в предусмотренную для
этого штепсельную розетку.
Сетевое напряжение и допуск, а также
защита предохранителем должны соот-
ветствовать техническим характеристи-
кам. (см. Технические характеристики)
Подключениебаллонасзащитнымгазом
68
69
66
65
67
72
71
70
Abb. 6: Баллон с защитным газом
 Зафиксируйте баллон с защитным газом 66, на-
пример, предохранительной цепочкой 67.
 Несколько раз кратковременно откройте вентиль
газового баллона 65, чтобы выпустить возможно
имеющиеся частицы грязи.
 Подключите редукционный клапан 71 к баллону с
защитным газом 66.
 Соедините шланг защитного газа 72 с редукцным
клапаном 71 и откройте вентиль баллона 66.
 Нажмите клавишу «Тест газа» 59 и настройте рас-
ход газа с помощью установочного винта 69 ре-
дукционного клапана.
9 Расход газа отобра-жается на расходомере 70.
Упрощеннаяформула:
Размер газового сопла = литр/мин.
9 Содержимое баллона отображается на маноме-
тре для содержимого 68.
