Avant la mise en service
- 206 -
04.19909.1709.9-05
En cas d’adaptation du torche à un autre
diamètre de baguette, respecter les points
suivants.
 La douille de serrage 62, le boîtier de la douille de
serrage 63 et la baguette 60 doivent avoir le même
diamètre.
 La buse de gaz 64 doit être adaptée au diamètre de
la baguette.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur du
câble de la pièce 6 et verrouiller le câble en le tour-
nant vers la droite.
Fixation de la borne de terre

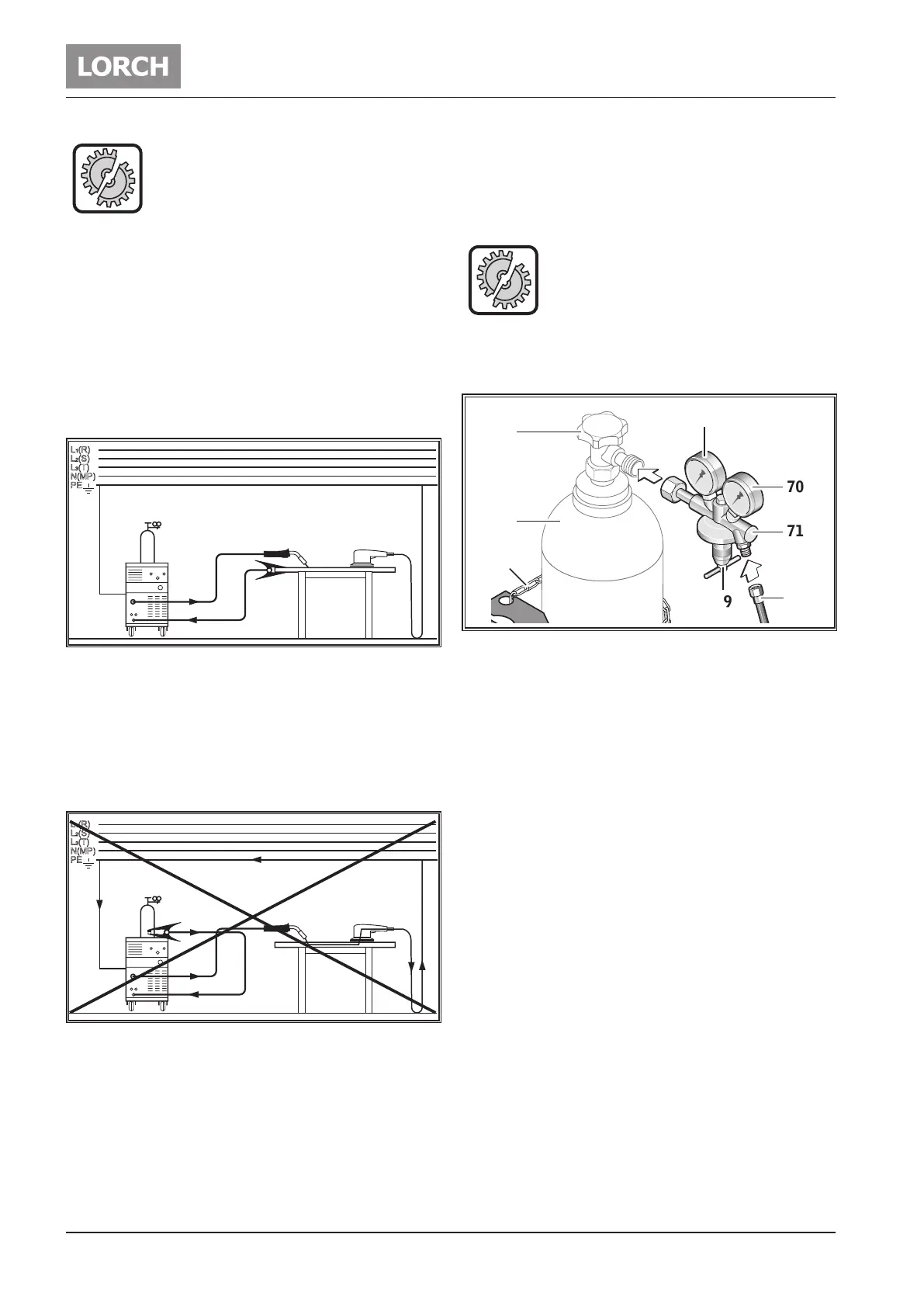

Abb. 4: Fixation de la borne de terre - Correct!
 Fixer la borne de terre à proximité immédiate de
l’emplacement de soudage pour que le courant de
soudage ne puisse pas chercher de lui-même son
chemin de retour via les pièces de machine, les rou-
lements à billes ou les circuits électriques.
 Fixer la borne de terre à la table de soudage ou à la
pièce.
Abb. 5: Fixation de la borne de terre - Incorrect!
 Ne pas poser la borne de terre sur le dispositif de
soudage ou sur la bouteille de gaz, sinon le courant
de soudage passe par les conducteurs de protection
et détruit ceux-ci.
Raccordement de la ligne d’alimentation secteur
L’appareil est conçu pour fonctionner sur le secteur ou
sur un groupe électrogène.
 Encher le connecteur secteur dans la prise prévue
à cet effet.
La tension secteur et la tolérance ainsi que
la protection par fusibles doivent corres-
pondre aux caractéristiques techniques.
(voir caractéristiques techniques)
Raccordement de la bouteille de gaz protec-
teur
68
69
66
65
67
72
71
70
Abb. 6: Bouteille de gaz protecteur
 Bloquez la bouteille de gaz protecteur 66, p. ex. à
l’aide d’une chaîne de sécurité 67.
 Ouvrez plusieurs fois brièvement le robinet de la bou-
teille 65 pour évacuer les particules de saletés éven-
tuellement présentes.
 Raccorder le détendeur 71 à la bouteille de gaz pro-
tecteur 66.
 Visser le tuyau pour gaz protecteur 72 sur le déten-
deur 71 et ouvrir la bouteille de gaz protecteur 66.
 Appuyer sur le bouton Test de gaz 59 et régler la
quantité de gaz sur la vis de réglage 69 du détendeur.
9 La quantité de gaz est afchée sur le débitmètre 70
Règle empirique :
Dimension de la buse de gaz = litre/min.
9 Le contenu de la bouteille est afché sur le mano-
mètre de contenu 68.
