Voor de inbedrijfstelling
- 94 -
04.19909.1709.9-05
Bij het ombouwen van de toorts naar een
andere elektrodediameter dient op het vol-
gende te worden gelet.
Spanhuls 62, spanhulshuis 63 en elektrode 60 die-
nen dezelfde diameter te hebben.
Het gasmondstuk 64 dient op de elektrodediameter
te worden afgestemd.
Massakabel aansluiten
 Sluit de massakabel aan op de aansluitbus mas-
sakabel 6 en borg de kabel door deze rechtsom te
draaien.

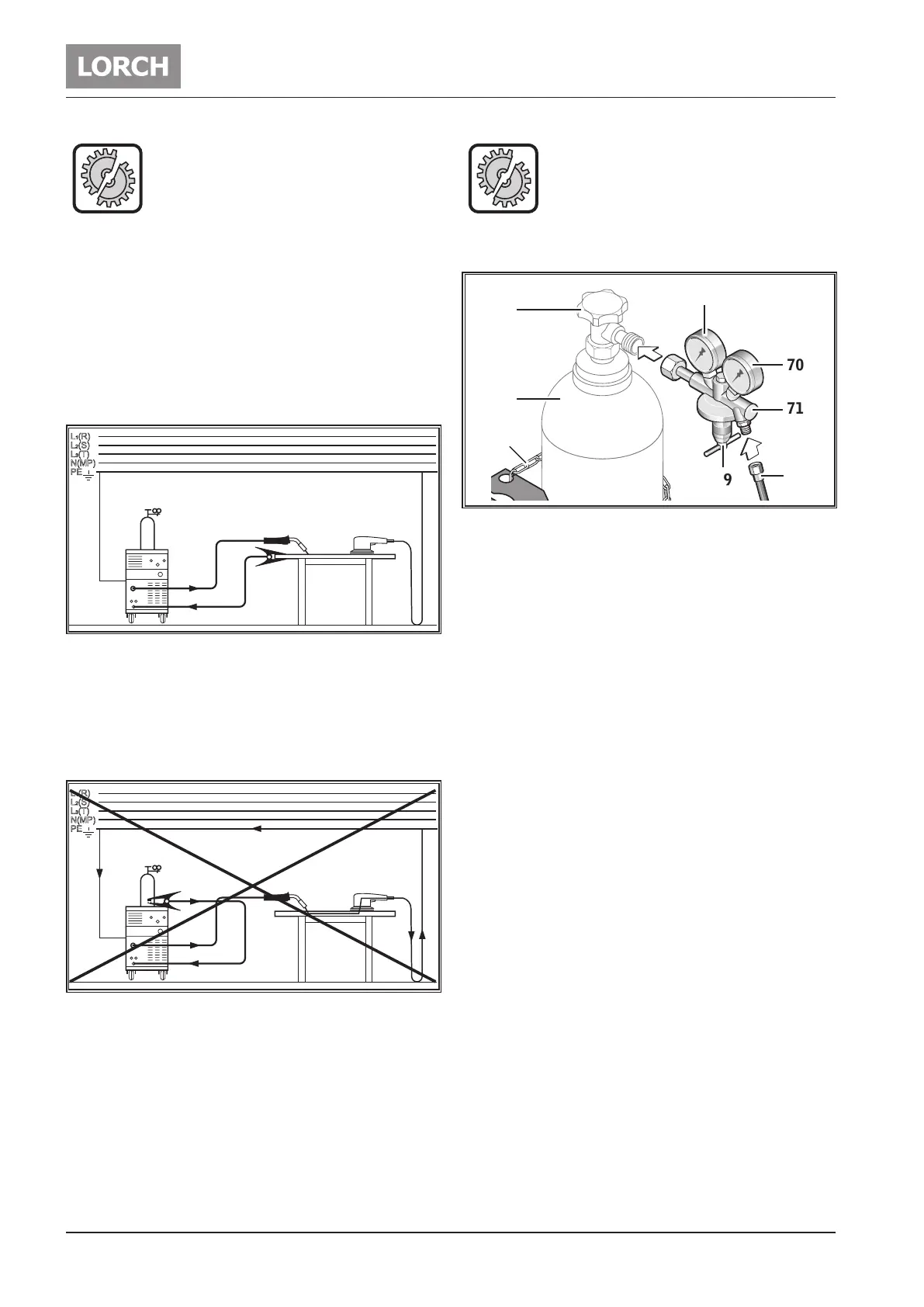

Massaklem bevestigen
Abb. 4: Massaklem bevestigen - goed!
 Bevestig de massaklem in de onmiddellijke nabijheid
van de lasplaats, zodat de lasstroom niet kan weg-
lekken via machineonderdelen, kogellagers of elek-
trische schakelingen.
 Sluit de massaklem stevig op de lastafel of het werk-
stuk aan.
Abb. 5: Massaklem bevestigen - fout!
 Leg de massaklem niet op het lasapparaat c.q. gas-
es, aangezien de lasstroom anders via de aardings-
verbindingen gaat lopen en deze onherstelbaar zal
beschadigen.
Voedingsspanning aansluiten
Het apparaat is zowel geschikt voor werking op het
stroomnet als met behulp van een elektrische generator.
 Steek de netstekker in de daarvoor bestemde wand-
contactdoos.
De netspanning en tolerantie alsmede de
zekering moeten overeenkomen met de
technische gegevens (zie Technische ge-
gevens).
Beschermgasesaansluiten
68
69
66
65
67
72
71
70
Abb. 6: Beschermgases
 Zet de beschermgases 66, bijv. met een veiligheids-
ketting 67 vast.
 Open het gasesventiel 65 meerdere malen kort ach-
ter elkaar, om eventueel aanwezige vuildeeltjes uit te
blazen.
 Sluit het reduceerventiel 71 op de beschermgases
66 aan.
 Draai de beschermgasslang 72 op het reduceerven-
tiel 71 en open de beschermgases 66.
 Druk op de toets Gastest 59 en stel de hoeveelheid
gas in met de instelschroef 69 van het reduceerven-
tiel.
9 De gashoeveelheid wordt op de stromingsmeter 70
aangegeven.
Vuistregel:
Grootte van het gasmondstuk = liter/min.
9 De inhoud van de es wordt op de inhoudmanometer
68 aangegeven.
