Contenu du kit de montage ODU
Le kit de montage ODU comprend les pièces suivantes:
• une grande clame (voir Figure G-1)
• une petite clame (voir Figure G-2)
• un bras (voir Figure G-3)
• quatre visses hex tête M8x40
• deux visses hex tête M8x70
• quatre rondelles plates M8
• trois rondelles élastiques M8
• deux écrous M8.
Montage sur un pylône
Prudence
• Les appareils sont prévus pour être installés par un personnel de service.
• Les appareils doivent être connectés à une prise de courant avec une protection de terre.
• Le courant CC du IDU-C doit être fourni par l'intermédiaire d'un disjoncteur bipolaire et le
diamètre du câble doit être de 14 mm avec un conduit de 16 mm.

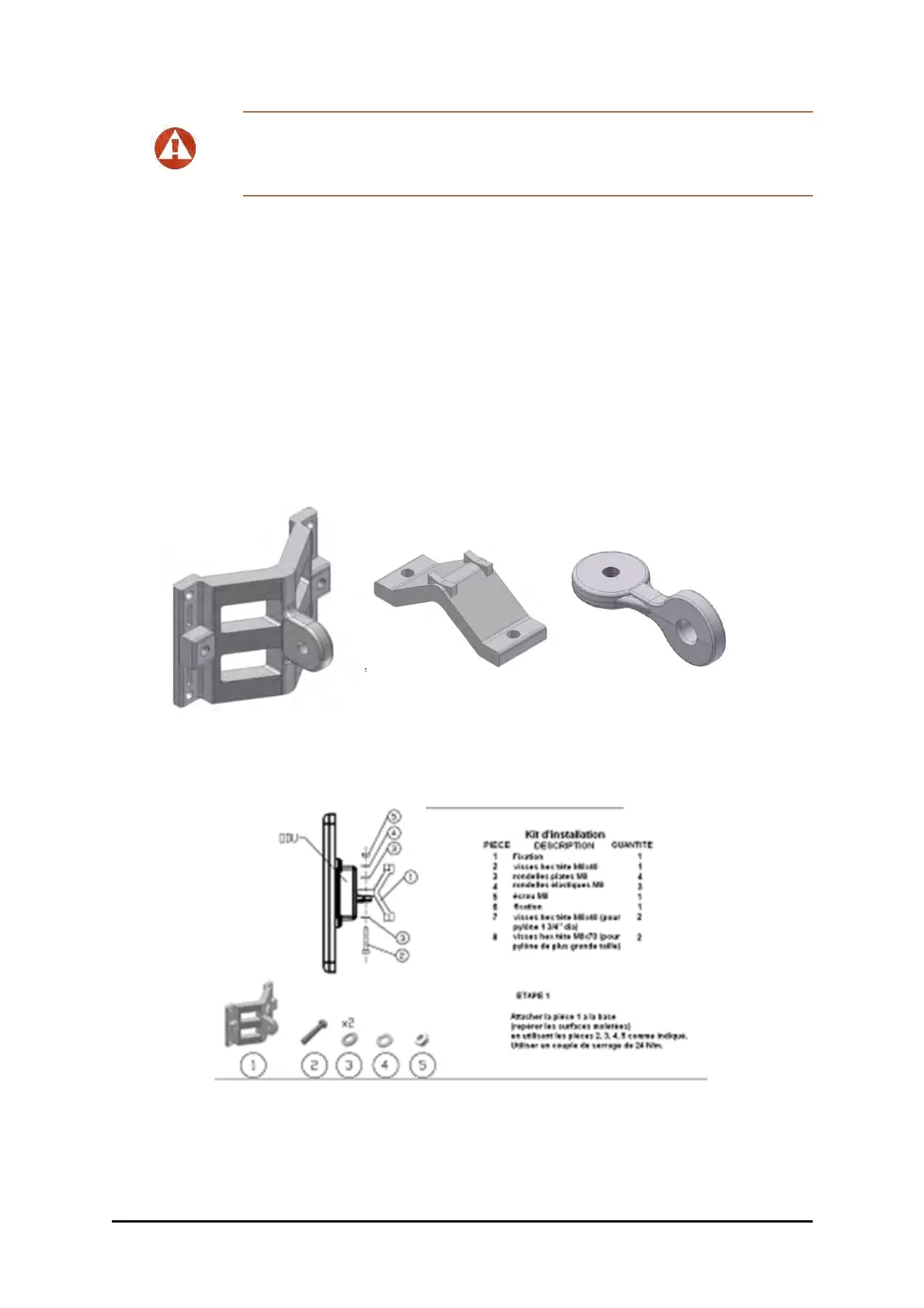

Figure G-1: grande clame Figure G-2: petite clame Figure G-3: bras
