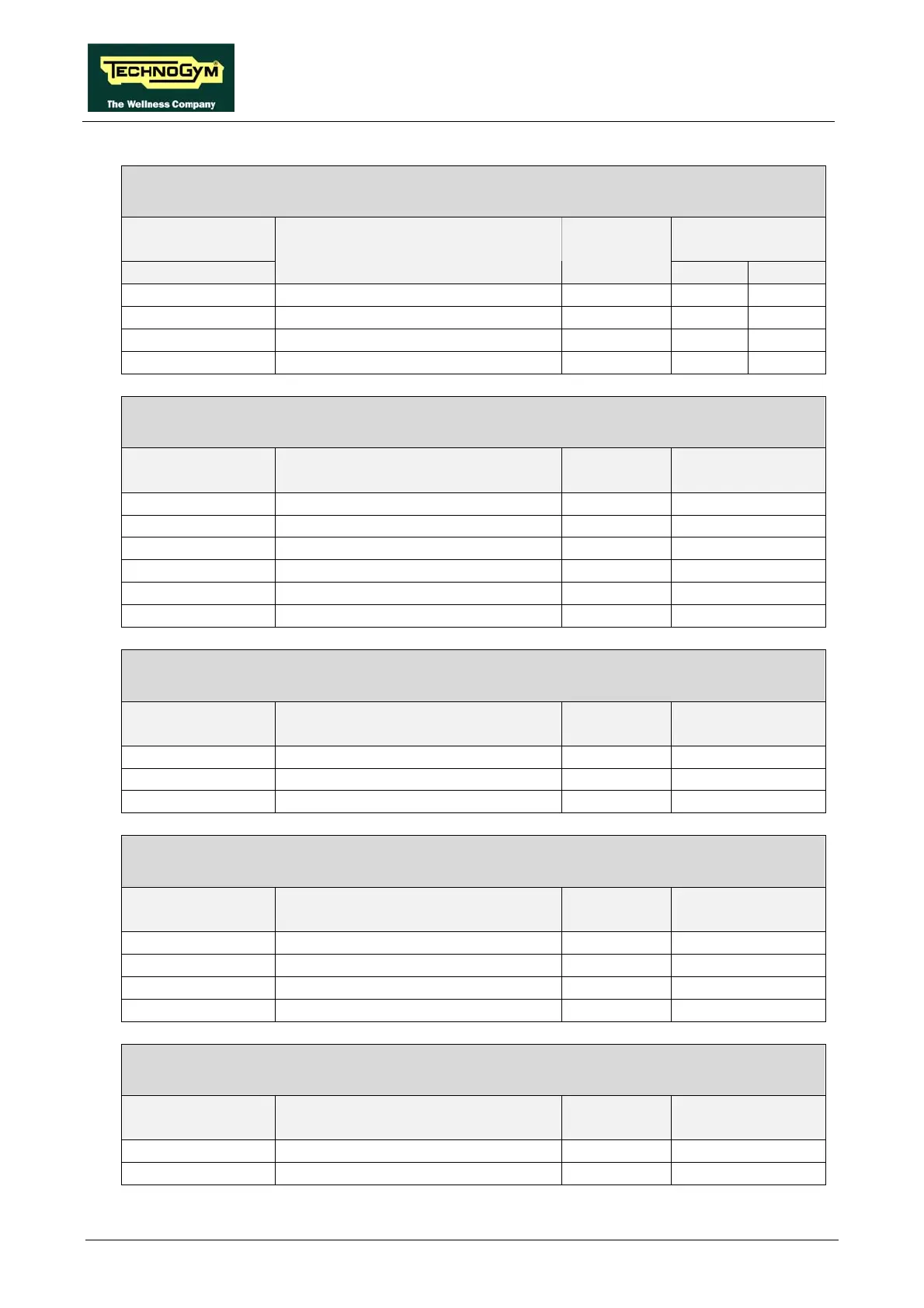

RUN MED: Service & Maintenance Manual - rev. 1.0
Page 2.10
TRM-57: Sensor Cable
Hand Sensor Board - Sensors
Hand sensor
board
Sensors
J2 - J4
Signal Color
RH LH
1 Right sensor signal Yellow up -
2 Sensor signal reference White down -
4 Left sensor signal Brown - up
5 Sensor signal reference Green - down
TRM-28: Receiver cable
Display Board – Cardio receiver
Display Board
CN8
Signal Color HFU
receiver
1 Power supply White-Green 2
2 Not used Blue -
3 Not used Green -
4 External reset Orange 3
7 Pulse (beat to beat) Brown 4
8 Gnd White-Blue 1
TRM-31: CSafe cable board
Display Board – CSafe Board
Display Board
CN1
Signal Color CSafe Board
CN1
1 Digital #1 Flat cable 1
… … … …
14 Digital #14 Flat cable 14
TRM-32: TGS Cable
Display Board – TGS Board
Display Board
CN3
Signal Color TGS
CN1
1 +12 Vdc power supply Yellow 1
3 Rx White 8
5 Tx Green 7
9 Gnd Brown 3
TRM-54: Limit switch cable
AT driver board – Limit switch
AT driver board
J8
Signal Color Limit switch
3 Contact White Faston
8 Reference Brown Faston
