Mototelaio
Frame
sezione / section
H 1
4
edizione/edition 03-03

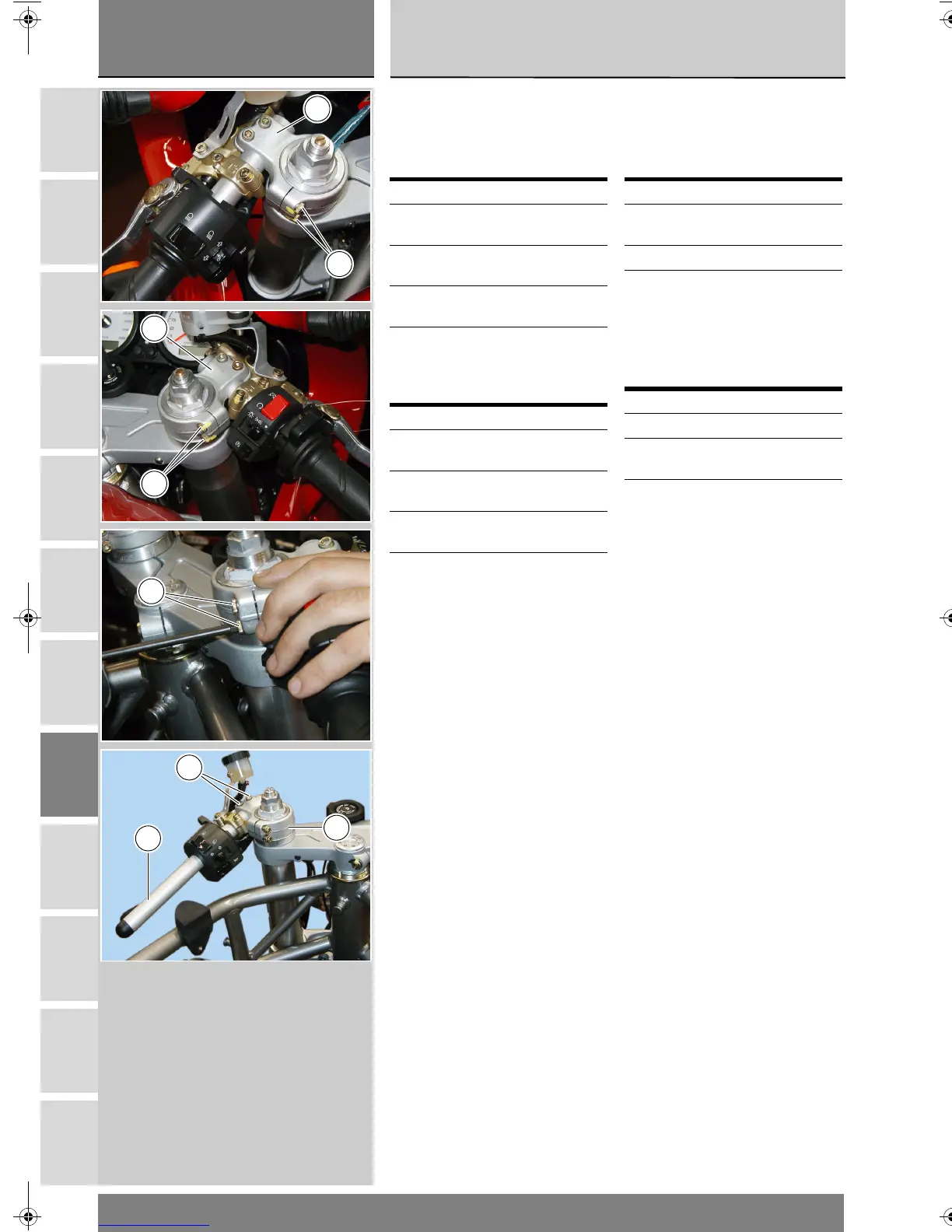

Smontaggio semimanubri
Per la rimozione del semimanubrio
destro, occorre rimuovere i seguenti
particolari:
Per la rimozione del semimanubrio
sinistro occorre rimuovere i seguenti
particolari:
Allentare e rimuovere le viti (7) di
fissaggio semimanubrio allo stelo
forcella.
Sfilare i semimanubri destro (7) e
sinistro (6) dagli steli forcelli.
Sfilare i distanziali (3) con gli anelli OR
(9).
Verificare le condizioni di usura degli
anelli OR (9) ed eventalmente
sostituirli. In caso sia necessario
rimuovere lo stelo (A) del
semimanubrio dal supporto (B)
svitare le viti (5).
Operazioni Rif Sez.
Rimuovere il comando
acceleratore
F 1
Rimuovere il
commutatore destro
P 5
Rimuovere il comando
freno anteriore
F 3
Operazioni Rif Sez.
Rimuovere il
commutatore sinistro
P 5
Rimuovere il comando
starter
F 1
Rimuovere il comando
idraulico frizione
F 2
Removing the handlebars
To remove right handlebar, the
following parts must be removed
first:
To remove left handlebar, the
following parts must be removed
first:
Loosen and remove screws (7) fixing
handlebar to fork leg.
Remove the right and left handlebars
(7) and (6) from the fork legs.
Remove the spacers (3) complete
with O-rings (9).
Check O-rings (9) for wear and
replace, if necessary. In this case,
undo the screws (5) and remove the
handlebar rod (A) from its support (B).
Operations See Sect.
Remove the throttle
control
F 1
Remove the RH switch P 5
Remove the front brake
control
F 3
Operations See Sect.
Remove the LH switch P 5
Remove the choke
control
F 1
Remove the clutch
hydraulic control
F 2
6
8
7
8
8
5
