Mototelaio
Frame
sezione / section
H 1
5
edizione/edition 03-03

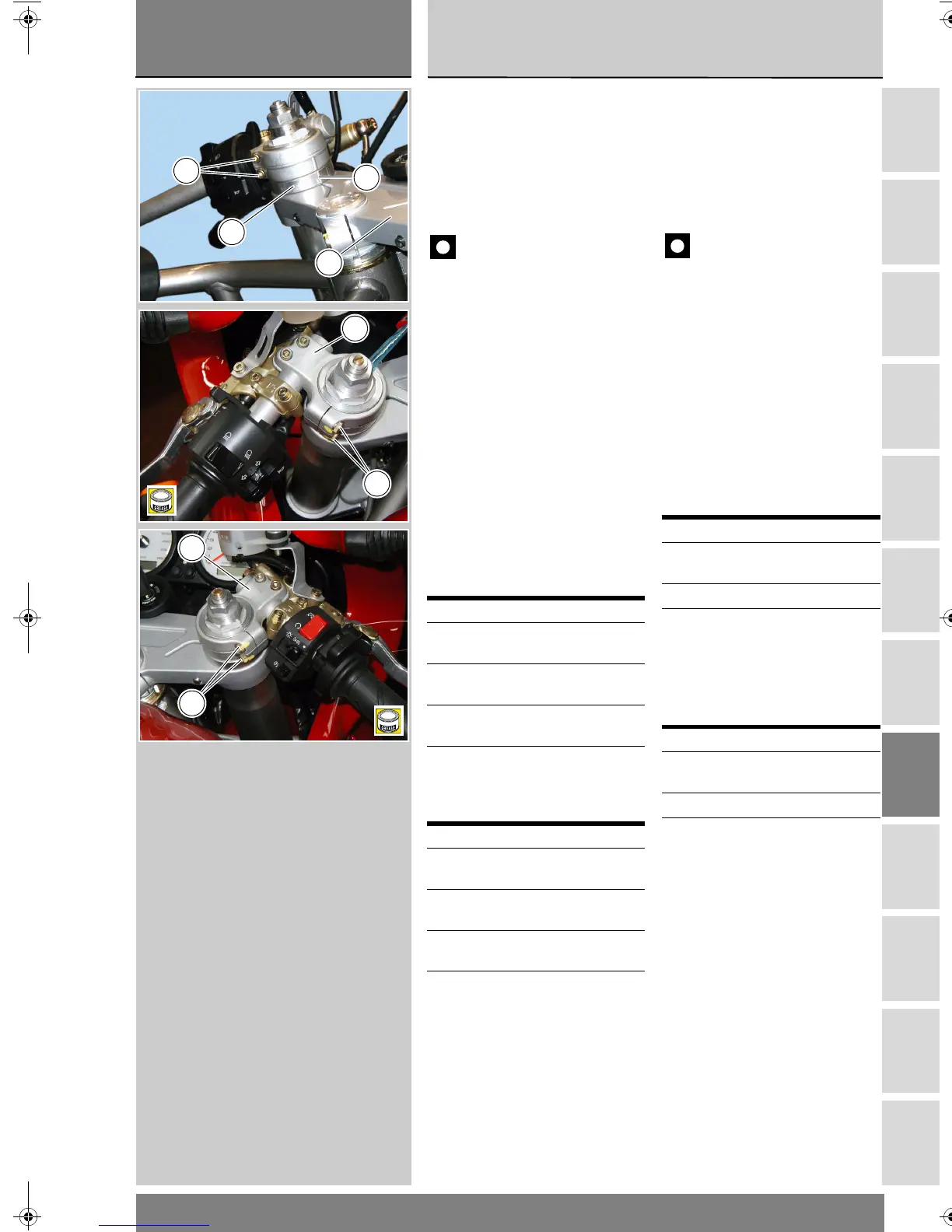

Rimontaggio semimanubri
Posizionare i distanziali (3) con i
relativi OR (9) opportunamente
lubrificati negli steli forcella.
Posizionare i semimanubri destro (7)
e sinistro (6) completi negli steli
forcella.
Importante
Quando si rimontano i
semimanubri sulle sommità degli steli
è necessario orientarli rispetto alla
testa di sterzo facendo corrispondere
la tacca in rilievo (A) del
semimanubrio con la fessura della
testa di sterzo (B).
Se durante lo smontaggio sono state
rimosse dalla loro sede applicare
grasso prescritto sul filetto delle viti
(8).
Avvitare le viti (8) di fissaggio
semimanubrio sullo stelo forcella e
serrarle alla coppia prescritta (Sez. C
3).
Per completare l’installazione del
semimanubrio destro occorre
rimontare i seguenti particolari:
Per completare l’installazione del
semimanubrio sinistro occorre
rimontare i seguenti particolari:
Operazioni Rif Sez.
Installare il comando
freno anteriore
F 3
Installare il
commutatore destro
P 5
Installare il comando
acceleratore
F 1
Operazioni Rif Sez.
Installare il comando
idraulico frizione
F 2
Installare il comando
starter
F 1
Installare il
commutatore sinistro
P 5
Refitting the handlebars
Position the spacers (3) complete
with duly lubricated O-rings (9) into
the fork legs.
Fit the complete right and left
handlebars (7) and (6) into the fork
legs.
Caution
When refitting handlebars on
top of fork legs, make sure that the
raised notch (A) on handlebars is
aligned with the steering head slot
(B).
If removed, apply recommended
grease on screw threads (8).
Screw handlebar screws (8) on fork
leg and tighten to the specified torque
(Sect. C 3).
To complete right handlebar
reassembly procedure, install the
following parts:
To complete left handlebar
reassembly procedure, install the
following parts:
Operations See Sect.
Install the front brake
control
F 3
Install the RH switch P 5
Install the throttle
control
F 1
Operations See Sect.
Install the clutch
hydraulic control
F 2
Fit choke control F 1
Install the LH switch P 5
8
3
A
B
6
8
B
7
8
B
