EA 300/LT

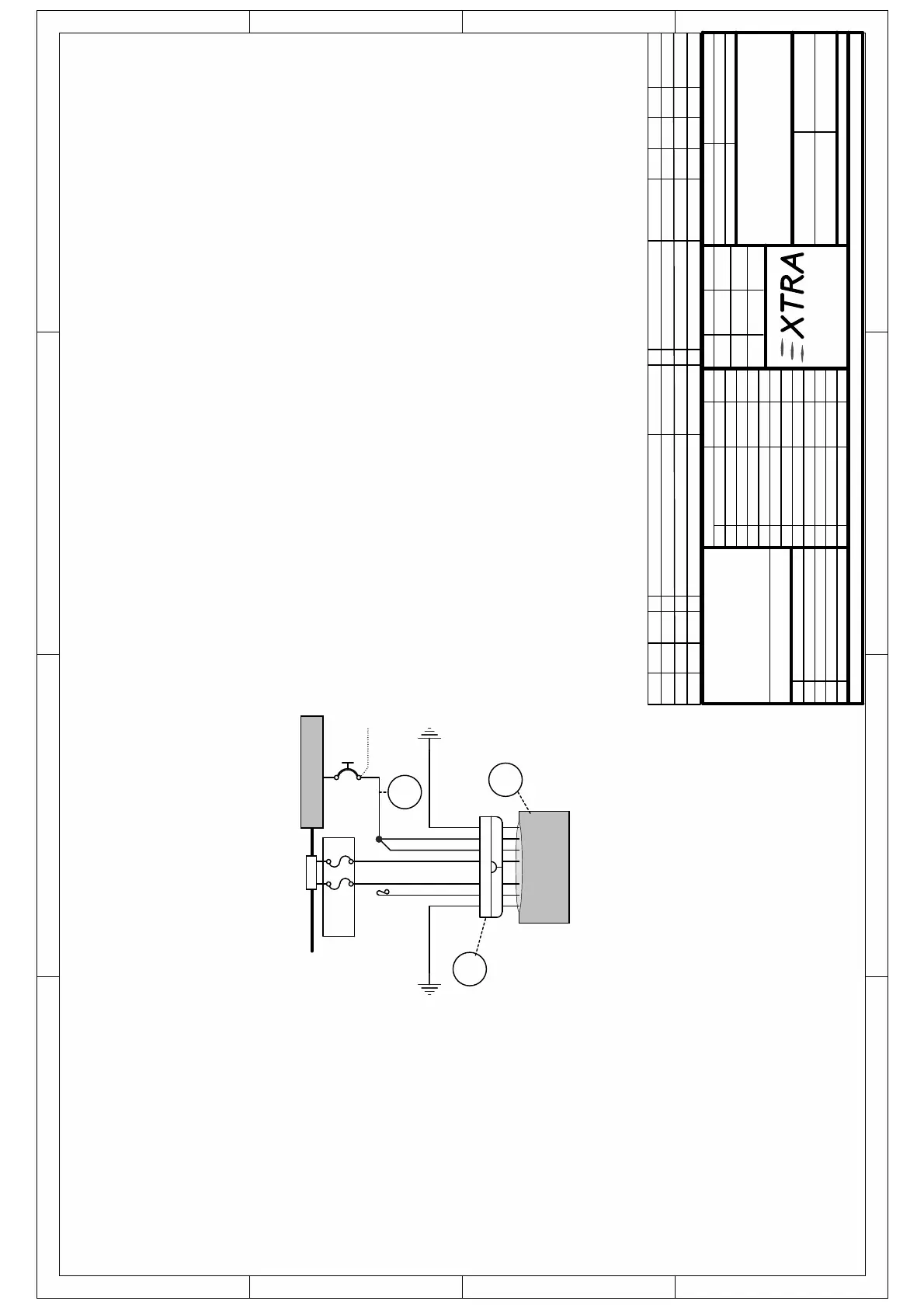

VOLT / AMPERE INDICATION
EA-9D102.27
27.03.10 HW
Die Gültigkeitszuordnung
von Version zu
dem jeweiligen Fertigungsauftrag
zu entnehmen.
Zuordnung links / rechts wird mit
*/* in allen Feldern angegeben.
04
03
02
01
Ver. Bezeichnung
Nr.: Änderung/Mod. Nr.: Datum Name
Letzte Bearbeitung:
Datum Name
Bearb.:
Gepr.:
Maßstab
SI.-Klasse
Oberflächenschutz
Projektion
Freimaßtoleranz
Oberfläche
Schutzvermerk nach DIN 34 beachten.
EDV-Kennung:
auf
Blatt von
Schwarze Heide 21
46569 Hünxe, Germany
Gepr.:
Flugzeugbaureihe
ist der Bauakte bzw.
A4 1 1
EA3D0936
= == =
0203 BenennungNr01 Teilekennzeichen ZF Werkstoff Abmessungen Menge GewichtEinheit MaWi-Nr.
1
DIGITAL AMPERE METER FA3007
2
VA-1A-50
CONNECTOR KIT FA3007KIT VA-1A-XX
1
VOLT / AMP
INDICATOR
red
wht/brn
I1B
4 1
wht/yel
3
VA-1A-50
-
+
SH 1
100mV 100A
1A
F3
1A
F4
EA-83290.2
org
brn
78
INSTR
5A
MAIN-BUS
#6
#6
1
2
mtr
00775
MIL-W-22759/16-20
3 WIRE AWG 20
0,5
1
X
3
EA-93102.4
see FUEL GAGES
= == =
5 2
blk
wht/red
OPTIONEN ANALOG
see ELEKTRIK SYSTEM
EA-9D102.1
