Step 5. Contact check calibration adjustment
A. As illustrated in the following figure:
• Short the Model 2657A SENSE LO and LO terminals together.
• Short the SENSE HI and HI terminals together.

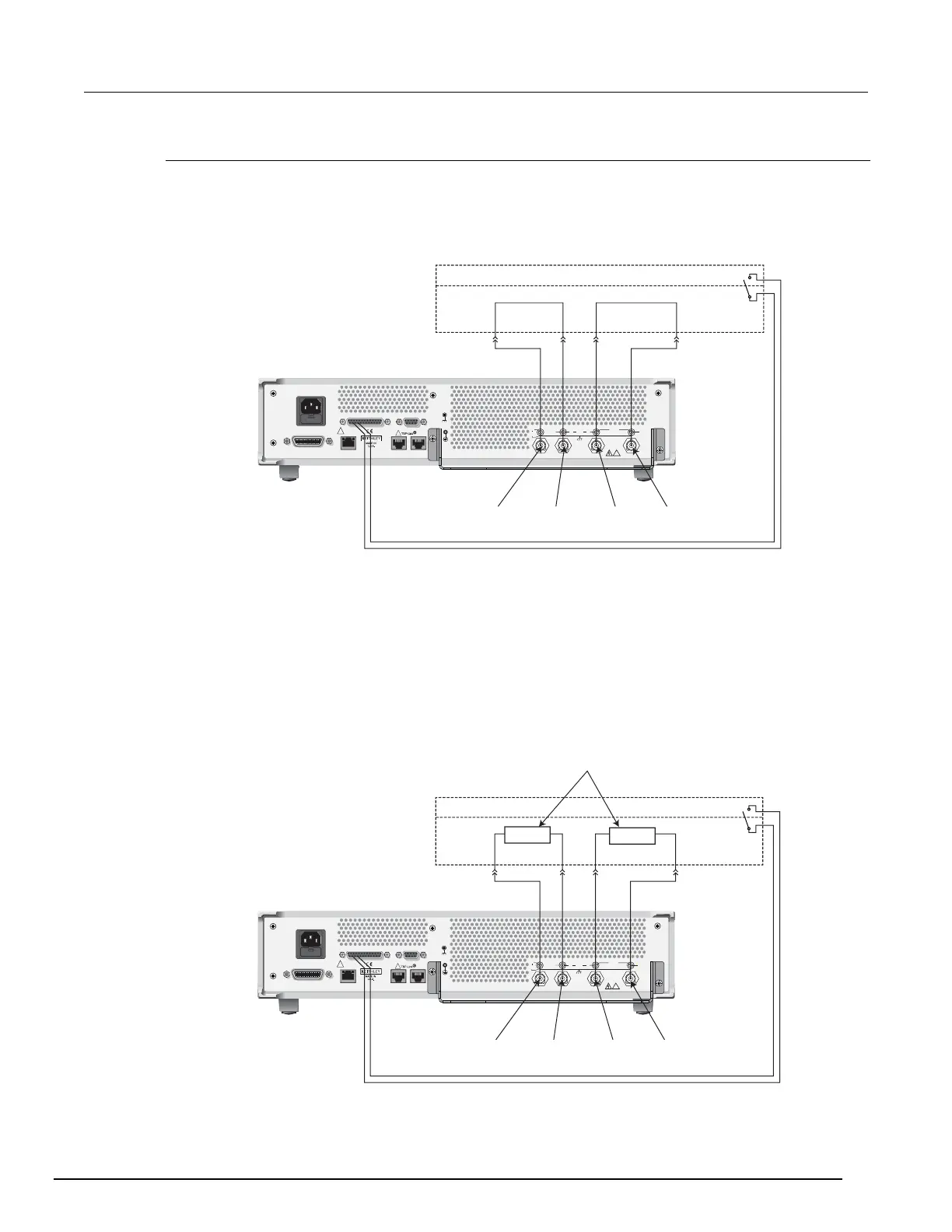

Figure 132: Connections for contact check 0 ohm calibration
B. Allow the readings to settle, then get the Model 2657A readings:
r0_hi, r0_lo = smua.contact.r()
C. Characterize both 50 Ω resistors using the resistance function of the digital multimeter.
D. As illustrated in the following figure:
• Connect a 50 Ω resistor between the SENSE LO and LO terminals.
• Connect the second 50 Ω resistor between the SENSE HI and HI terminals.
Figure 133: Connections for contact check 50 ohm calibration
