INSTALLATION MULTI GAUGE CONTROLLER
2.5.5 RELAY OUTPUTS CONNECTION (SETPOINTS)

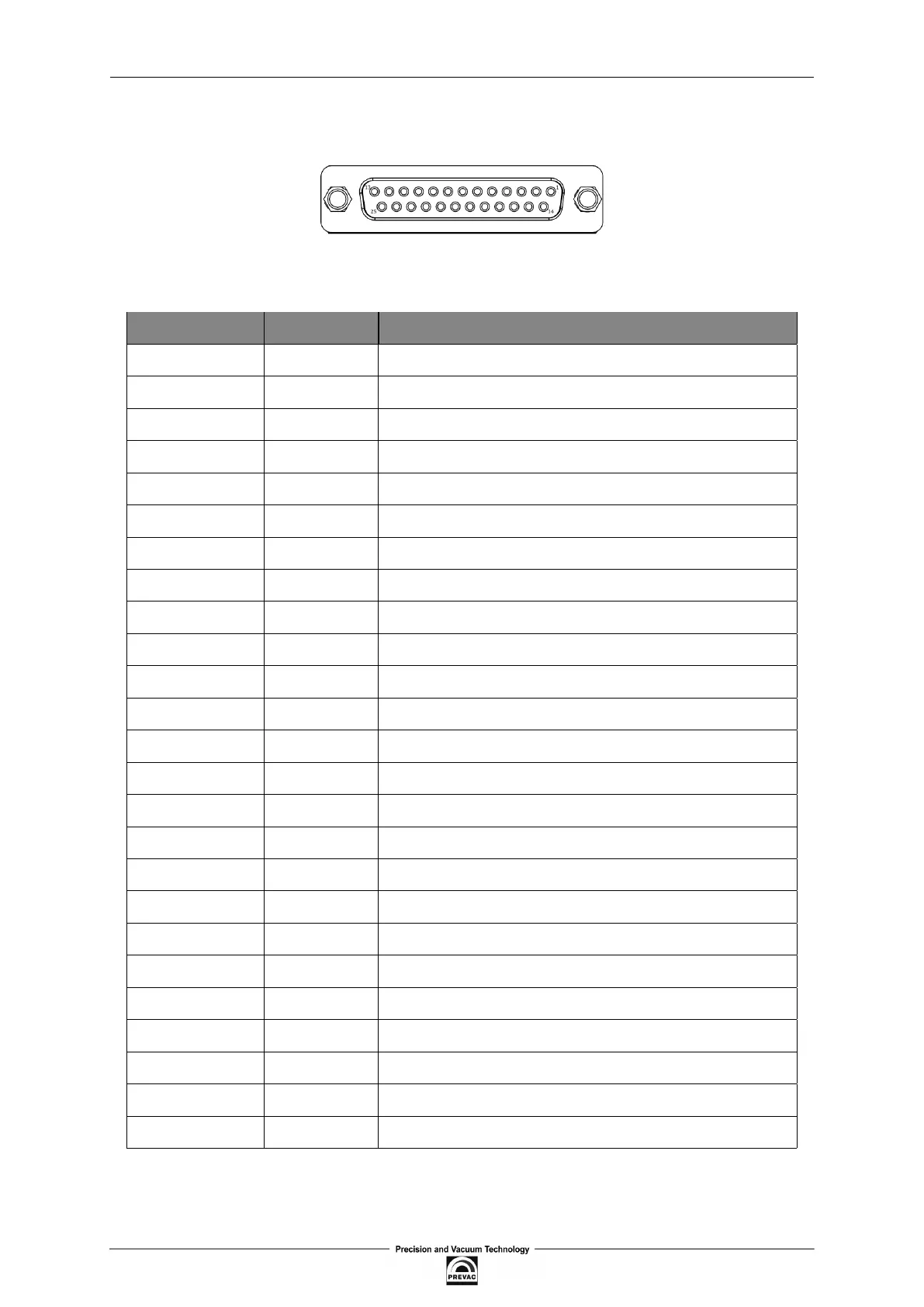

Figure 2.9: Setpoints socket (D-Sub 25 female)
PIN NUMBER FUNCTION DESCRIPTION
1 SP1_NC Setpoint 1, normally closed contact
2 SP1_NO Setpoint 1, normally open contact
3 SP2_COM Setpoint 2, common contact
4 SP3_NC Setpoint 3, normally closed contact
5 SP3_NO Setpoint 3, normally open contact
6 SP4_COM Setpoint 4, common contact
7 SP5_COM Setpoint 5, common contact
8 SP6_COM Setpoint 6, common contact
9 SP7_COM Setpoint 7, common contact
10 SP8_COM Setpoint 8, common contact
11 SP9_COM Setpoint 9, common contact
12 SP10_COM Setpoint 10, common contact
13 NC Not connected
14 SP1_COM Setpoint 1, common contact
15 SP2_NC Setpoint 2, normally closed contact
16 SP2_NO Setpoint 2, normally open contact
17 SP3_COM Setpoint 3, common contact
18 SP4_NC Setpoint 4, normally closed contact
19 SP4_NO Setpoint 4, normally open contact
20 SP5_NO Setpoint 5, normally open contact
21 SP6_NO Setpoint 6, normally open contact
22 SP7_NO Setpoint 7, normally open contact
23 SP8_NO Setpoint 8, normally open contact
24 SP9_NO Setpoint 9, normally open contact
25 SP10_NO Setpoint 10, normally open contact
Table 2.4: Description of Setpoints connector pins
Page 28 User manual rev. 03
