Bedienung | HTD 8xx | 11 de
R "C": Abweichung des Knickpunktes von der vertikalen Rich-
tung (auch als Nickwinkel bekannt). Der Wert wird immer
als Absolutwert angezeigt; folgende Einheiten sind möglich:
%, cm / 10 m, Grad
R "D": Abweichung des Knickpunktes von der horizontalen
Richtung. Der Wert wird immer als Absolutwert angezeigt;
folgende Einheiten sind möglich:
%, cm / 10 m, Grad
R "α": Winkel zwischen der "Schulter" und des horizontalen
Teils der Hell-Dunkel-Grenze (beim asymmetrischen Ab-
blendlicht auch Gierwinkel genannt).
R "b": Winkel zwischen dem linken Teil der Hell-Dunkel-Grenze
und der Horizontalen (auch Rollwinkel genannt, beträgt in
der Regel 0°).
4.3 Fernlicht
Die folgende Abbildung illustriert die wichtigsten Mess-
größen für das Fernlicht.
hh‘
v
v‘
HV
E
F
G
H
I

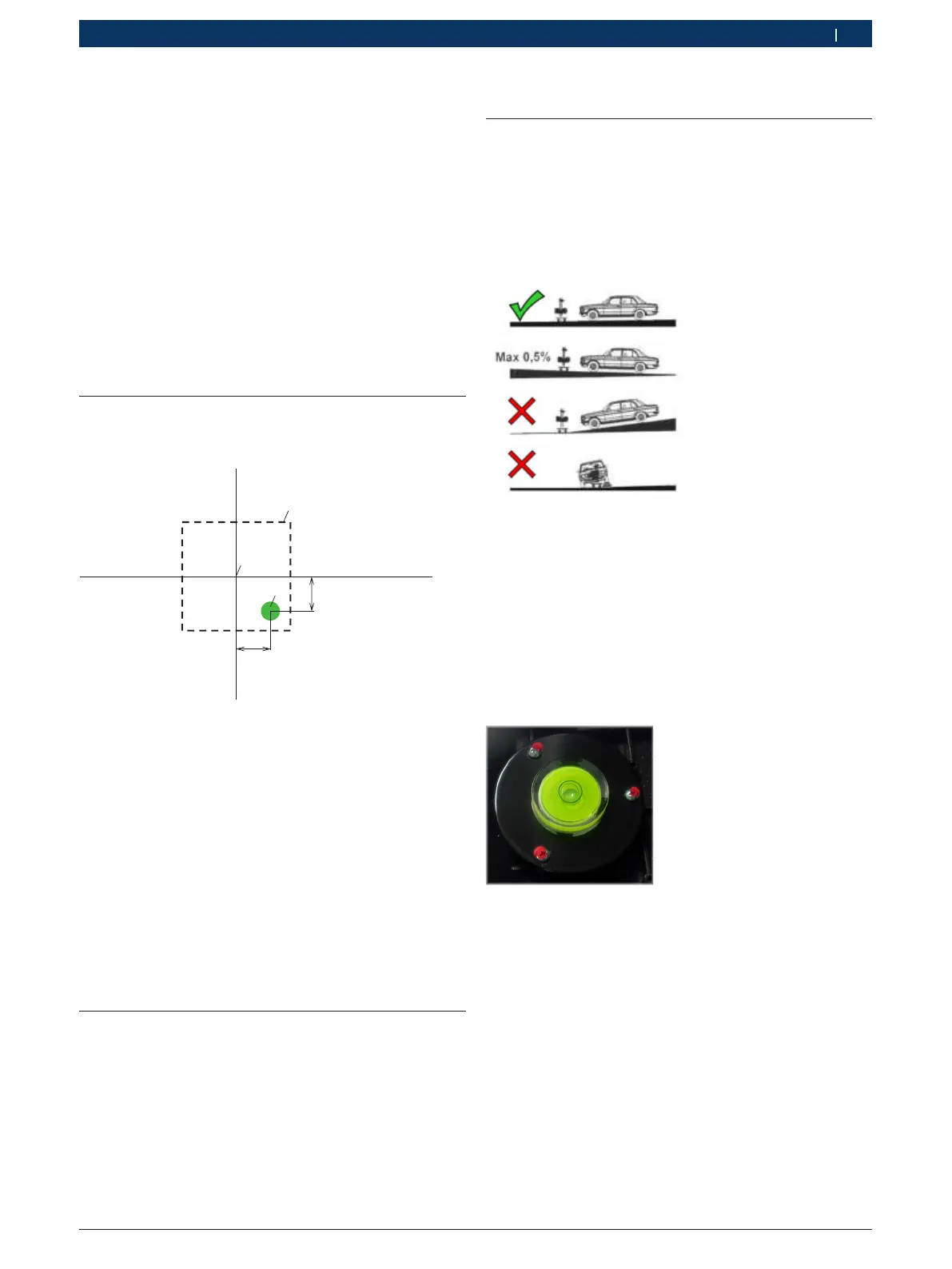

Fig. 17: Messgrößen für Fernlicht
R "E": Nullpunkt des Scheinwerfer-Einstellgerätes (Zentrum des
Scheinwerfers). Dieser Punkt ist die Basis für die Messwerte.
Abweichungen werden von diesem Punkt aus vermessen.
R "F": Toleranzbereich. Der Hot-Spot des Fernlichts sollte sich
innerhalb dieses Feldes befinden.
R "G": Hot-Spot.
R "H": Horizontaler Abstand des Hot-Spots vom Mittelpunkt.
Folgende Einheiten sind möglich:
%, cm / 10 m, Grad
R "I": Vertikaler Abstand des Hot-Spots vom Mittelpunkt. Folgen-
de Einheiten sind möglich:
%, cm / 10 m, Grad
4.4 Nebelscheinwerfer
Der Nebelscheinwerfer wird in ähnlicher Weise wie das
Abblendlicht gemessen. Der Unterschied besteht darin,
dass die Hell-Dunkel-Grenze nicht abknickt, sondern
eine durchgehende horizontale Linie bildet.
5. Bedienung
5.1 Vorbereitende Maßnahmen
5.1.1 Arbeitsfläche
Damit die Scheinwerfer exakt eingestellt werden kön-
nen, muss die Standfläche eben sein. Wenn das nicht
möglich sein sollte, müssen das Scheinwerfer-Einstell-
gerät und das Fahrzeug zumindest auf einer Fläche mit
gleichmäßigem Höhenunterschied platziert werden.
Dieser darf eine Neigung von 0,5 % nicht überschreiten.
Fig. 18: Bodenneigung der Arbeitsfläche
5.1.2 Horizontale Aufstellung
Die horizontale Aufstellung des Scheinwerfer-Einstellge-
räts wird mit der Wasserwaage im Lichtkasten über-
prüft.
1. Das Scheinwerfer-Einstellgerät im Arbeitsbereich
positionieren.
2. Die horizontale Position mit der Wasserwaage im
Innern des Lichtkastens kontrollieren.
Fig. 19: Wasserwaage
3. Wenn die Position nicht korrekt nivelliert ist, das Ein-
stellsystem am Rollenwagen verändern. Drei Räder
können in der Höhe verstellt werden:
$ Radbefestigungsschraube leicht lockern.
$ Die Neigung durch Drehen der sich darüber be-
findlichen Einstellschraube verstellen.
$ Die Radbefestigungsschraube wieder fest anzie-
hen
$ Bei Bedarf die Höhen der anderen Räder nachstel-
len.
R "B": Knickpunkt beim asymmetrischen Licht;
Mittelpunkt beim symmetrischen Licht.
