190 | HTD 8xx | Vysvětlení naměřených hodnotcs
3.6 Bezpečnostní předpisy
¶ Zařízení smí používat jen autorizovaný personál
apersonál vyškolený pro použití zařízení.
¶ Zařízení nepoužívejte v atmosféře ohrožené výbuchy.
¶ Pracovní oblast musí být suchá a dostatečně větraná.
¶ Při pojezdu se zařízením dbejte na přítomné osoby.
¶ Kontrola a nastavení světlometu probíhá při běžícím
motoru vozidla. Musí být instalován systém odvodu
spalin. Vdechnutí oxidu uhelnatého nedopatřením
může vážně poškodit organismus.
¶ Zabraňte přímému slunečnímu záření a provozu
přístroje na seřizování světlometů v blízkosti horkých
předmětů (pec, topení atd.).
¶ Zabraňte umístění přístroje na seřizování světlometů
v dešti nebo na obzvláště vlhkém místě. V opačném
případě může dojít k poškození elektroniky.
¶ V případě delšího nepoužívání byste měli přístroj na
seřizování světlometů zakrýt krytem na ochranu před
prachem (volitelně).
¶ V přístroji na seřizování světlometů se nachází
baterie. Při manipulaci s bateriemi dbejte
odpovídajících pokynů na výrobku.
¶ V případě poruch při provozu kontaktujte zákaznický
servis Bosch nebo autorizovaného servisního
partnera.
¶ Používejte pouze ORIGINÁLNÍ náhradní díly. Tyto si
můžete vyžádat u zákaznického servisu Bosch
nebo u autorizovaného servisního partnera.
Při použití cizích dílů zaniká záruka.
3. Baterii vložte s přídržnou sponou do přihrádky na
baterie a přídržnou sponu upevněte upevňovacím
šroubem.

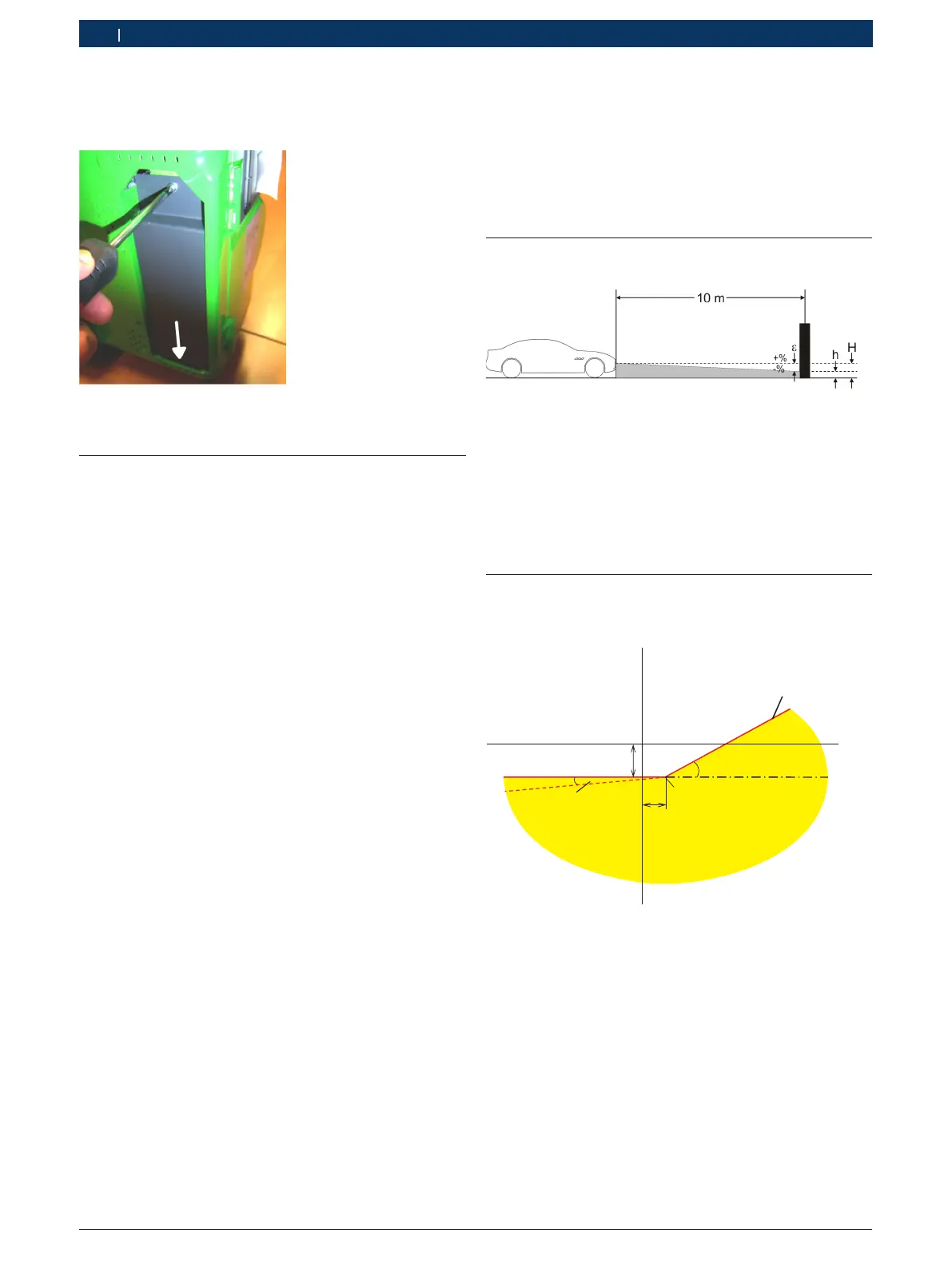

Obr. 13: Vložení a upevnění baterie
4. Vysvětlení naměřených
hodnot
Následující kapitoly se zabývají vysvětlením
nejdůležitějších měrných veličin, které jsou potřebné při
nastavení světlometů.
4.1 Úhel naklonění
Níže uvedený obrázek zobrazuje definici úhlu naklonění.
Obr. 14: Definice úhlu naklonění
R "H": Výška středu světlometu měřena od podlahy
R "h": Výška obrazu, který je světlometem promítán ve
vzdálenosti 10 m, měřeno od podlahy
R "e": Úhel naklonění se vypočítá podle tohoto vzorce:
e = [(H-h) / 1000] x 100
4.2 Tlumené světlo
Níže uvedený obrázek objasňuje nejdůležitější měrné
veličiny tlumeného světla.
hh‘
v
v‘
HV
α
β
A
B
C
D
Obr. 15: Měrné veličiny tlumeného světla
R "A": Hranice světlo-tma, která se skládá ze dvou
částí:
$ horizontální část,
$ vzestupná přímka, která se také nazývá "rameno".
Hranice světlo-tma musí být stanovena směrnicí
vrámci tolerance.
R "B": Bod zlomu u asymetrického světla;
střed u symetrického světla.
