Manejo | HTD 8xx | 77 es
5.8 Prueba libre
En el caso de la prueba libre, el usuario puede elegir
qué faros se deben comprobar. El orden de las pruebas
también se puede elegir libremente.
5.8.1 Ajustes para el vehículo
! Los aparatos con carros se deben alinear para cada
faro por separado con el láser de alineación.
! La inclinación del límite claro-oscuro de los faros
debe cumplir la ley correspondiente según la regula-
ción ECE:
$ En el caso de las luces de cruce, que están colo-
cadas a una distancia máxima de hasta 80cm del
suelo, la inclinación debe ser de, al menos, un
1 %.
$ En el caso de luces de cruce con una distancia de
más de 80cm, la inclinación debe ser, al menos,
del 1,5 %.
Después de elegir el tipo de prueba aparece el menú
"Ajustes". Indique en este menú los ajustes típicos del
vehículo.

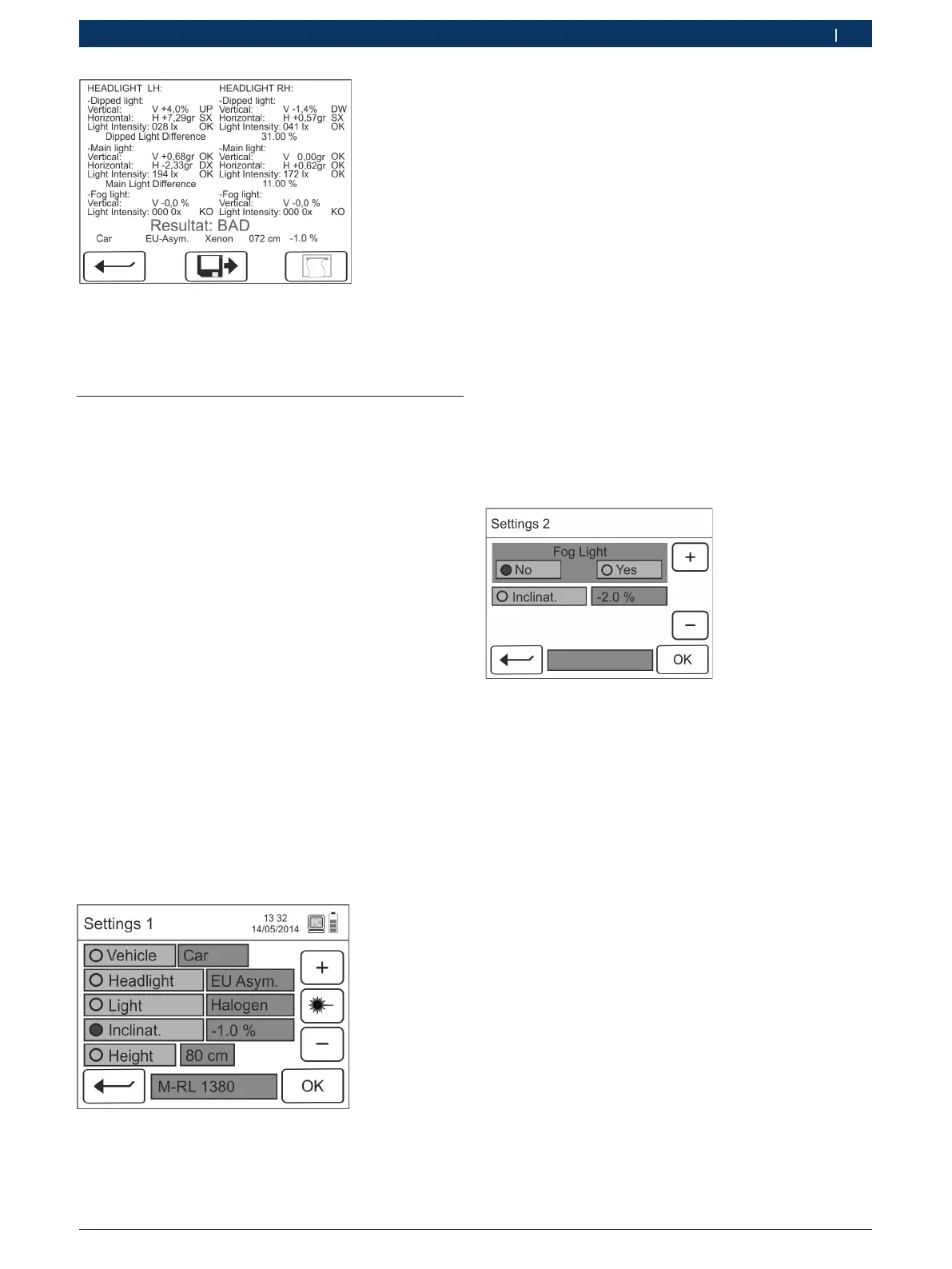

Fig. 38: Menú "Ajustes"
1. Indicar el tipo de vehículo:
$ Vehículos (automóvil y camión): dos faros
$ Motocicleta: un faro
$ Motocicletas pequeñas: solo una luz de cruce
2. Indicar tipo de faro:
$ asimétricos UE
$ simétricos UE
$ RU
3. Indicar tipo de luz:
$ Halógena
$ Xenón
$ Bi-xenón
$ LED
$ Bi-LED
4. Indicar la inclinación del faro: Leer en la parte
superior del faro la inclinación del límite claro-oscuro
indicada por el fabricante (por ejemplo 1,2 %).
Ajustar el valor con las teclas + y –.
5. Altura: ajustar la distancia del faro al suelo con las
teclas + y –.
6. Si todas las entradas son correctas, confirmar
conOK.
7. Aparece una pregunta si se deben comprobar los
faros antiniebla.
Fig. 39: Pregunta sobre los faros antiniebla
8. Si hay un faro antiniebla, responder la pregunta con
Sí. Si no se deben comprobar los faros antiniebla,
responder la pregunta con No.
"Ahora se puede iniciar la prueba libre.
i Ajustar las indicaciones de comprobación con las
teclas +/- si la inclinación prescrita difiere de los
datos del fabricante.
Fig. 37: Ejemplo de protocolo de la prueba
Al final del procedimiento oficial de la prueba, el
aparato transmite los datos al ordenador a través del
puerto serie (RS232).
