1 692 104 611 2014-10-15| Robert Bosch GmbH
Popis produktu | HTD 8xx | 189 cs
5. Vybalte světelný rozvadeč a odstraňte upevňovací
šrouby. Dbejte na to, aby slyšitelně zapadla.

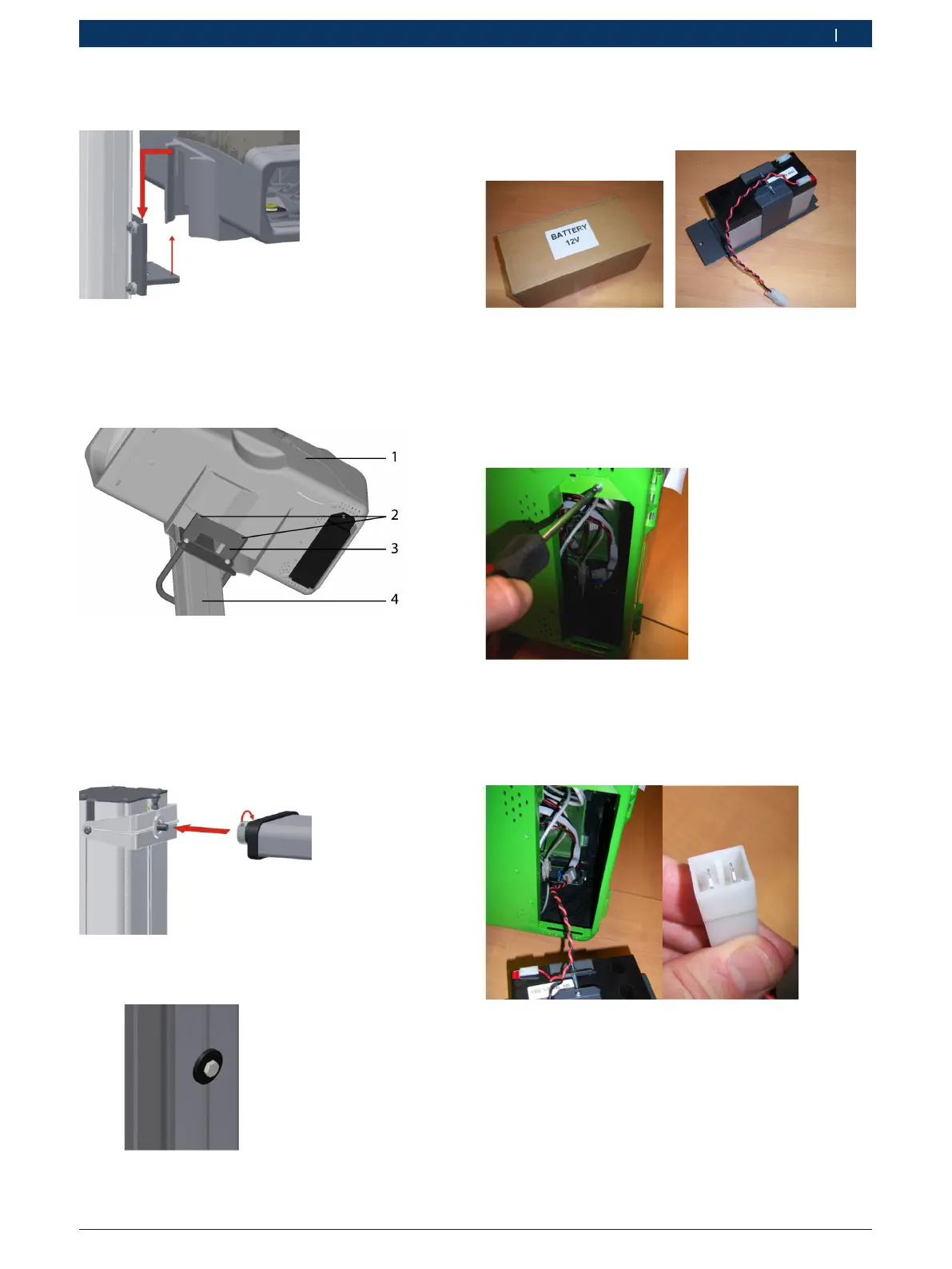

Obr. 7: Vložení světelného rozváděče do vodicí patky.
6. Světelný rozváděč upevněte na vodicí patce
pomocí dodaných dvou šroubů. Šrouby musí být
namontovány na spodní straně světelného rozváděče,
viz níže uvedené zobrazení.
Obr. 8: Přišroubování světelného rozváděče
1 Světelný rozváděč
2 Upevňovací šroub
3 Vodicí patka
4 Sloupek
7. Vybalte vyrovnávací laser, našroubujte k držáku a
dotáhněte. Použijte vývrt ve vyrovnávacím laseru.
Obr. 9: Upevnění vyrovnávacího laseru
8. U sloupku odstraňte pojistný šroub protizávaží.
"Zařízení jste nyní instalovali.
3.5.2 Instalace baterie
Baterie je zabalena v samostatném kartonu.
Obr. 10: Baterie: Obal (vlevo) a vybalena (vpravo)
Baterie je upevněna na přídržné sponě.
Montáž baterie do světelného rozváděče
1. Na spodní straně světelného rozváděče odstraňte
upevňovací šroub na přihrádce na baterie.
Obr. 11: Odstranění upevňovacího šroubu
2. Připojení baterie: Spojte připojovací kabel
snapájecím kabelem. Přitom dbejte na správné
pólování.
Obr. 12: Připojení baterie
