1 692 104 611 2014-10-15| Robert Bosch GmbH
| 76 | HTD 8xx | Manejoes

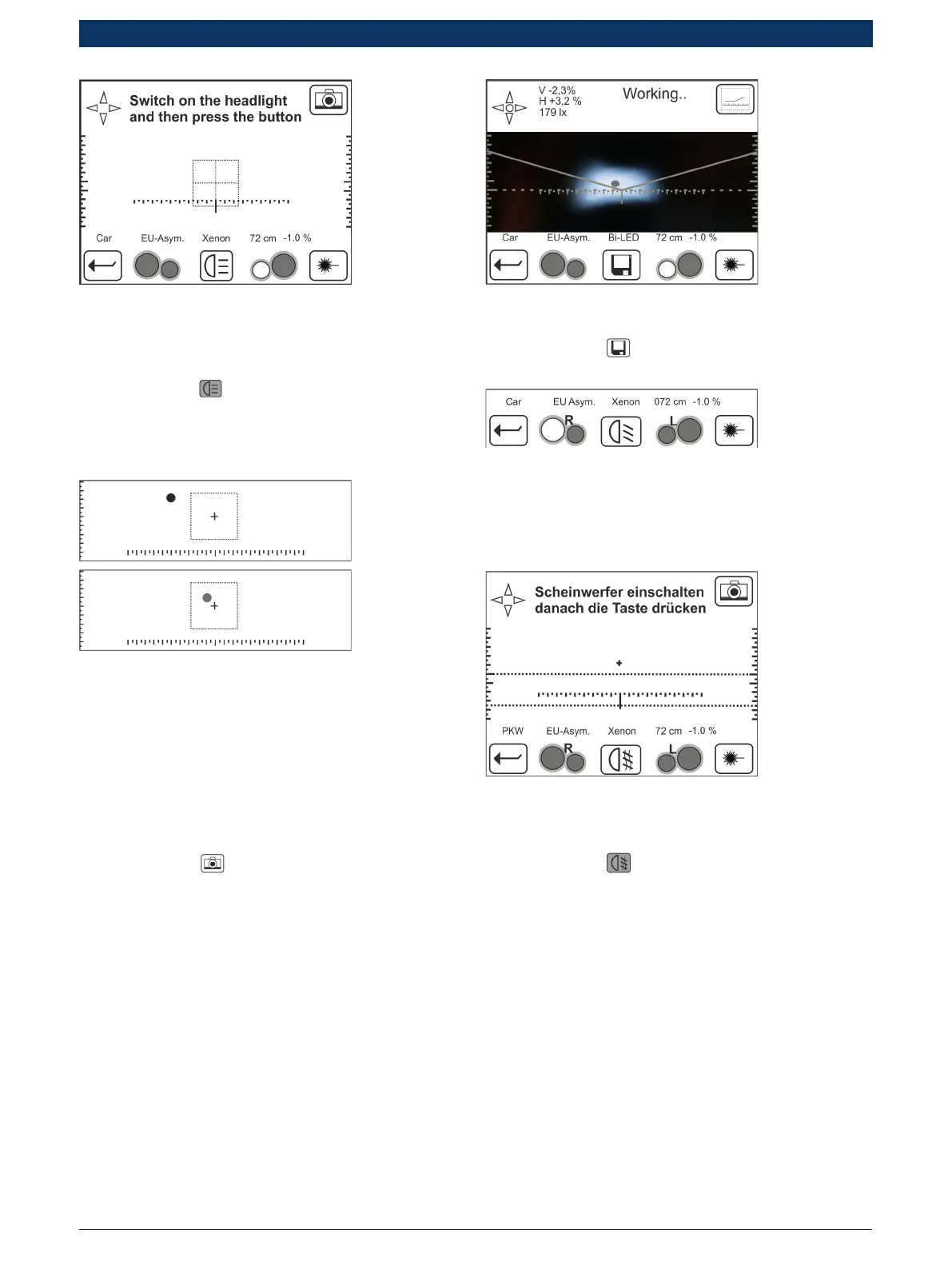

Fig. 32: Ejemplo: ajustes del vehículo para la luz de carretera
1. Encender la luz de carretera del vehículo.
2. Pulsar la tecla (inicio medición luz de carre-
tera).
3. Esperar unos segundos y controlar si aparece el
punto de máxima intensidad luminosa del faro.
Fig. 33: Faro no centrado (arriba) y centrado (abajo)
"La pantalla muestra el estado del faro:
$ Un punto rojo indica que el faro no está correcta-
mente centrado.
$ En caso de centrado correcto, el punto se
encuentra dentro del límite de tolerancia admi-
sible, y el color cambia a verde.
4. Ajustar el faro hasta que el aparato indique "OK".
5. Pulsar la tecla (Live) para pasar de la compro-
bación del faro al modo Live.
La pantalla muestra la imagen del rayo luminoso
que proyecta el faro en el interior de la caja de
luz. La posición se puede controlar en el modo
Live.
5.7.4 Comprobar los faros antiniebla
La pantalla de la Fig. 36 (ejemplo) muestra los ajustes
para el vehículo.
Fig. 36: Ejemplo: ajustes del vehículo para faros antiniebla
1. Encender el faro antiniebla del vehículo.
2. Pulsar la tecla (inicio medición faro antiniebla).
3. Controlar la inclinación vertical y la intensidad
luminosa del faro antiniebla.
5.7.5 Finalizar prueba
Después de comprobar todos los faros en ambos lados
del vehículo, en la pantalla aparece el protocolo de la
prueba.
Fig. 34: Posición del rayo luminoso
6. Pulsar la tecla (Guardar).
"Comprobar los faros de la otra parte del vehículo.
Fig. 35: Comprobar los faros de la otra parte del vehículo
