1 692 104 611 2014-10-15| Robert Bosch GmbH
Produktbeschreibung | HTD 8xx | 7 de
3.4.2 Lichtkasten
Der Lichtkasten enthält die Komponenten zur Prüfung
und Einstellung der Fahrzeugscheinwerfer.

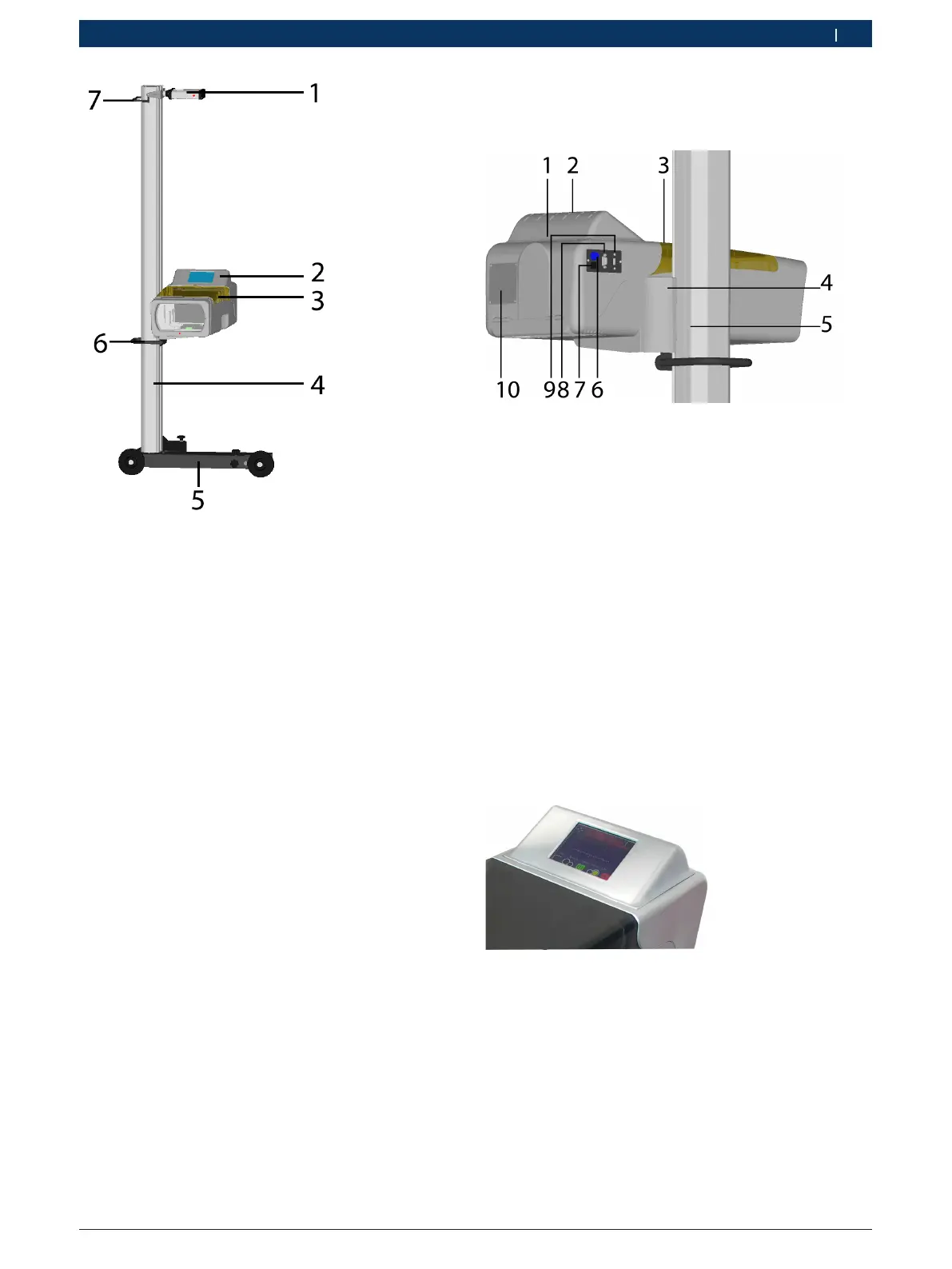

Fig. 2: Lichtkasten
1 Befestigungsschraube für Bedienpanel
2 Bedienpanel
3 Wasserwaage für Horizontalausrichtung
4 Gleitschuh zur Höhenverstellung
5 Massskala
6 Anschlussbuchse für Batterieladegerät
7 Ein- und Ausschalter
8 Serielle Schnittstelle
9 USB-Schnittstelle
10 Optional: Drucker
Das Bedienpanel wird durch eine Befestigungsschraube
fixiert und kann bei Bedarf um 180° gedreht werden.
Der Lichtkasten enthält eine Lasereinrichtung zum Fin-
den des Mittelpunktes des Scheinwerfers. Dabei wird
ein Laserkreuz auf den Scheinwerfer projiziert.
3.4.3 Bedienpanel
Das Scheinwerfer-Einstellgerät wird über die Visualisie-
rung am Bedienpanel (mit Touchscreen) bedient.
Fig. 3: Bedienpanel mit Touchscreen
Fig. 1: Komponenten
1 Ausricht-Laser
2 Bedienpanel mit Touchscreen
3 Lichtkasten
4 Säule
5 Rollenwagen
6 Griff an der Säule
7 Griff
R Ausricht-Laser:
Zum Ausfluchten des Geräts am Fahrzeug.
R Bedienpanel:
Enthält einen LCD-Farbmonitor mit Touchscreen. Die
Visualisierung ermöglicht es auf einfache Weise eine
Reihe von Funktionen durchzuführen. Dabei wird der
Bediener bei der Prüfung des Scheinwerfers geführt.
R Lichtkasten:
Ist an der Säule montiert und kann mit einer Hand in
der Höhe verstellt werden.
R Säule:
Kann um ca. 30° gedreht werden, zum Ausfluchten
am Fahrzeug. An der Säule ist eine Zentimeterskala
angebracht, um den Lichtkasten genau zum Schein-
werfer zu positionieren. In der Säule ist ein Gegenge-
wicht an einem Seil montiert (Höhenverstellung des
Lichtkastens).
R Rollenwagen:
Zum Fahren des Gerätes. Drei der vier Räder können
in der Höhe verstellt werden.
