1 692 104 611 2014-10-15| Robert Bosch GmbH
16 | HTD 8xx | Bedienungde

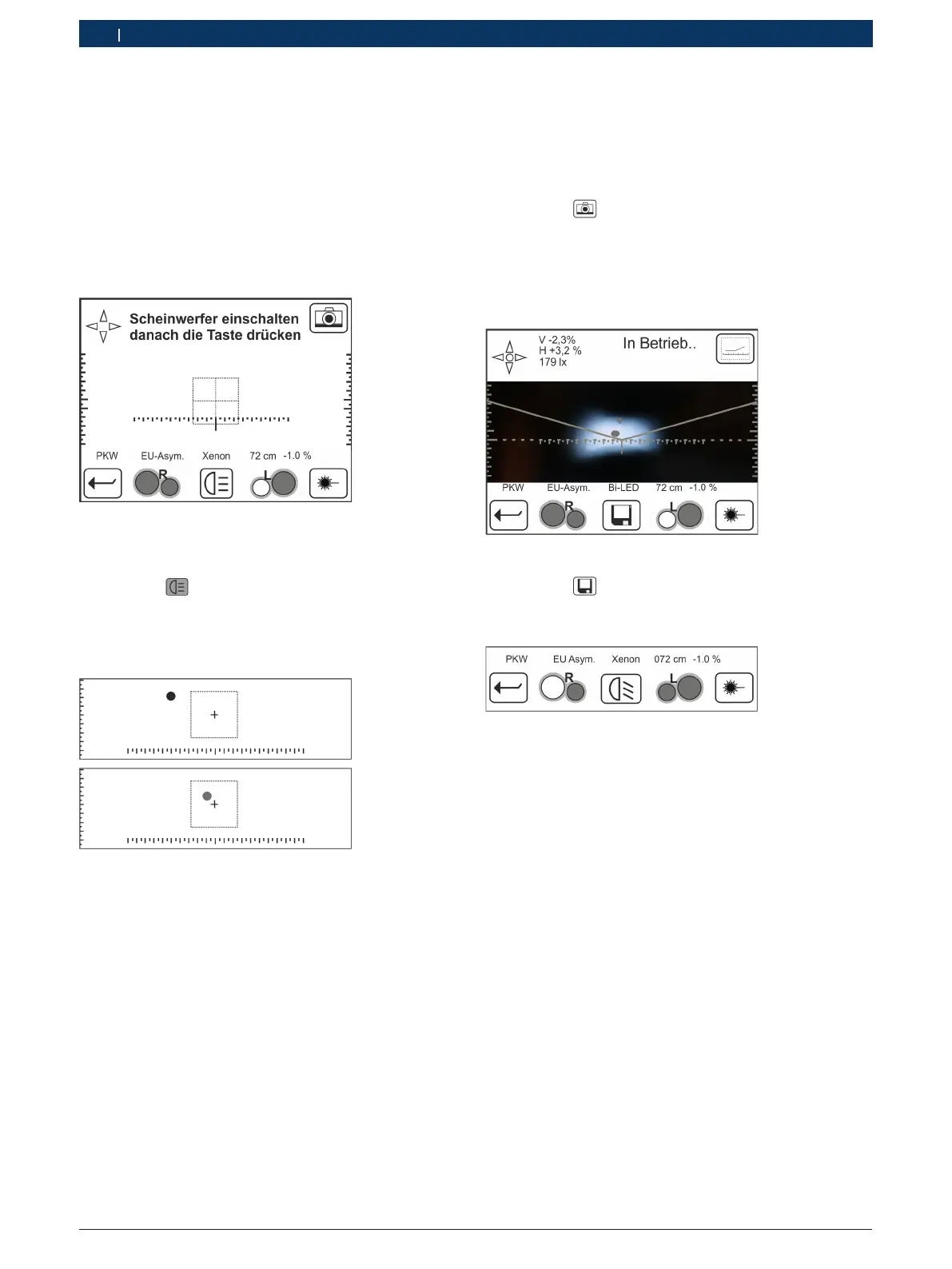

Fig. 33: Beispiel: Fahrzeugeinstellungen für Fernlicht
1. Das Fernlicht des Fahrzeugs einschalten.
2. Die Taste (Start Messung Fernlicht) drücken.
3. Einige Sekunden warten und das Erscheinen des
Punkts der maximalen Leuchtstärke des Fernlichts
kontrollieren.
Fig. 34: Scheinwerfer nicht zentriert (oben) und zentriert (unten)
"Der Bildschirm zeigt den Zustand des Scheinwerfers
an:
$ Ein roter Punkt zeigt an, dass der Scheinwerfer
nicht korrekt zentriert ist.
$ Bei korrekter Zentrierung liegt der Punkt inner-
halb der zulässigen Toleranzgrenze, und die Farbe
wechselt nach grün.
4. Den Scheinwerfer so lange einstellen bis das Gerät
"OK" anzeigt.
5. Die Taste (Live) drücken, um von der Prüfung
des Scheinwerfers in den Live-Modus zu wechseln.
Der Bildschirm zeigt die Abbildung des Licht-
strahls an, den der Scheinwerfer in das Innere
des Lichtkastens projiziert. Die Position kann im
Live-Modus kontrolliert werden.
Fig. 35: Position des Lichtstrahls
6. Die Taste (Speichern) drücken.
"Die Scheinwerfer auf der anderen Seite des Fahrzeugs
testen.
Fig. 36: Scheinwerfer auf der anderen Fahrzeugseite testen
5.7.3 Fernscheinwerfer testen
Der Bildschirm in Fig. 32 (Beispiel) zeigt die Einstellun-
gen für das Fahrzeug an:
R Fahrzeugtyp mit 2 Scheinwerfern
R Scheinwerfertyp (Fernlicht)
R Seite (rechts)
R Das Quadrat um das Fadenkreuz in der Mitte zeigt
die zulässigen Toleranzgrenzen des Scheinwerfers an
