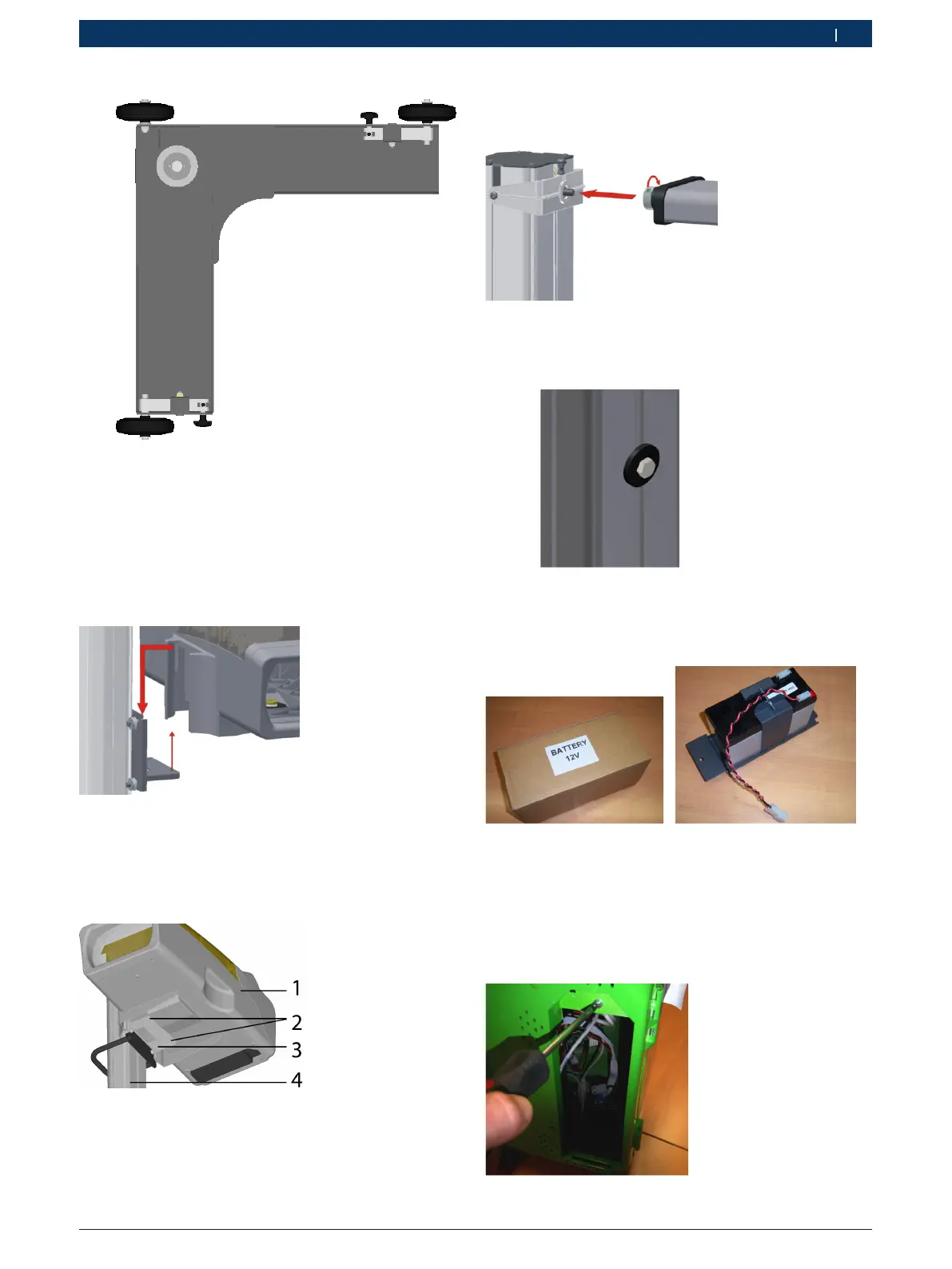

Fig. 7: Rollwagen von oben
4. Das Gerät wieder vertikal platzieren und die korrekte
Ausfluchtung zwischen dem Rollenwagen und der
Säule und die Drehung der letzteren kontrollieren.
5. Den Lichtkasten auspacken und die Befestigungsschrauben
entfernen. Von oben in den Gleitschuh der Säule einsetzen.
Dabei darauf achten, dass sie vollständig eingerastet ist.
Fig. 8: Lichtkasten in den Gleitschuh einsetzen
6. Der Lichtkasten mit den mitgelieferten zwei Schrauben
am Gleitschuh befestigen. Die Schrauben müssen auf der
Unterseite des Lichtkastens montiert werden, wie in der
folgenden Abbildung dargestellt.
Fig. 9: Lichtkasten festschrauben
1 Lichtkasten
2 Befestigungsschraube
3 Gleitschuh
4 Säule
3.5.2 Batterie einbauen
Die Batterie ist in einem eigenen Karton verpackt.
Fig. 11: Batterie: Verpackung (links) und ausgepackt (rechts)
Die Batterie ist auf einer Halteklammer befestigt.
Batterie in den Lichtkasten einbauen
1. An der Unterseite des Lichtkastens die Befestigungs-
chraube am Batteriefach entfernen.
Fig. 12: Befestigungsschraube entfernen
7. Den Ausricht-Laser auspacken, an der Halterung anschrau-
ben und fest anziehen. Dazu die Bohrung im Ausricht-Laser
verwenden.
Fig. 10: Ausricht-Laser befestigen
8. Sicherungsschraube für das Gegengewicht an der Säule
entfernen.
"Sie haben das Gerät montiert.
