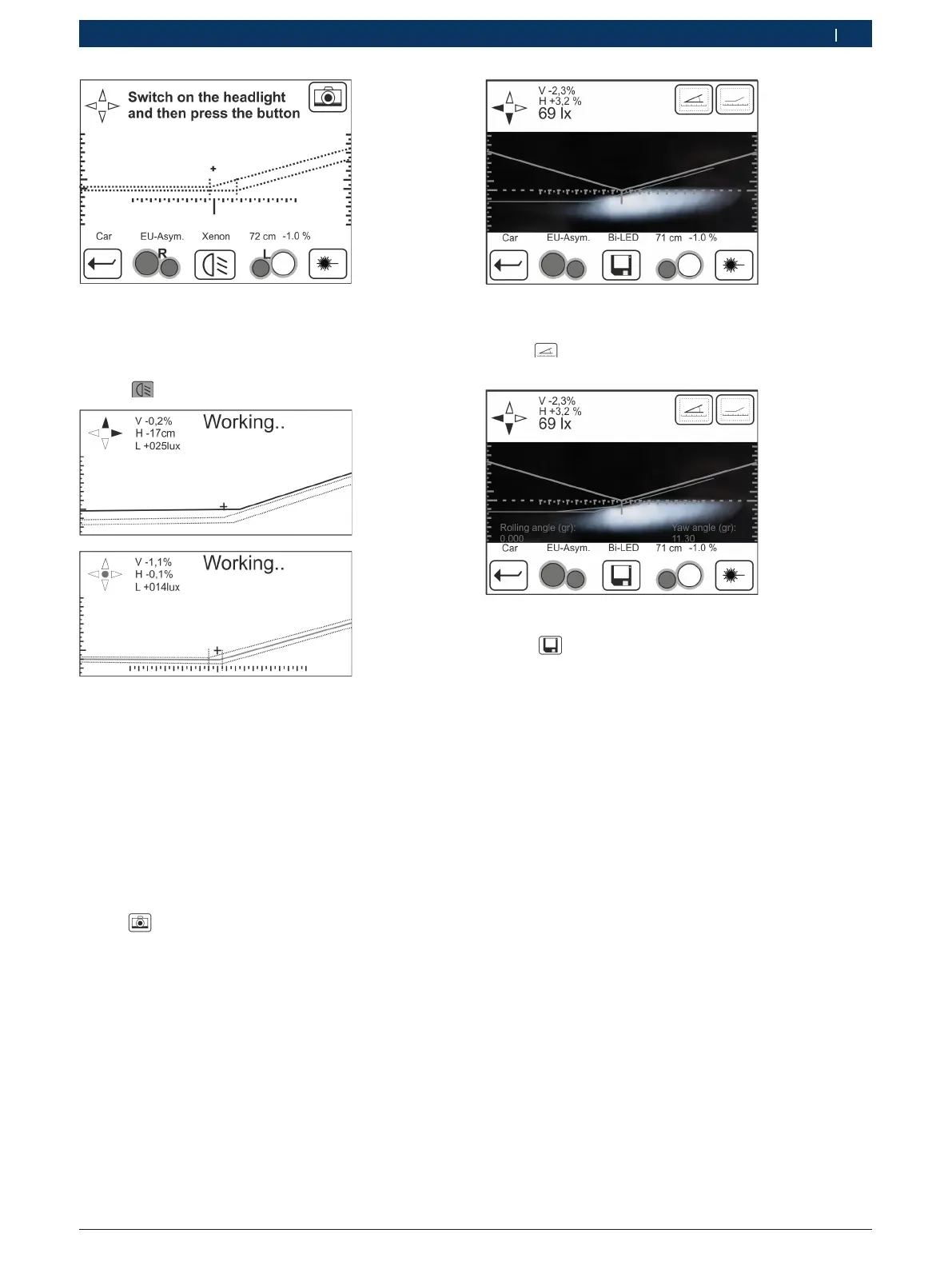

插图 28: 例如：对近光灯的车辆设置
1. 开启车辆近光灯。
2. 按下 （启动近光灯测量）按键
插图 29: 前照灯不对中（上方）和对中（下方）
"屏幕显示前照灯的状态：
$ "o " 位于公差上方、
$ "u " 位于公差下方、
$ "v" 位于公差右侧、
$ "z" 位于公差左侧、
$ 中心的绿点 = 对中。
$ 红线显示前照灯对中不正确。当对中正确时，线条位于
允许公差极限内，颜色变换为绿色。
3. 调节前照灯，直至设备显示 “OK”。
4. 按下 （实时）按键，以便从前照灯检测过渡到实时模
式。
屏幕显示前照灯投射到光箱内的光束成像。可以在实时
模式中检查位置。
5.7.3 测试远光灯
插图 320（示例）中的屏幕显示对车辆的设置：
o 带 2 个前照灯的车辆型号
o 前照灯类型（远光灯）
o 侧（右）
o 中心十字线周围的正方形显示前照灯允许的公差极限
插图 30: 光束位置
5. 按下 （角度）按键，以确定前照灯倾角。
屏幕显示前照灯滚动角（左侧）和偏转角（右侧）。
插图 31: 前照灯倾角
6. 按下 （保存）按键。
