1 692 104 611 2014-10-15| Robert Bosch GmbH

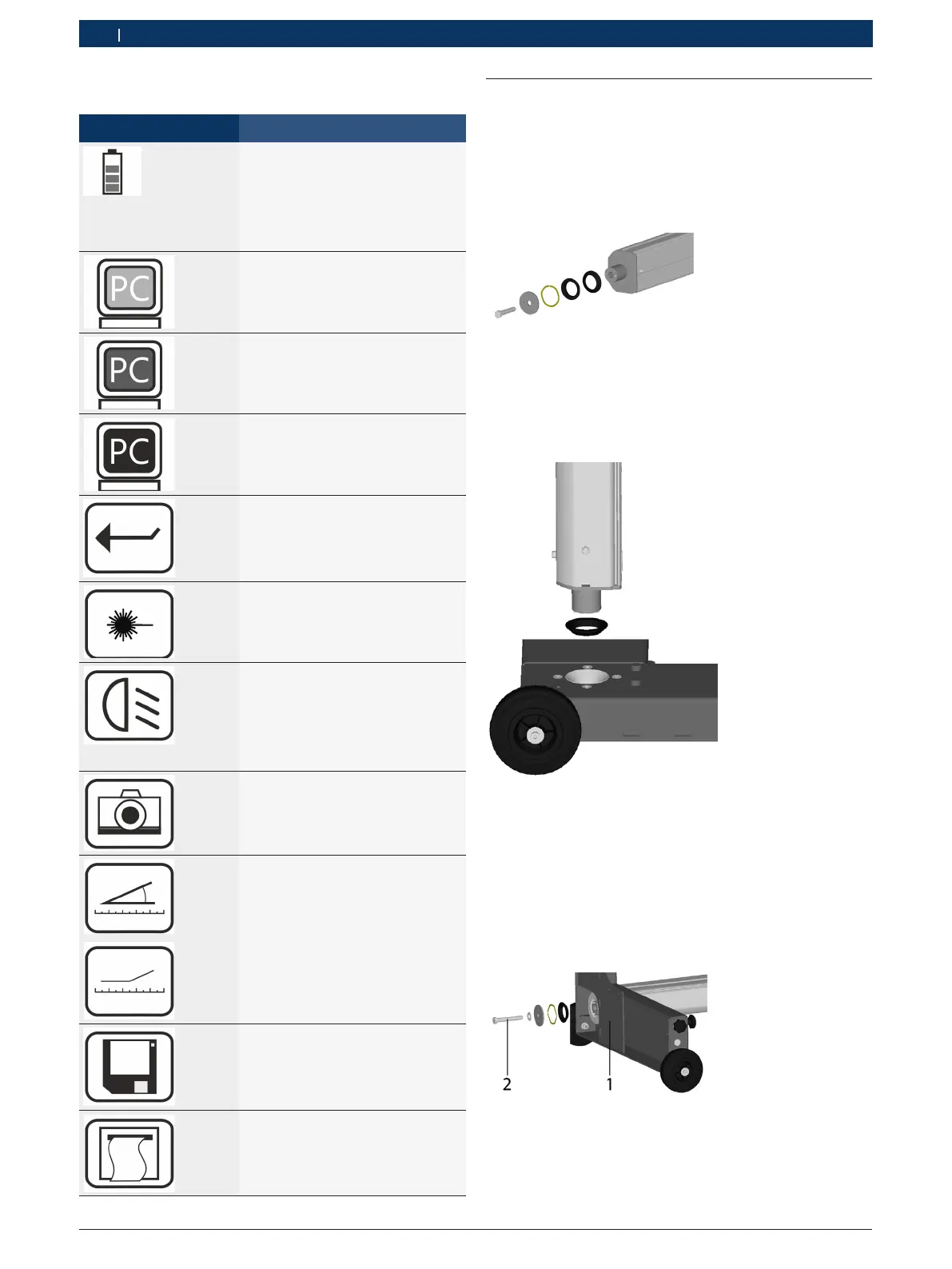

148 | HTD 8xx | Descrição do produtopt
3.5 Montagem
3.5.1 Montar o aparelho
Montagem do aparelho:
1. Remover a coluna e soltar o parafuso, a anilha, a
mola ondulada e o anel de rolamento do pino.
Fig. 4: Preparar a coluna
2. Inserir a coluna no carrinho de rodas. Aqui, ter em
atenção a centragem do anel de acoplamento que se
encontra no meio.
Fig. 5: Inserir a coluna no carrinho de rodas.
3. Voltar a colocar o parafuso e a anilha. Observar para
que o anel de rolamento posicionado na coluna seja
centralizado. Apertar o parafuso até que este atinja
o batente, eliminando assim a folga do suporte.
Apertar em mais um quarto de volta, tendo sempre
em atenção o alinhamento.
Fig. 6: Aparafusar a coluna ao carrinho de rodas
1 Carrinho com rodas
2 Parafuso de fixação
4. Colocar o dispositivo novamente na vertical e contro-
lar o correto alinhamento entre o carrinho de rodas e
a coluna, e a rotação desta última.
Na visualização são utilizados os seguintes símbolos:
Símbolo Função
Indicador de estado da carga da
bateria.
Quando o símbolo aparece a
vermelho, o aparelho tem de ser
carregado com o carregador de
bateria (incluído no volume de
entrega).
Indicador de estado da ligação ao
PC:
LIGADO
Indicador de estado da ligação
ao PC:
NÃO LIGADO
Indicador de estado da ligação ao
PC:
DADOS TRANSFERIDOS OU
RECEBIDOS INVÁLIDOS
Tecla do touch screen Voltar:
Volta-se ao ecrã anterior.
Tecla do touch screen Laser:
Ligar e desligar o laser interno. Com
o laser ligado, a tecla aparece a
verde.
Tecla do touch screen Iniciar
medição:
Inicia a medição. O laser interno é
ligado e a tecla aparece com cores.
A cor indica o tipo de farol (médio
- verde, máximo - azul, farol de
nevoeiro - cor-de-laranja).
Tecla do touch screen Live:
O ecrã exibe a imagem real que o
farol projeta no interior da caixa de
luzes.
Tecla do touch screen Ângulo:
Abre a janela para a medição do
ângulo de inclinação do farol.
Tecla do touch screen Gráfico:
Abre a janela com a representação
gráfica do ponto de medição que é
projetado no ecrã interno da caixa
de luzes.
Tecla do touch screen Guardar:
Arquiva os dados e transfere-os ao
PC.
Tecla do touch screen Imprimir:
Imprime o resultado do teste.
Tab. 1: Símbolos na visualização
