1 692 104 611 2014-10-15| Robert Bosch GmbH
Пользование прибором | HTD 8xx | 251 ru
R "C": отклонение точки перелома от вертикали
(именуемое также углом продольной качки). Зна-
чение всегда выводится в качестве абсолютного,
возможны следующие единицы измерения:
%, см / 10 м, градусы
R "D": отклонение точки перелома от горизонтали.
Значение всегда выводится в качестве абсолют-
ного, возможны следующие единицы измерения:
%, см / 10 м, градусы
R "α": угол между "плечом" и горизонтальной частью
светотеневой границы (при асимметричном ближ-
нем свете, именуется также углом рыскания).
R "b": угол между левой частью светотеневой гра-
ницы и горизонталью (именуется также углом
крена, составляет, как правило, 0°).
4.3 Дальний свет
Следующий рисунок иллюстрирует важнейшие изме-
ренные величины для дальнего света.
hh
v
v‘
HV
E
F
G
H
I

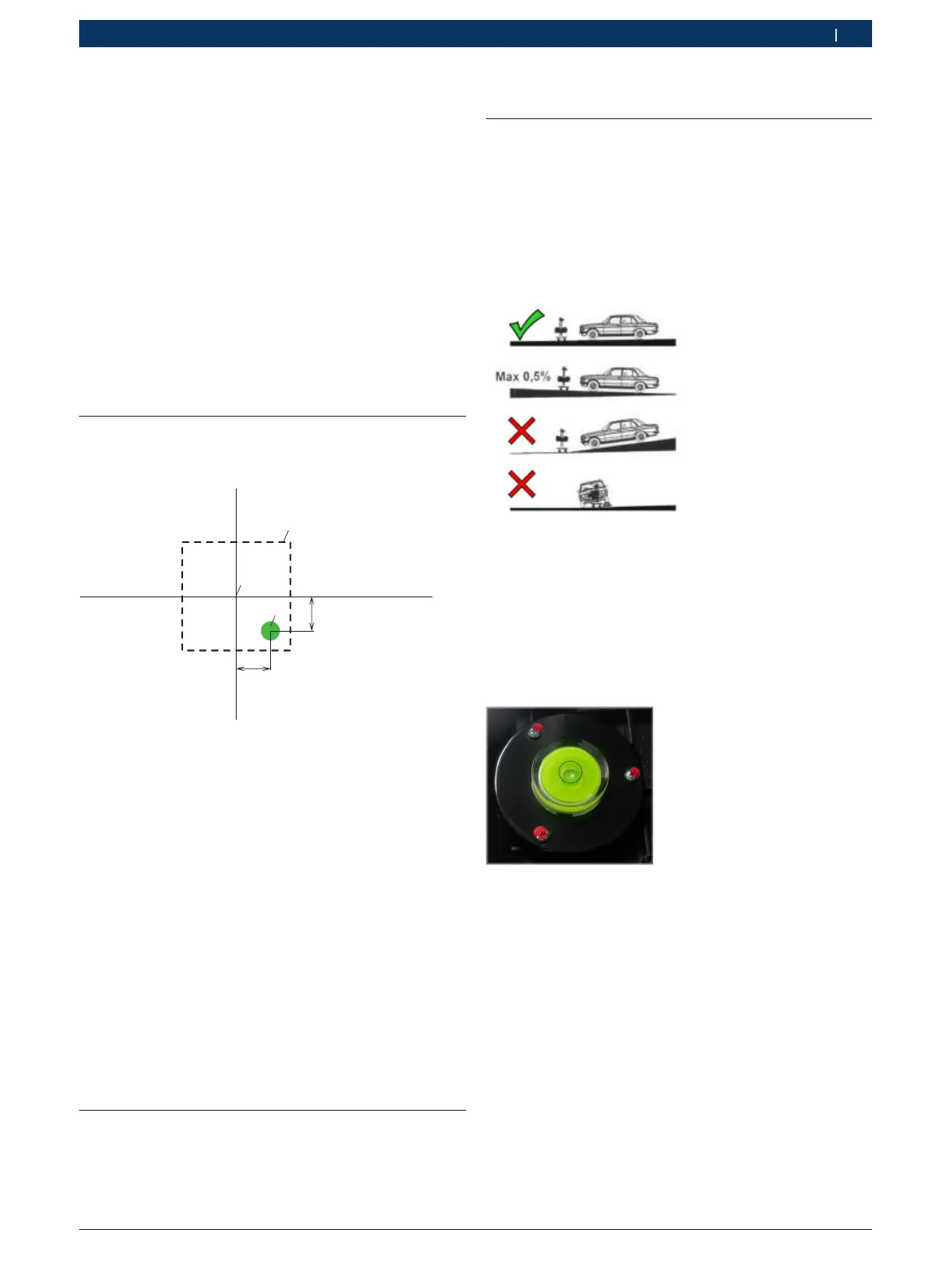

Рис. 16: Измеренные величины для дальнего света
R "E": нулевая точка реглоскопа (центр фары). Эта
точка является основой для измеренных значе-
ний. Отклонения измеряются относительно этой
точки.
R "F": область допусков. "Горячая" точка дальнего
света должна находиться в пределах этого поля.
R "G": "горячая" точка.
R "H": расстояние по горизонтали от "горячей" точки
до центра. Возможны следующие единицы изме-
рения:
%, см / 10 м, градусы
R "I": расстояние по вертикали от "горячей" точки
доцентра. Возможны следующие единицы
измерения:
%, см / 10 м, градусы
4.4 Противотуманные фары
Противотуманные фары измеряются аналогичным
ближнему свету способом. Разница состоит в том, что
светотеневая граница не ломается, а образует сплош-
ную горизонтальную линию.
5. Пользование прибором
5.1 Подготовительные мероприятия
5.1.1 Рабочая поверхность
Чтобы можно было точно настроить фары, опорная
поверхность должна быть ровной. Если это не явля-
ется возможным, то реглоскоп и транспортное сред-
ство следует, по меньшей мере, разместить на одной
поверхности с равномерной разницей по высоте.
Уклон этой поверхности не должен превышать 0,5 %.
Рис. 17: Уклон рабочей поверхности
5.1.2 Выравнивание по горизонтали
Выравнивание реглоскопа по горизонтали проверя-
ется ватерпасом в световом коробе.
1. Разместить реглоскоп в рабочей зоне.
2. Проверить горизонтальность позиции ватерпасом
внутри светового короба.
Рис. 18: Ватерпас
3. Если нивелирование позиции выполнено неверно,
изменить систему настройки на роликовой теле-
жке. Три колеса можно переставлять по высоте:
$ Слегка отпустить крепежный винт колеса.
$ Изменить уклон, вращая расположенный выше
установочный винт.
$ Крепежный винт колеса снова затянуть.
$ При необходимости изменить установку по
высоте других колес.
