1 692 104 611 2014-10-15| Robert Bosch GmbH

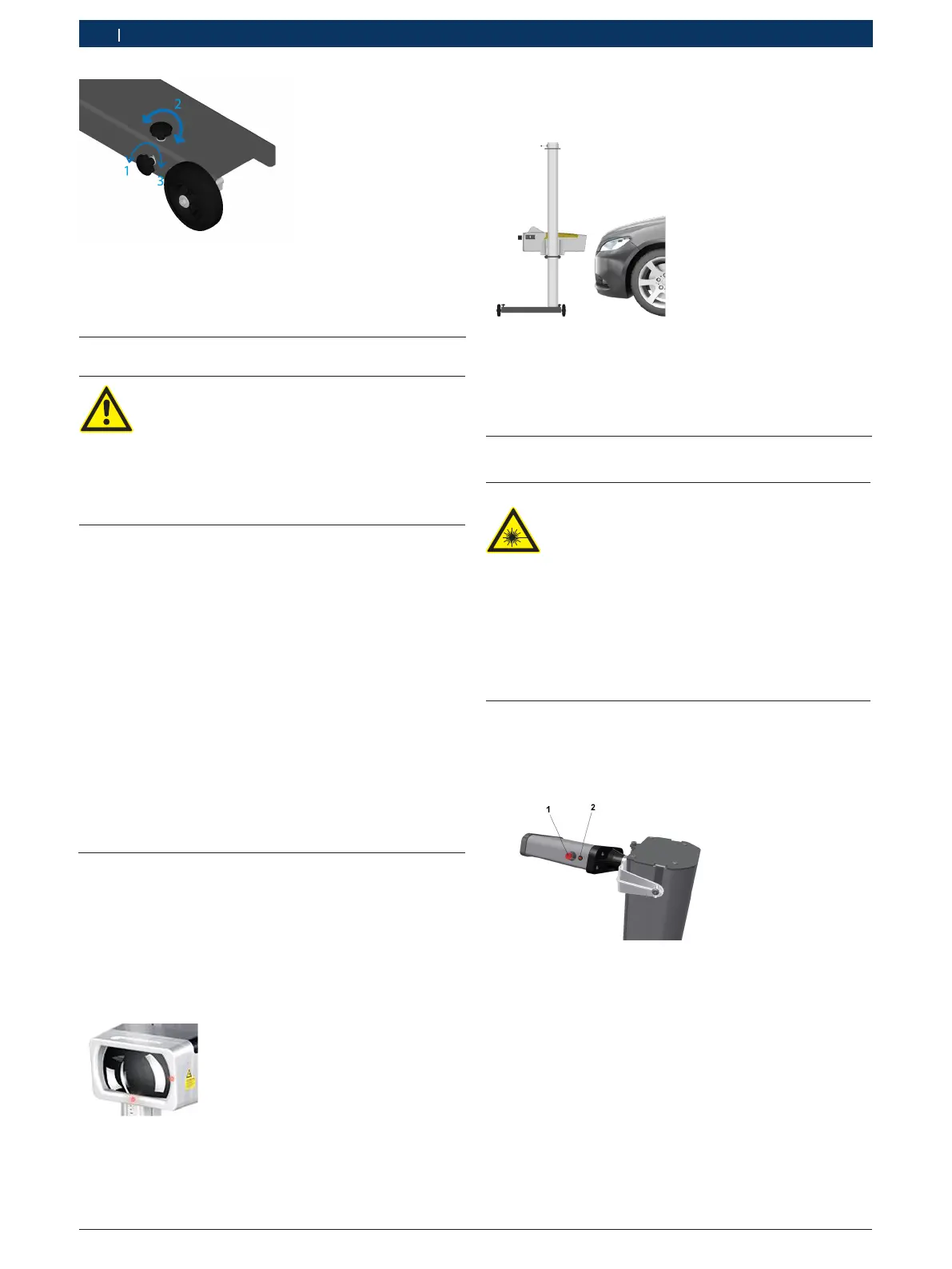

192 | HTD 8xx | Ovládánícs
Obr. 19: Nivelace na kolech
1 Upevňovací šrou
2 Přestavení seřizovacího šroubu
3 Upevňovací šrou
Obr. 20: Umístění přístroje na seřizování světlometů
"Přístroj je možné vyrovnat u vozidla.
5.2 Příprava vozidla
NEBEZPEČÍ – Nebezpečí udušení spalinami!
V uzavřených prostorách musí být při práci
sběžícím motorem zajištěn odvod škodlivých
spalin vznikajících spalováním.
¶ Zajistěte dobré větrání.
¶ Test světlometů provádějte jen při
zapnutém odsávacím zařízení spalin.
! U vozidel s pneumatickým odpružením nastartujte
motor pět minut před začátkem testu a kontrolu/
nastavení provádějte s běžícím motorem!
1. Ujistěte se, že jsou světlomety čisté a suché.
2. Jen u vozidel s regulací dosahu světlometů:
Nastavte regulátor na "0".
3. Odstraňte vše, co by mohlo ovlivnit správnou polohu
vozidla, např. bláto, sníh, led atd.
4. Pneumatiky vozidla vyrovnejte rovně.
5. Ujistěte se, že vozidlo nemá prohnutý rám.
6. Zkontrolujte, zda je správné nahuštění pneumatik.
7. Spusťte motor.
"Je možné umístění přístroje na seřizování světlometů.
5.3 Umístění zařízení
¶ Najeďte zařízením cca 30 cm před světlomet, který
chcete kontrolovat.
! Funkce křížového laseru umožňuje snadné umístění
testeru světlometů. Tester světlometů musí být
vyrovnán na střed světlometu.
5.4 Vyrovnání u vozidla
Laserové záření může poškodit sítnici.
Následkem může být těžké poranění zraku.
¶ Laserový paprsek nikdy nemiřte na osoby,
obzvláště na obličej a oči.
¶ Nikdy se nedívejte přímo do laserového
zdroje.
¶ Zabraňte zrcadlení, např. zakrytím nebo
odstraněním reflektujících povrchů v okolí
laserového paprsku,
¶ dodržujte použití dle určeného účelu.
1. Vyberte si v přední části vozidla dvě části, například
oba okraje světlometu.
2. Zapněte vyrovnávací laser.
1. Tlačítko Zap/Vyp
2. Indikace stavu výstražná LED
3. Sloupek se světelným rozváděčem otočte tak daleko,
aby oba vztažné body souhlasily s linií promítanou
vyrovnávacím laserem.
4. Vypněte vyrovnávací laser.
"Přístroj na seřizování světlometů je správně vyrovnán,
pokud se laserový paprsek nachází paralelně ke dvěma
symetrickým vztažným bodům čelní strany vozidla.
! Před aktivací se na displeji LCD zobrazí výstražné
hlášení "Pozor! Bude aktivován laser" .
