3.5 Montaje

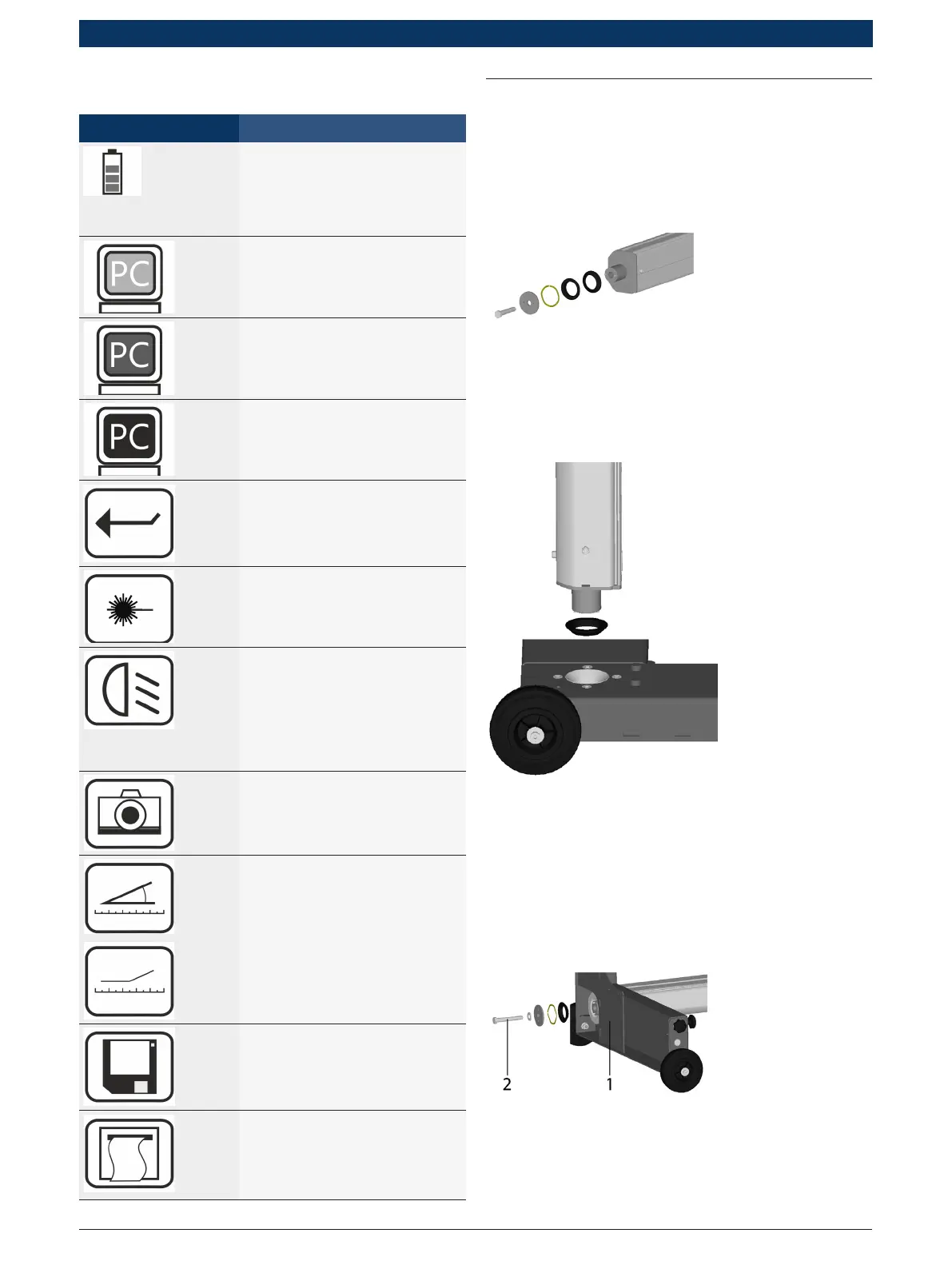

3.5.1 Montar el aparato
Montaje del aparato:
1. Agarrar la columna y soltar el tornillo, la arandela, el
muelle ondulado y el anillo de rodamiento del perno.
Fig. 4: Preparar la columna
2. Insertar la columna en el carro. Prestar atención a
que la arandela de acoplamiento que se encuentra
en medio esté bien centrada.
Fig. 5: Insertar la columna en el carro
3. Volver a colocar el tornillo y la arandela. Prestar
atención a que el anillo de rodamiento que se
encuentra en la columna esté bien centrado. Apretar
el tornillo hasta que alcance el tope para eliminar
la holgura del soporte. Apretar otro cuarto de giro,
siempre prestar atención a la alineación.
Fig. 6: Atornillar la columna al carro
1 Carro
2 Tornillo de fijación
4. Volver a colocar el dispositivo en sentido vertical
ycontrolar la alineación correcta entre el carro y la
columna y el giro de esta última.
En la visualización se utilizan los siguientes símbolos:
Símbolo Función
Indicación de estado de la carga de
la batería.
Cuando el símbolo aparece en rojo,
el aparato se debe cargar con el
cargador de baterías (incluido en el
volumen de suministro).
Indicación de estado de la conexión
con el ordenador:
CONECTADO
Indicación de estado de la conexión
con el ordenador:
SIN CONECTAR
Indicación de estado de la conexión
con el ordenador:
LOS DATOS TRANSMITIDOS O
RECIBIDOS NO SON VÁLIDOS
Tecla de la pantalla táctil Atrás:
se accede a la pantalla anterior.
Tecla de la pantalla táctil Láser:
encendido y apagado del láser
interno. Con el láser encendido, la
tecla se ilumina en verde.
Tecla de la pantalla táctil Inicio
medición:
inicia la medición. Se enciende
el láser interno y la tecla aparece
de color. El color indica el tipo de
faro (luz de cruce - verde, luz de
carretera - azul, luz antiniebla -
naranja).
Tecla de la pantalla táctil Live:
La pantalla muestra la imagen en
directo que proyecta el faro en el
interior del cajón de luz.
Tecla de la pantalla táctil Ángulo:
abre la ventana para la medición del
ángulo de inclinación del faro.
Tecla de la pantalla táctil Gráfico:
abre la ventana con la
representación gráfica del punto
de medición que se proyecta en la
pantalla interna del cajón de luz.
Tecla de la pantalla táctil Guardar:
archiva los datos y los transmite al
ordenador.
Tecla de la pantalla táctil Imprimir:
imprime el resultado de las pruebas.
Tab. 1: Símbolos de la visualización
