1 692 104 611 2014-10-15| Robert Bosch GmbH
Obsługa | HTD 8xx | 175 pl
5.7.2 Kontrola ustawienia reflektorów świateł
mijania

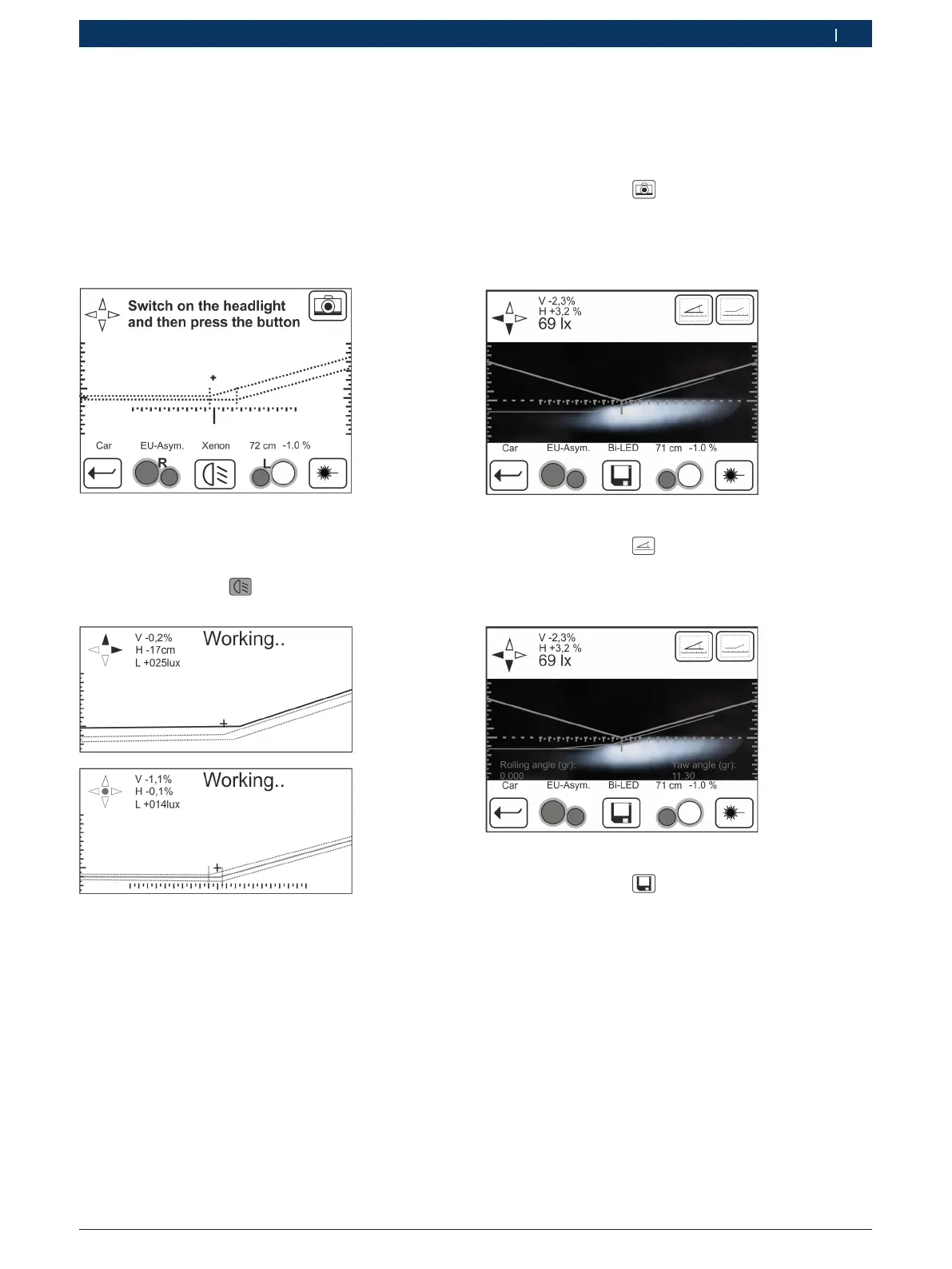

Okno pokazane na Rys. 28 (przykład) pokazuje
ustawienia dla pojazdu:
R typ pojazdu z 2 reflektorami
R typ reflektora (światło mijania)
R strona (prawa)
R Obie linie znajdujące się się powyżej podziału skali
pokazują dopuszczalne granice tolerancji dla reflektora
Rys. 28: Przykład: ustawienia pojazdu dla świateł mijania
1. Włączyć światła mijania pojazdu.
2. Nacisnąć przycisk (Rozpocznij pomiar świateł
mijania).
Rys. 29: Reflektor niewycentrowany (u góry) i wycentrowany
(udołu)
"Na ekranie wyświetlany jest stan reflektora:
$ "o" poza zakresem tolerancji w górę,
$ "u" poza zakresem tolerancji w dół,
$ "v" poza zakresem tolerancji w prawo,
$ "z" poza zakresem tolerancji w lewo,
$ zielony punkt pośrodku = wycentrowany,
$ Czerwona linia informuje, że reflektor nie jest
prawidłowo wycentrowany. Po prawidłowym
wycentrowaniu linia znajduje się w obrębie
dopuszczalnej granicy tolerancji i kolor zmienia
się na zielony.
3. Ustawiać reflektor, aż urządzenie wyświetli "OK".
4. Nacisnąć przycisk (na żywo), aby przejść z trybu
kontroli reflektora w tryb podglądu "na żywo".
Ekran pokazuje obraz wiązki, którą reflektor rzuca
do wnętrza projektora. jej pozycję można kontro-
lować w trybie "na żywo".
Rys. 30: Pozycja wiązki światła
5. Nacisnąć przycisk (kąt), aby określić kąt
nachylenia reflektora.
Ekran pokazuje kąt przechylenia (z lewej) i kąt
odchylenia od osi pionowej (z prawej) reflektora.
Rys. 31: Kąt nachylenia reflektorów
6. Nacisnąć przycisk (zapisz).
5.7.3 Kontrola ustawienia reflektorów świateł
drogowych
Okno pokazane na Rys. 32 (przykład) pokazuje
ustawienia dla pojazdu:
R typ pojazdu z 2 reflektorami
R typ reflektora (światło drogowe)
R strona (prawa)
R Kwadrat otaczający krzyżyk pośrodku obrazu określa
dopuszczalne granice tolerancji dla reflektora
