1 692 104 611 2014-10-15| Robert Bosch GmbH
Ovládání | HTD 8xx | 195 cs

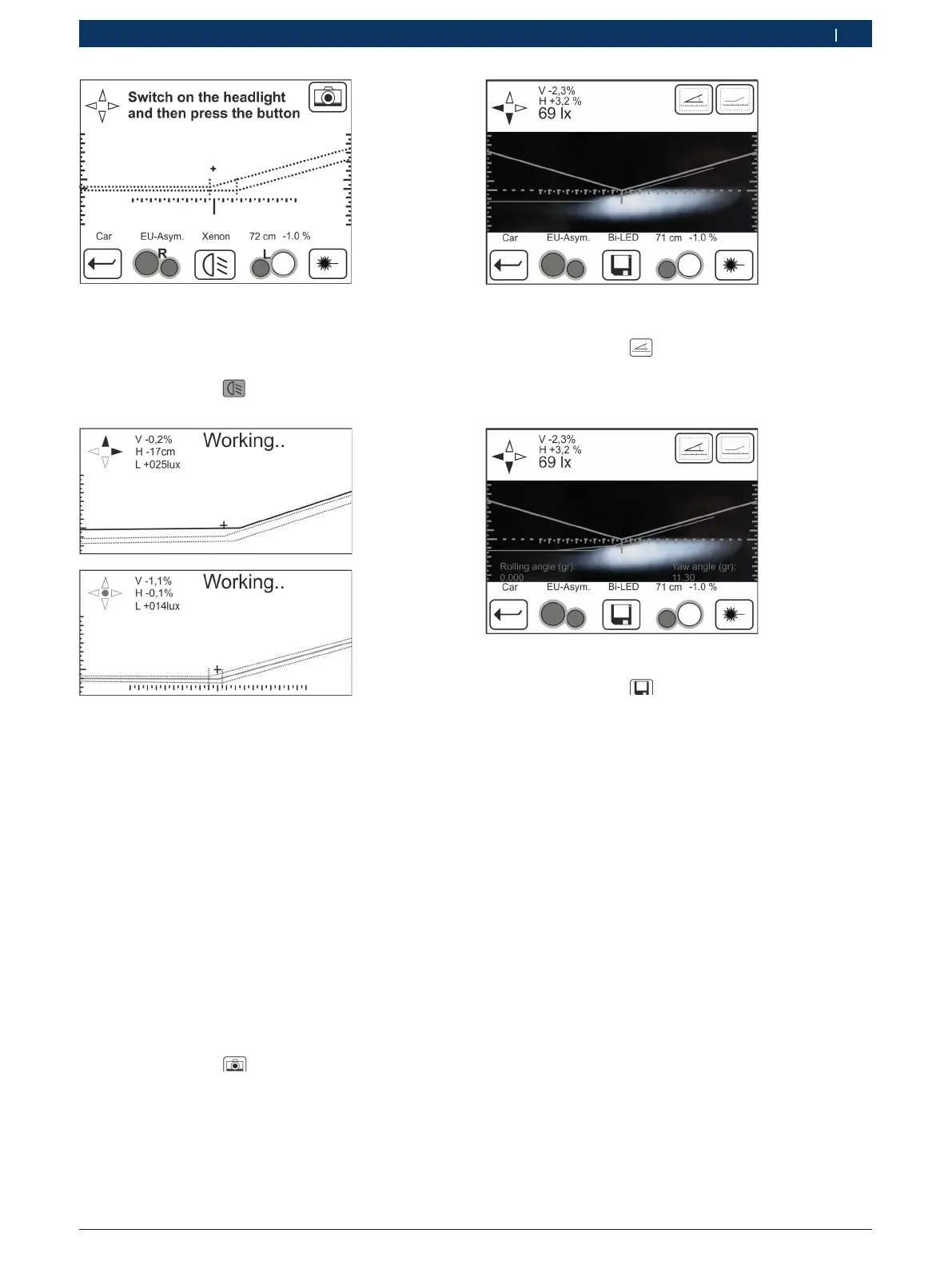

Obr. 28: Příklad: Nastavení vozidla pro tlumené světlo
1. Zapněte tlumené světlo vozidla.
2. Stiskněte tlačítko (Start měření tlumeného
světla).
Obr. 29: Světlomet nevycentrovaný (nahoře) a vycentrovaný (dole)
"Obrazovka zobrazuje stav světlometu:
$ "o" mimo toleranci nahoře,
$ "u" mimo toleranci dole,
$ "v" mimo toleranci vpravo,
$ "z" mimo toleranci vlevo,
$ zelený bod ve středu = centrováno,
$ Červená linie zobrazuje, že světlomet není
správně vycentrován. Při správném centrování
selinie nachází uvnitř přípustné meze tolerance,
abarva se změní na zelenou.
3. Nastavujte světlomet tak dlouho, až přístroj
zobrazuje "OK".
4. Stiskněte tlačítko (Live), aby se před zkouškou
světlometu přešlo do režimu Live.
Obrazovka zobrazuje obrázek světelného paprsku,
který světlomet promítá dovnitř světelného rozvá-
děče. Polohu je možné v režimu Live kontrolovat.
5.7.3 Test dálkových světlometů
Obrazovka na Obr. 320 (příklad) ukazuje nastavení
vozidla:
R Typ vozidla se 2 světlomety
R Typ světlometu (dálkové světlo)
R Strana (pravá)
R Čtverec kolem nitkového kříže ve středu zobrazuje
přípustné meze tolerance světlometu
Obr. 30: Poloha světelného paprsku
5. Stiskněte tlačítko (úhel) pro určení úhlu sklonu
světlometu.
Obrazovka zobrazuje úhel klopení (vlevo) a úhel
stáčení (vpravo) světlometu.
Obr. 31: Úhel sklonu světlometů
6. Stiskněte tlačítko (uložit).
