1 692 104 611 2014-10-15| Robert Bosch GmbH
Bedienung | HTD 8xx | 17 de
5.7.4 Nebelscheinwerfer testen
Der Bildschirm in Fig. 36 (Beispiel) zeigt die Einstellun-
gen für das Fahrzeug an.

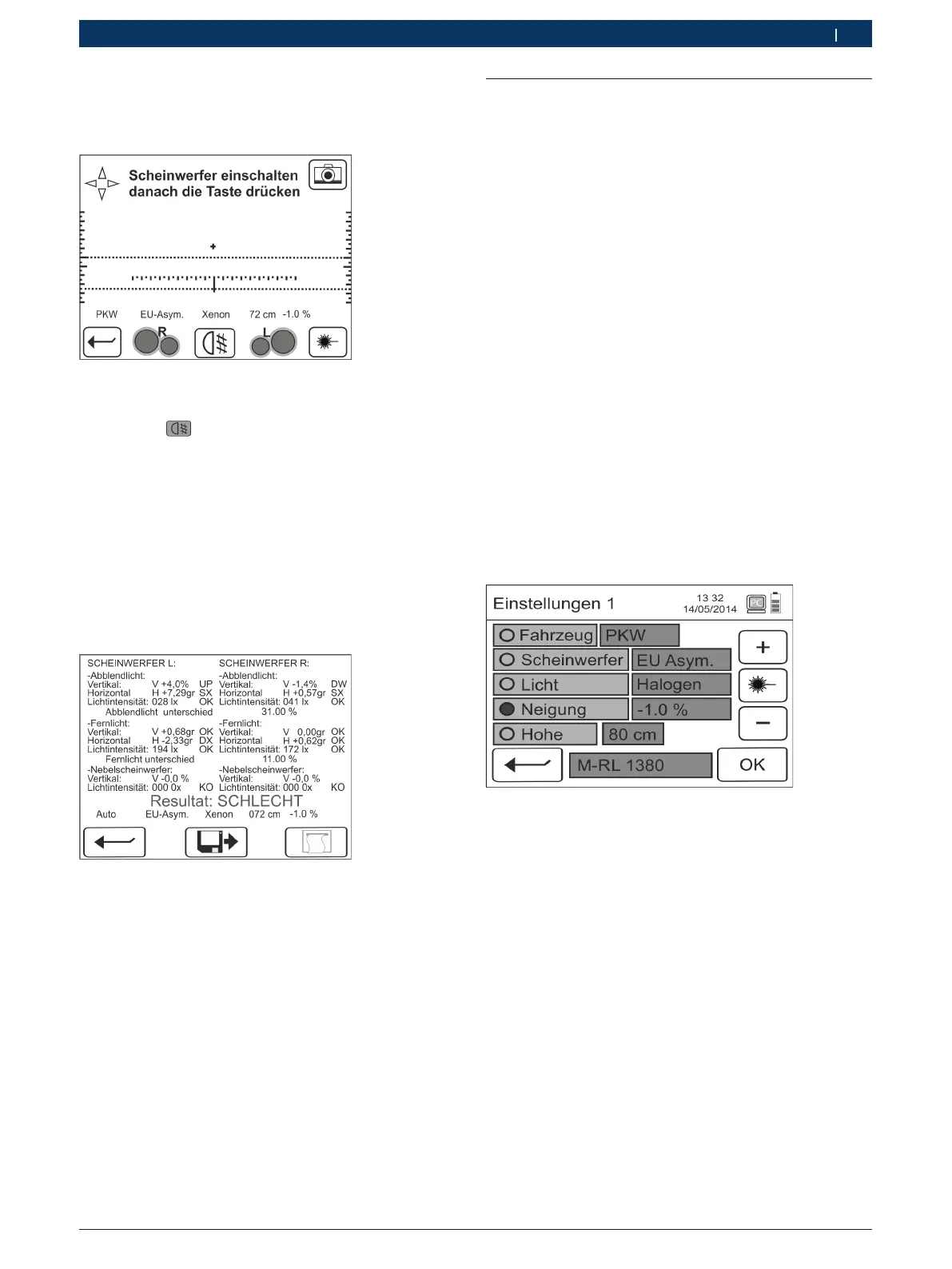

Fig. 37: Beispiel: Fahrzeugeinstellungen für Nebelscheinwerfer
1. Den Nebelscheinwerfer des Fahrzeugs einschalten.
2. Die Taste (Start Messung Nebelscheinwerfer)
drücken.
3. Die Vertikalneigung und die Lichtstärke des Nebel-
scheinwerfers kontrollieren.
5.7.5 Test abschließen
Nach dem Testen aller Scheinwerfer auf beiden Seiten
des Fahrzeugs erscheint am Bildschirm das Testproto-
koll.
5.8 Freier Test
Beim freien Test kann der Anwender wählen, welche
Scheinwerfer getestet werden sollen. Auch die Reihen-
folge der Tests ist frei wählbar.
5.8.1 Einstellungen für das Fahrzeug
! Geräte mit Rollenwagen müssen für jeden Schein-
werfer einzeln mit dem Ausricht-Laser ausgerichtet
werden.
! Die Neigung der Hell-Dunkelgrenze der Scheinwerfer
muss dem geltenden Gesetz nach ECE-Regulierung
entsprechen:
$ Bei Abblendlichtern, die im Abstand bis zu max.
80 cm vom Boden angebracht sind, muss die Nei-
gung mindestens 1% betragen.
$ Bei Abblendlichtern mit einem Abstand von mehr
als 80 cm muss die Neigung mindestens 1.5%
betragen.
Nach dem Auswählen der Testart erscheint das Menü
"Einstellungen". Geben Sie in diesem Menü die fahr-
zeugtypischen Einstellungen ein.
Fig. 39: Menü "Einstellungen"
1. Fahrzeugtyp eingeben:
$ Kraftfahrzeuge (Auto und LKW): zwei Scheinwer-
fer
$ Motorfahrzeug: ein Scheinwerfer
$ Kleinkrafträder: nur ein Abblendlicht
2. Scheinwerfertyp eingeben:
$ EU-asymmetrisch
$ EU-symmetrisch
$ UK
3. Lichttyp eingeben:
$ Halogen
$ Xenon
$ Bi-Xenon
$ LED
$ Bi-LED
4. Neigung des Scheinwerfers eingeben: Auf dem
Oberteil des Scheinwerfers die Neigung der Hell-
Dunkelgrenze ablesen, die vom Hersteller angegeben
Fig. 38: Beispiel für Testprotokoll
Am Ende der offiziellen Testprozedur überträgt das Ge-
rät über die serielle Schnittstelle (RS232) die Daten an
den Stations-PC.
