1 692 104 611 2014-10-15| Robert Bosch GmbH
Описание изделия | HTD 8xx | 247 ru

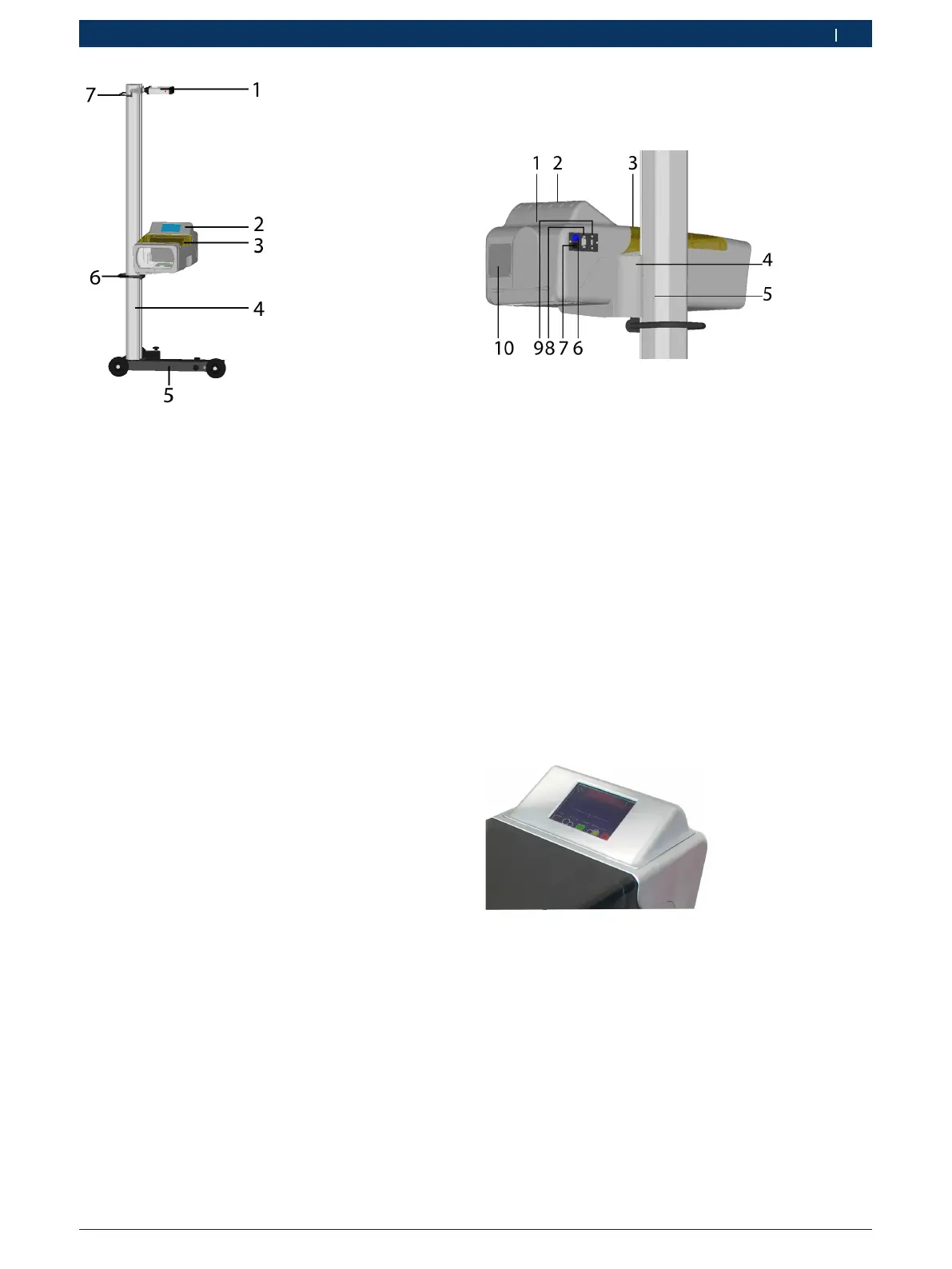

Рис. 1: Компоненты
1 Лазерный нивелир
2 Панель управления с сенсорным дисплеем
3 Световой короб
4 Стойка
5 Роликовая тележка
6 Ручка стойки
7 Ручка
R Лазерный нивелир:
Для выравнивания прибора по транспортному
средству.
R Панель управления:
Содержит ЖК цветной монитор с сенсорным дис-
плеем. Визуализация позволяет простым обра-
зом выполнять ряд функций. При этом она дает
инструкции оператору во время контроля фар.
R Световой короб:
Монтирован на стойке и может перемещаться
вручную по высоте.
R Стойка:
Может поворачиваться примерно на 30°, для
выравнивания по транспортному средству. На
стойке размещена сантиметровая шкала, чтобы
позиционировать световой короб точно относи-
тельно фар. В стойку монтирован противовес на
тросе (регулировка светового короба по высоте).
R Роликовая тележка:
для перемещения прибора. Три из четырех колес
можно переставить по высоте.
3.4.2 Световой короб
В световом коробе содержатся компоненты для
контроля и настройки фар транспортных средств.
Рис. 2: Световой короб
1 Крепежный винт для панели управления
2 Панель управления
3 Ватерпас для горизонтального выравнивания
4 Скользящий башмак для регулировки по высоте
5 Измерительная шкала
6 Гнездо для зарядного устройства
7 Переключатель
8 Последовательный интерфейс
9 Разъем USB
10 Опционально: принтер
Панель управления фиксируется крепежным винтом,
при необходимости, ее можно повернуть на 180°.
В световом коробе находится лазерное устройство
для обнаружения центра фары. При этом лазерный
крест проецируется на фару.
3.4.3 Панель управления
Реглоскоп обслуживается через систему визуали-
зации с панели управления (с сенсорным дисплеем).
Рис. 3: Панель управления с сенсорным дисплеем
