194 | HTD 8xx | Ovládánícs
5.7 Oficiální test
Oficiální test je volitelný jen tehdy, pokud je přístroj
na seřizování světlometů provozován v síti. V takovém
případě obdrží přístroj nastavení vozidla od PC a
automaticky zapne oficiální test.
Uživatel by měl provést kontrolu všech světlometů.
Software udává pořadí jednotlivých testů.
5.7.1 Nastavení pro vozidlo
! Přístroje vybavené vozíkem musí být pro každý
světlomet jednotlivě vyrovnány pomocí vyrovnávacího
laseru.
! Sklon hranice světlo-tma světlometu musí odpovídat
platnému zákonu podle regulování ECE:
$ U tlumených světel, která jsou umístěna v max.
vzdálenosti od podlahy 80 cm musí být sklon
nejméně 1 %.
$ U tlumených světel, která jsou umístěna ve
vzdálenosti vyšší než 80 cm musí být sklon
nejméně 1,5 %.
i Při testování pravého nebo levého světlometu
vycházejte vždy ze směru jízdy.
Nabídka "Nastavení" zobrazuje nastavení typická pro
vozidlo.

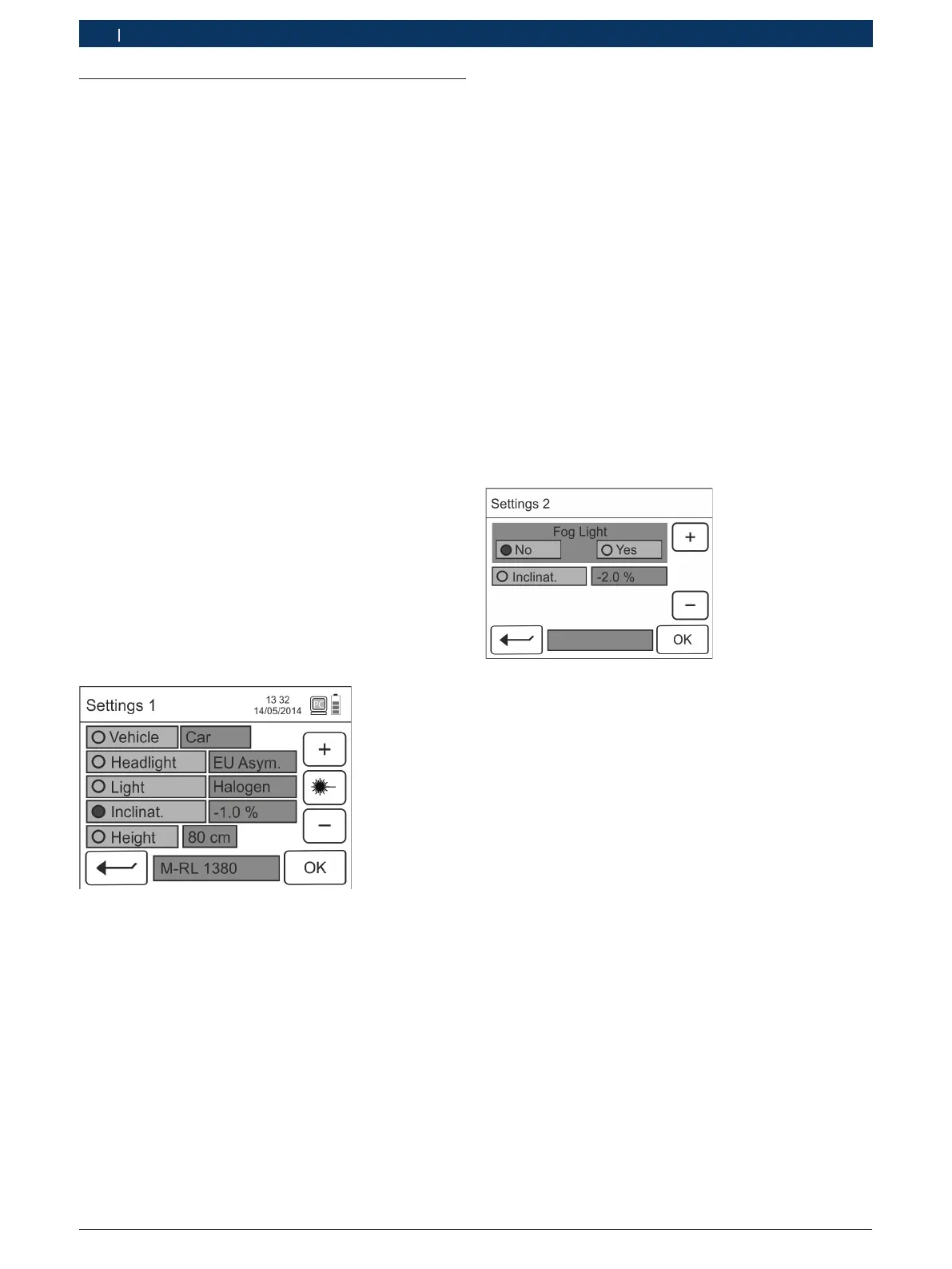

Obr. 26: Nabídka "Nastavení"
1. Typ vozidla:
$ Motorová vozidla (auta a nákladní vozidla):
dva světlomety
$ Motocykl: jeden světlomet
$ Malé motocykly: pouze jedno tlumené světlo
2. Typ světlometu:
$ EU-asymetrický
$ EU-symetrický
$ UK
5.7.2 Test tlumených světlometů
Obrazovka na Obr. 28 (příklad) ukazuje nastavení
vozidla:
R Typ vozidla se 2 světlomety
R Typ světlometu (tlumené světlo)
R Strana (pravá)
R Obě linie nad rozdělením stupnice zobrazují
přípustné meze tolerance světlometu
3. Typ světla:
$ halogenové
$ xenony
$ Bi-xenony
$ LED
$ Bi-LED
4. Sklon světlometu: Na horní části světlometu
odečtěte sklon hranice světlo-tma, který je stanoven
výrobcem (např. 1,2 %). Tuto hodnotu nastavte
pomocí tlačítek + a –.
5. Výška světelného rozváděče od podlahy:
$ Požadovaná hodnota je zobrazována na levé
straně,
$ aktuální výška je zobrazována vpravo.
$ Aktuální výška se zobrazí podložena červeně,
pokud se liší od požadované hodnoty: Nastavte
pomocí tlačítek + a –.
6. Pokud jsou všechna zadání správná, potvrďte pomocí
OK.
7. Zobrazí se dotaz, zda chcete provést test mlhovek.
Obr. 27: Dotaz na mlhovky
8. Pokud je mlhovka k dispozici, potvrďte dotaz pomocí
Ano. Pokud nechcete testovat žádnou mlhovku,
odpovězte pomocí Ne.
"Nyní je možné spustit oficiální test.
i Pokud se předepsaný sklon liší od údajů výrobce,
vyrovnejte zkušební zadání pomocí tlačítek +/-.
