1 692 104 611 2014-10-15| Robert Bosch GmbH
238|HTD8xx|操作zh

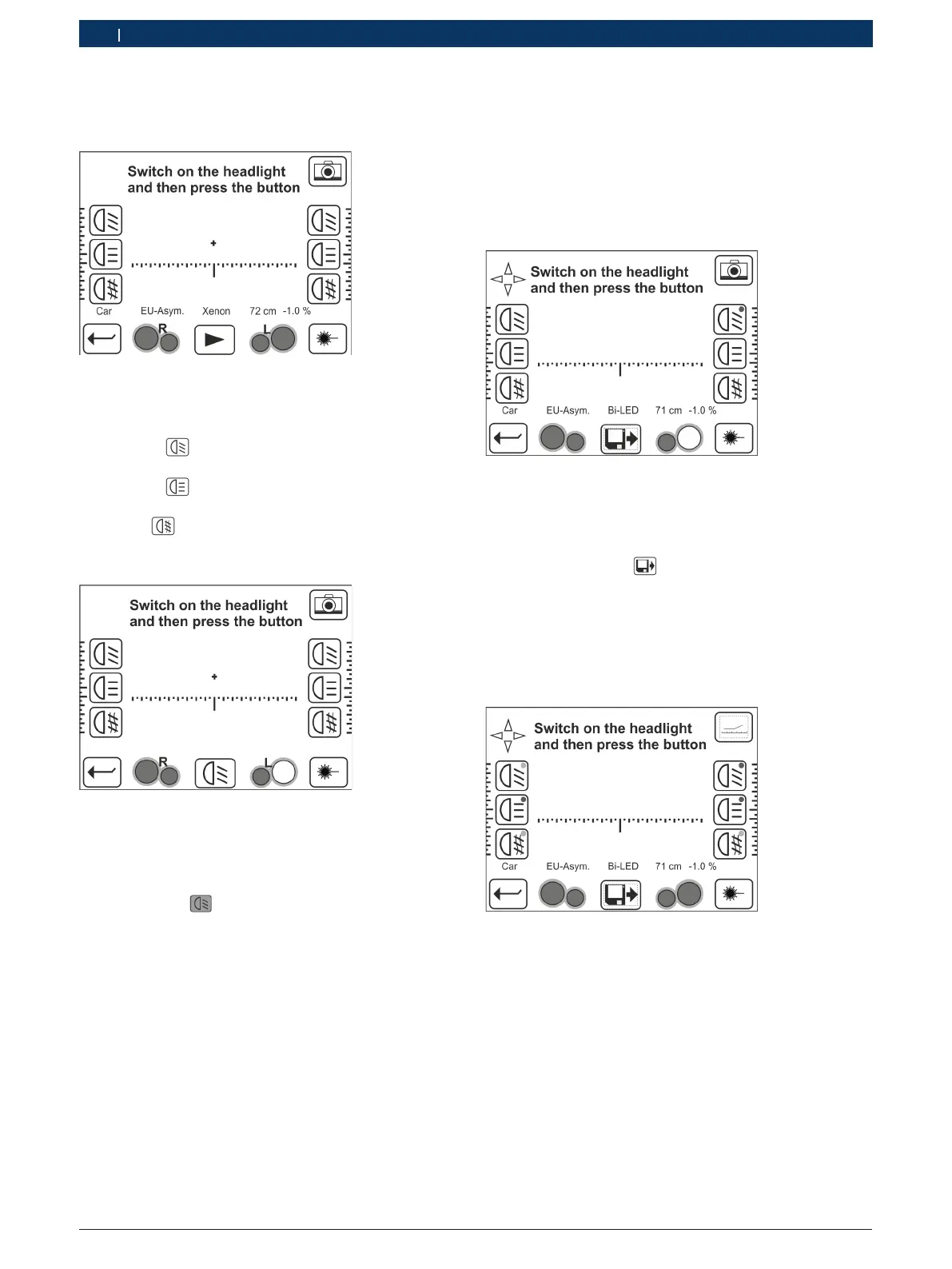

插图 41: 开始自由测试（示例）
屏幕显示选择的前照灯（插图 41 的示例中的右侧近光灯）。
2. 开启指定的前照灯。
3. 按下启动测量 符号，以启动测试。
5.8.3 测试结果
在测试结束后，符号中的彩色点显示相应前照灯的测试结
果：
插图 42: 测试结果示例：右侧近光灯
R 绿点：前照灯已检测，结果正常，
R 红点：前照灯已检测，结果不正常。
在每次测试后，使用者可以结束前照灯检测（不必测试所有
前照灯），通过按符号 调出报告。
5.8.4 结束测试
在对车辆两侧希望的前照灯进行测试后，在屏幕上显示结果
（在前照灯符号中的彩色点，另请参见插图 42）。
插图 43: 测试结果示例（所有前照灯已检测）
5.8.2 开始测试
在输入车辆设置后，显示出用于选择应测试的前照灯的屏
幕。
插图 40: 选择前照灯
1. 点击应测试的前照灯符号。
$ 近光灯 左侧或右侧、
$ 远光灯 左侧或右侧、
$ 雾灯 左侧或右侧。
显示出用于启动自由测试的屏幕。
测试过程在下列章节中进行描述：
R 近光灯：参见第 <?>5.7.2 auf Seite 2346.7.2，
R 远光灯：参见第 <?>5.7.3 auf Seite 2356.7.3，
R 雾灯：参见第 <?>5.7.4 auf Seite 2366.7.4，
