1 692 104 611 2014-10-15| Robert Bosch GmbH
Obsługa | HTD 8xx | 171 pl
R "C": odchylenie punktu załamania od kierunku
pionowego (określane też jako kąt pochylenia).
Ta wartość jest zawsze wskazywana jako wartość
bezwzględna; możliwe są następujące jednostki:
%, cm / 10 m, stopień
R "D": odchylenie punktu załamania od kierunku
poziomego. Ta wartość jest zawsze wskazywana
jako wartość bezwzględna; możliwe są następujące
jednostki:
%, cm / 10 m, stopień
R "α": kąt między "barkiem" i częścią poziomą granicy
światła-cienia (w przypadku asymetrycznych świat
mijania określany też jako kąt odchylenia od osi).
R "b": kąt między lewą stroną granicy światła-cienia i
poziomą (określany też jako kąt przechylenia, wynosi
z reguły 0°).
4.3 Światła drogowe

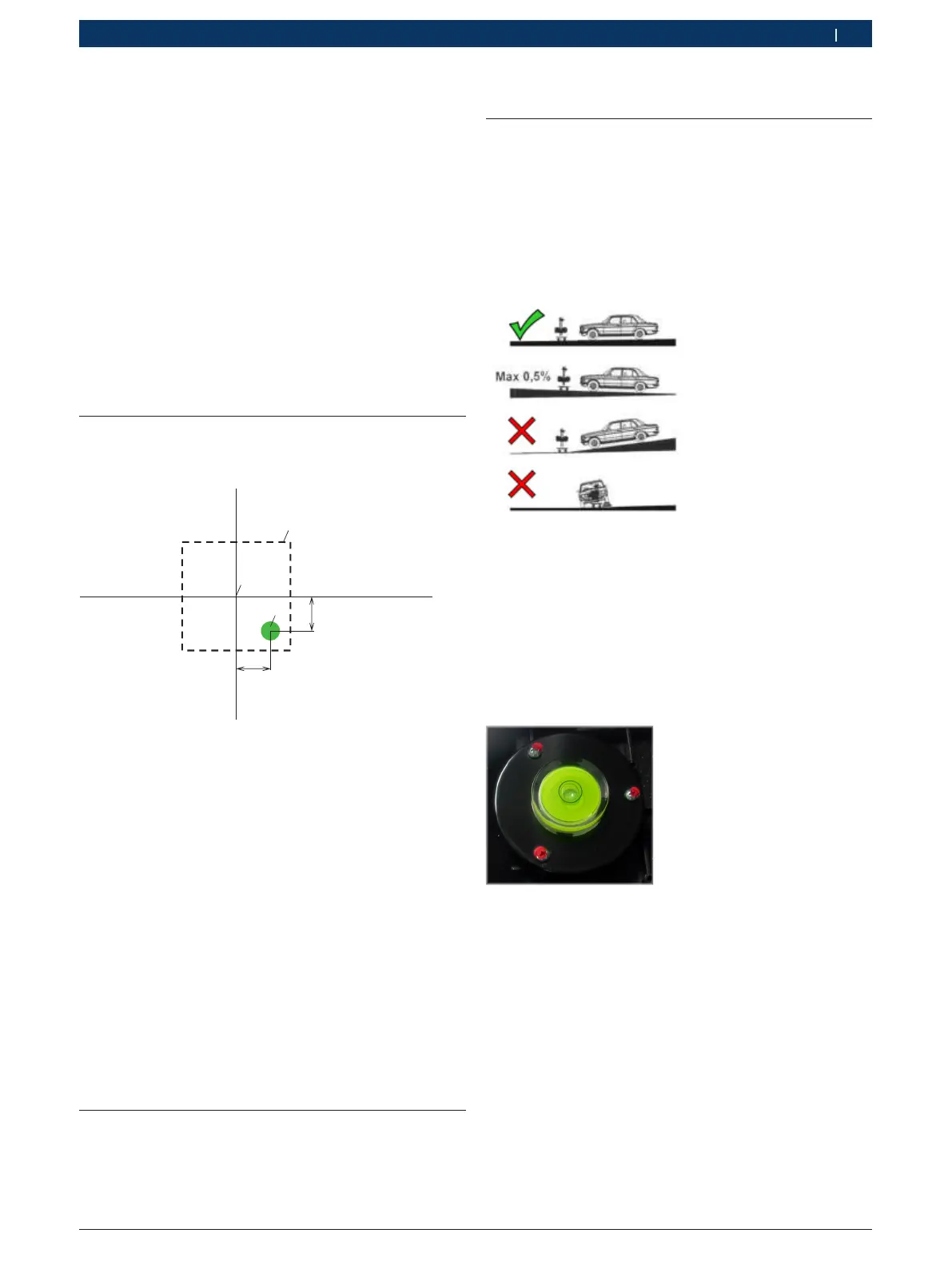

Poniższa ilustracja przedstawia najważniejsze wielkości
pomiarowe dla świateł drogowych.
hh
v
v‘
HV
E
F
G
H
I
Rys. 16: Wielkości pomiarowe dla świateł drogowych
R "E": punkt zerowy przyrządu do ustawiania
reflektorów (centrum reflektora). Ten punkt stanowi
podstawę wartości pomiarowych. Wszystkie
mierzone odchylenia odnoszą się do tego punktu.
R "F": zakres tolerancji. Środek plamy świetlnej
reflektorów świateł drogowych powinien się
znajdować w obrębie tego pola.
R "G": środek plamy świetlnej.
R "H": pozioma odległość środka plamy świetlnej
od punktu środkowego. Możliwe są następujące
jednostki:
%, cm / 10 m, stopień
R "I": pionowa odległość środka plamy świetlnej
od punktu środkowego. Możliwe są następujące
jednostki:
%, cm / 10 m, stopień
4.4 Reflektory świateł przeciwmgielnych
Pomiar reflektora świateł przeciwmgielnych odbywa
się podobnie jak w przypadku świateł mijania. Różnica
polega na tym, że granica światła-cienia nie jest tu
załamana, lecz tworzy ciągłą poziomą linię.
5. Obsługa
5.1 Czynności przygotowawcze
5.1.1 Powierzchnia robocza
Warunkiem prawidłowego ustawienia reflektorów jest
ustawienie urządzenia na równej płaskiej powierzchni.
Jeżeli jest to niemożliwe, przyrząd do ustawiania
reflektorów i pojazd muszą być przynajmniej ustawione
na powierzchniach o równomiernej różnicy wysokości.
Nie może ona przekraczać wartości nachylenia 0,5 %.
Rys. 17: Nachylenie powierzchni roboczej
5.1.2 Pozycja pozioma
Do kontroli pozycji poziomej przyrządu do ustawiania
reflektorów służy poziomnica w projektorze.
1. Ustawić przyrząd do ustawiania reflektorów
wmiejscu pracy.
2. Skontrolować poziom na poziomnicy znajdującej się
wewnątrz projektora.
Rys. 18: Poziomnica
3. Jeżeli pozycja urządzenia nie jest prawidłowo
zniwelowana, zmienić ustawienie w wózku na
kółkach. Trzy kółka można ustawiać na wysokość.
$ Lekko poluzować śrubę mocującą kółko.
$ Zmienić nachylenie, obracając znajdującą się
powyżej śrubę nastawczą.
$ Ponownie dokręcić śrubę mocującą kółka
$ W razie potrzeby wyregulować wysokość
pozostałych kółek.
