1 692 104 611 2014-10-15| Robert Bosch GmbH
256 | HTD 8xx | Пользование приборомru

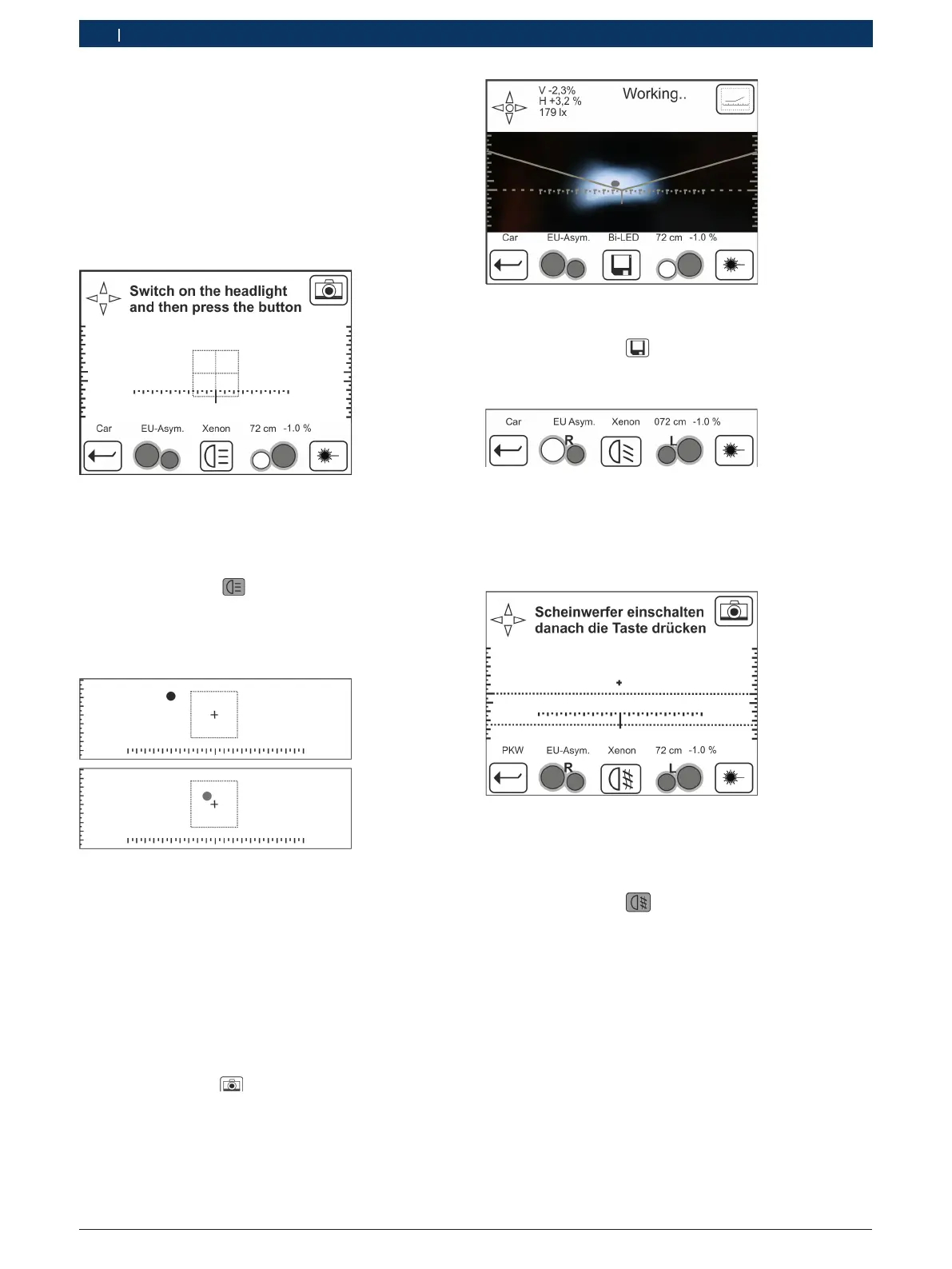

5.7.3 Проверка фар дальнего света
Дисплей на Рис. 320 (пример) показывает настройки
для транспортного средства:
R транспортное средство с 2 фарами
R тип фар (ближний свет)
R сторона (правая)
R Квадрат вокруг перекрестия в центре показывает
допустимые границы фары.
Рис. 32: Пример: Настройки транспортного средства
для дальнего света
1. Включить дальний свет транспортного средства.
2. Нажать клавишу (запуск измерения дальнего
света).
3. Подождать несколько секунд и проверить появле-
ние точки максимальной силы дальнего света.
Рис. 33: Фара не центрирована (вверху) и центрирована
(внизу)
"На дисплей выводится состояние фары:
$ Красная точка показывает, что фара неверно
центрирована.
$ При правильном центрировании точка нахо-
дится в пределах допусков и цвет меняется на
зеленый.
4. Настраивать фару до тех пор, пока прибор не
покажет "OK".
5. Нажать клавишу (Живой режим), чтобы пере-
йти от контроля фары в живой режим.
На дисплее появляется изображение луча
света, проецируемого фарой вовнутрь свето-
вого короба. Позицию можно проверить
в живом режиме.
5.7.4 Проверка противотуманных фар
Дисплей на РРис. 36 (пример) показывает настройки
для транспортного средства.
Рис. 36: Пример: Настройки транспортного средства для
противотуманных фар
1. Включить противотуманные фары транспортного
средства.
2. Нажать клавишу (запуск измерения противо-
туманных фар).
3. Проверить вертикальный уклон и силу света
противотуманной фары.
5.7.5 Завершение проверки
После проверки всех фар с обеих сторон транспорт-
ного средства у края экрана появляется протокол
проверки.
Рис. 34: Позиция луча света
6. Нажать клавишу (Сохранить).
"Проверить фары с другой стороны транспортного
средства.
Рис. 35: Проверка фар с другой стороны транспортного
средства
