5.7 Kontrola urzędowa
Kontrolę urzędową można wybrać tylko pod warunkiem,
że przyrząd do ustawiania reflektorów pracuje w sieci.
W takiej sytuacji urządzenie otrzymuje ustawienia
pojazdu z komputera i automatycznie rozpoczyna
kontrolę urzędową.
Operator powinien skontrolować wszystkie reflektory.
Oprogramowanie określa kolejność poszczególnych
kontroli.
5.7.1 Ustawienia dla pojazdu
! Urządzenia posiadające wózek na kółkach należy
poziomować przy użyciu lasera pozycjonującego
oddzielnie dla każdego reflektora.
! Pochylenie granicy światła-cienia reflektorów musi
być zgodne z obowiązującym ustawodawstwem
(regulacje ECE):
$ W przypadku reflektorów świateł mijania
zamocowanych w odległości maks. 80 cm od
podłoża nachylenie musi wynosić co najmniej 1 %.
$ W przypadku reflektorów świateł mijania
znajdujących się w odległości powyżej 80 cm
nachylenie musi wynosić co najmniej 1,5 %.
i Przy testowaniu prawego albo lewego reflektora
zawsze zaczynać od strony kierunku jazdy.
Menu "Ustawienia" pokazuje typowe dla pojazdu
ustawienia.

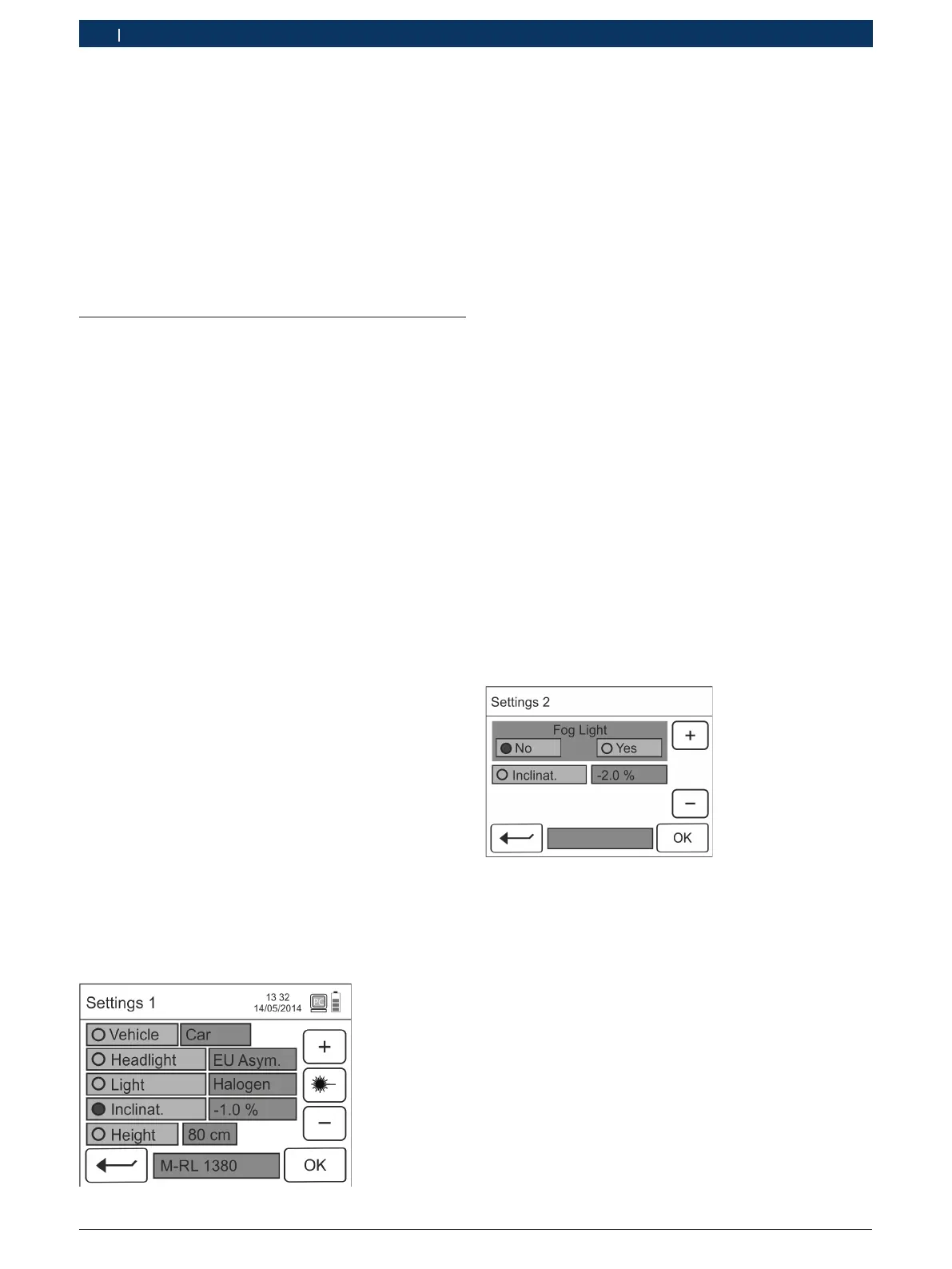

Rys. 26: Menu "Ustawienia"
1. Typ pojazdu:
$ Pojazdy mechaniczne (samochodowy osobowe
iciężarowe): dwa reflektory
$ Motocykl: jeden reflektor
$ Motorowery: tylko jeden reflektor światła mijania
2. Typ reflektora:
$ UE asymetryczny
$ UE symetryczny
$ W. Brytania
3. Typ oświetlenia:
$ Halogenowe
$ Ksenonowe
$ Biksenonowe
$ Diodowe
$ Bidiodowe
4. Nachylenie reflektora: Na górnej części reflektora
odczytać wartość nachylenia granicy światła-cienia
podaną przez producenta (np. 1,2 %). Ustawić tę
wartość przyciskami + i –.
5. Wysokość projektora nad podłożem:
$ wartość zadana jest wyświetlana z lewej strony,
$ aktualna wysokość jest wyświetlana z prawej
strony.
$ Aktualna wysokość wyświetlana jest na
czerwonym tle, jeżeli nie jest zgodna z wartością
zadaną: ustawić wartość przyciskami + i –.
6. Jeżeli wszystkie wartości są prawidłowe, potwierdzić
przyciskiem OK.
7. Pojawi się monit, czy mają zostać skontrolowane
reflektory przeciwmgielne.
Rys. 27: Monit dotyczący reflektorów przeciwmgielnych
8. Jeżeli pojazd posiada reflektory przeciwmgielne,
potwierdzić monit przyciskiem Tak. Jeżeli reflektor
przeciwmgielny nie ma być sprawdzany, nacisnąć
przycisk Nie.
"Można teraz rozpocząć kontrolę urzędową.
i Dopasować parametry testowe przyciskami +/-, jeżeli
wymagane nachylenie jest inne niż podane przez
producenta.
i Kontrolę urzędową można wybrać tylko pod
warunkiem, że przyrząd do ustawiania reflektorów
pracuje w sieci. W takiej sytuacji urządzenie
otrzymuje ustawienia pojazdu z komputera.
6. Wybrać żądaną kontrolę:
$ Kontrola urzędowa, patrz Rozdz.5.7
$ Kontrola standardowa, patrz Rozdz.5.8
"Teraz można wprowadzić ustawienia pojazdu.
! Aby uzyskać dalsze informacje na temat włączania
urządzenia do sieci, należy się skontaktować z
technikiem serwisowym firmy Beissbarth.
