1 692 104 611 2014-10-15| Robert Bosch GmbH
8 | HTD 8xx | Produktbeschreibungde

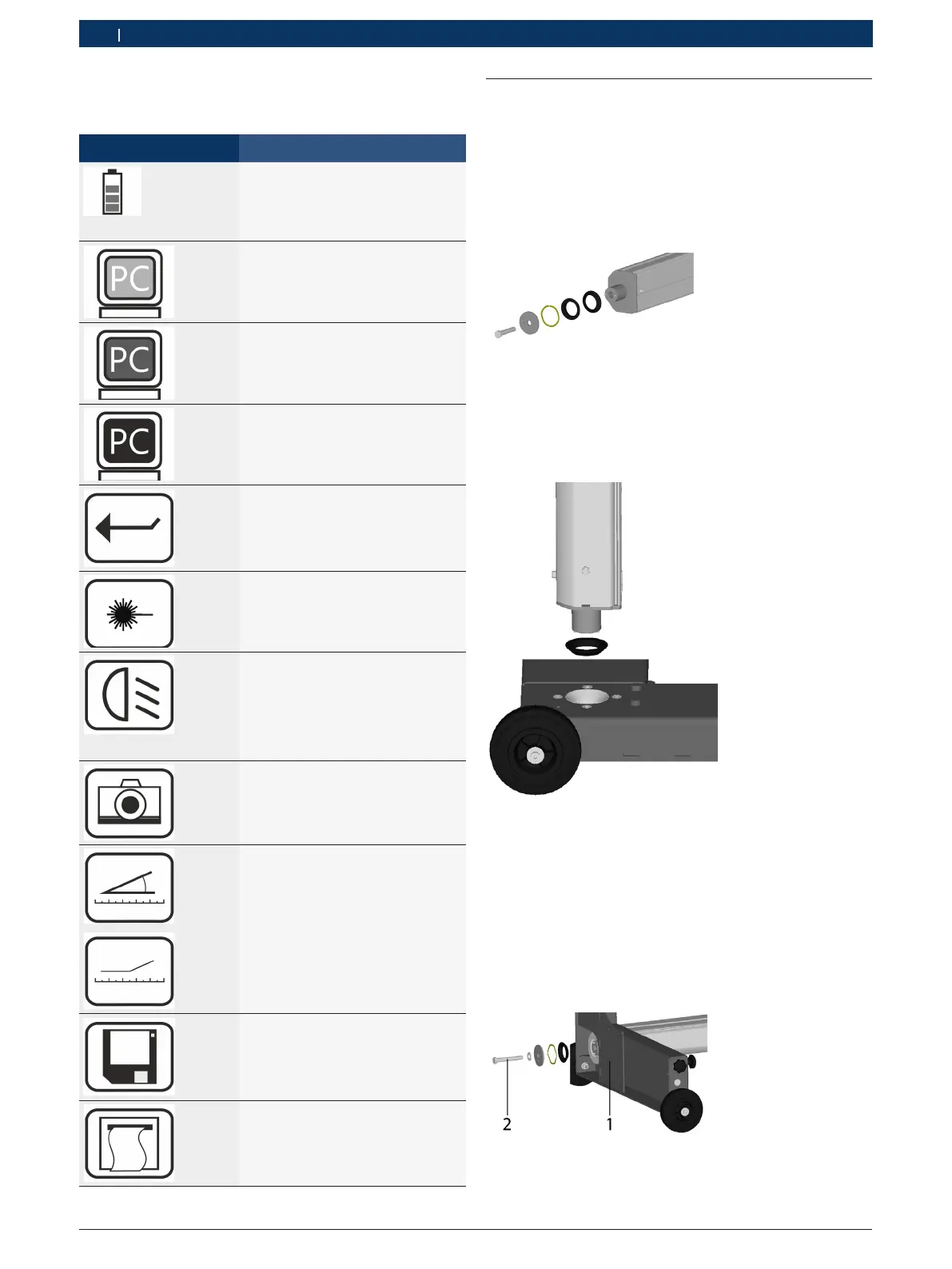

3.5 Montage
3.5.1 Gerät montieren
Montieren des Geräts:
1. Die Säule nehmen und die Schraube, die Unter-
legscheibe, die Wellenfeder und den Lagerring vom
Bolzen lösen.
Fig. 4: Säule vorbereiten
2. Die Säule in den Rollenwagen stecken. Dabei darauf
achten, dass der an der Säule liegende Lagerring
zentriert wird.
Fig. 5: Säule in den Rollenwagen stecken
3. Die Schraube, die Unterlegscheibe, die Wellenfeder
und den Lagerring wieder anbringen. Dabei die zwei
Bohrungen mit den Stiften zentrieren. Die Schraube
anziehen, bis sie den Anschlag erreicht und somit
das Spiel des Ständers beseitigen. Um eine weitere
Vierteldrehung anziehen, dabei stets auf die Aus-
fluchtung achten.
Fig. 6: Säule am Rollenwagen festschrauben
1 Rollenwagen
2 Befestigungsschraube
In der Visualisierung werden folgende Symbole verwen-
det:
Symbol Funktion
Statusanzeige der Batterieladung.
Wenn das Symbol rot erscheint,
muss das Gerät mit dem Batteriela-
degerät geladen werden (im Liefer-
umfang enthalten).
Statusanzeige der Verbindung zum
Stations-PC:
VERBUNDEN
Statusanzeige der Verbindung zum
Stations-PC:
NICHT VERBUNDEN
Statusanzeige der Verbindung zum
Stations-PC:
ÜBERTRAGENE ODER EMPFANGENE
DATEN NICHT GÜLTIG
Touchscreen-Taste Zurück:
Der vorherige Bildschirm wird auf-
gerufen.
Touchscreen-Taste Laser:
Ein- und Ausschalten des internen
Laser s. Bei eingeschaltetem Laser
erscheint die Taste grün.
Touchscreen-Taste Start Messung:
Startet die Messung. Der interne La-
ser wird eingeschaltet und die Tas-
te erscheint farbig. Die Farbe kenn-
zeichnet die Art des Scheinwerfers
(Abblendlicht - grün, Fernlicht - blau,
Nebelscheinwerfer - orange).
Touchscreen-Taste Live:
Der Bildschirm zeigt das Live-Bild,
das der Scheinwerfer in das Innere
des Lichtkastena projizieret.
Touchscreen-Taste Winkel:
Ruft das Fenster für die Messung
des Neigungswinkels des Scheinwer-
fers auf.
Touchscreen-Taste Grafik:
Ruft das Fenster mit der grafischen
Darstellung des Messpunkts auf ,
der auf den internen Bildschirm des
Lichtkastens projiziert wird.
Touchscreen-Taste Speichern:
Archiviert die Daten und überträgt
sie an den Stations-PC .
Touchscreen-Taste Drucken:
Druckt das Testergebnis.
Tab. 1: Symbole in der Visualisierung
