118 | HTD 8xx | Verklaring van de meetwaardennl
5.8.2 Test starten
Na het invoeren van de voertuiginstellingen verschijnt
het beeldscherm voor het selecteren van de koplamp
die getest moet worden.

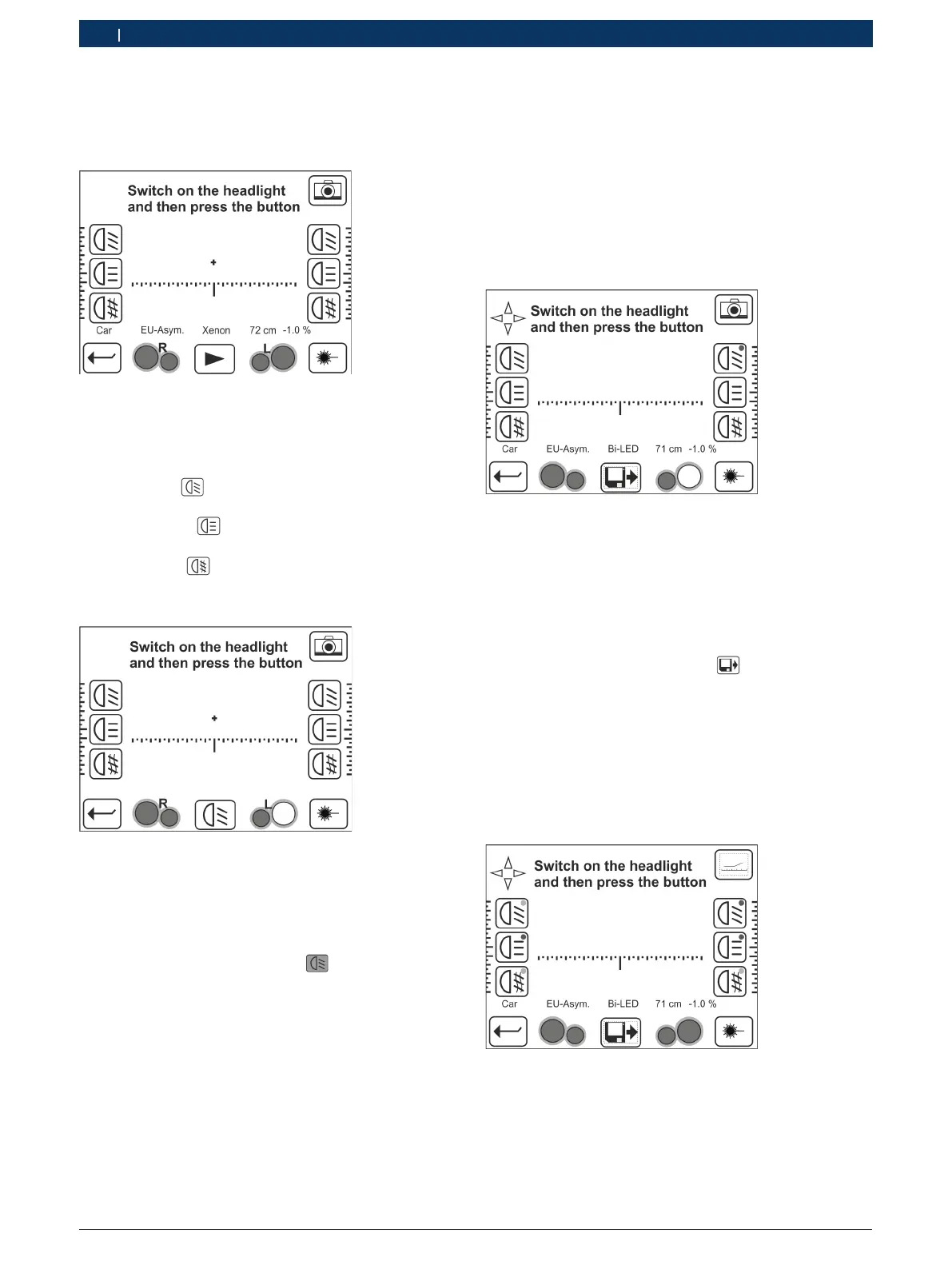

Fig. 40: Koplamp selecteren
1. Op het symbool voor de koplamp klikken die getest
moet worden:
$ Dimlicht links of rechts,
$ Groot licht links of rechts,
$ Mistlamp links of rechts.
 Het beeldscherm voor het starten van de vrije
start verschijnt.
Fig. 41: Vrije test starten (voorbeeld)
Het beeldscherm toont de gekozen koplamp (rech-
terdimlicht in het voorbeeld van FFig. 41).
2. De aangegeven koplamp inschakelen.
3. Op het symbool Start meting drukken om de
test te starten.
Het verloop van de tests is in de volgende hoofdstukken
beschreven:
R Dimlicht: zie Hfdst.5.7.2 auf Seite 114,
R Groot licht: zie Hfdst.5.7.3 auf Seite 115,
R Mistlamp: zie Hfdst.5.7.4 auf Seite 116.
5.8.3 Testresultaat
Na het afsluiten van een test geeft een gekleurd punt in
het symbool voor de betreffende koplamp het resultaat
van de teste weer:
Fig. 42: Voorbeeld voor testresultaat: rechter dimlicht
R Groen punt: de koplamp werd al gecontroleerd,
resultaat in orde,
R Rood punt: de koplamp werd al gecontroleerd,
resultaat niet in orde.
Na elke test kan de gebruiker de controle van de kop-
lampen beëindigen (niet alle koplampen moeten getest
worden) en door op het symbool te drukken, het
rapport oproepen.
5.8.4 Test afsluiten
Na het testen van de gewenste koplampen aan beide
zijden van het voertuig worden op het beeldscherm de
resultaten weergegeven (gekleurde punten in de symbo-
len voor de koplampen, zie ook Fig. 42).
Fig. 43: Voorbeeld voor testresultaten
(alle koplampen gecontroleerd)
