1 692 104 611 2014-10-15| Robert Bosch GmbH
14 | HTD 8xx | Bedienungde
5.7 Offizieller Test
Der offizielle Test ist nur wählbar, wenn das Scheinwer-
fer-Einstellgerät in einem Netzwerk betrieben wird. In
diesem Fall erhält das Gerät die Fahrzeugeinstellungen
vom Stations-PC und schaltet automatisch den offiziel-
len Test ein.
Der Anwender sollte alle Scheinwerfer prüfen. Die Soft-
ware gibt die Reihenfolge der einzelnen Tests vor.
5.7.1 Einstellungen für das Fahrzeug
! Geräte mit Rollenwagen müssen für jeden Schein-
werfer einzeln mit dem Ausricht-Laser ausgerichtet
werden.
! Die Neigung der Hell-Dunkelgrenze der Scheinwerfer
muss dem geltenden Gesetz nach ECE-Regulierung
entsprechen:
$ Bei Abblendlichtern, die im Abstand bis zu max.
80 cm vom Boden angebracht sind, muss die Nei-
gung mindestens 1% betragen.
$ Bei Abblendlichtern mit einem Abstand von mehr
als 80 cm muss die Neigung mindestens 1.5%
betragen.
i Beim Testen des rechten oder linken Scheinwerfers
immer von der Fahrtrichtung ausgehen.
Das Menü "Einstellungen" zeigt die fahrzeugtypischen
Einstellungen an.

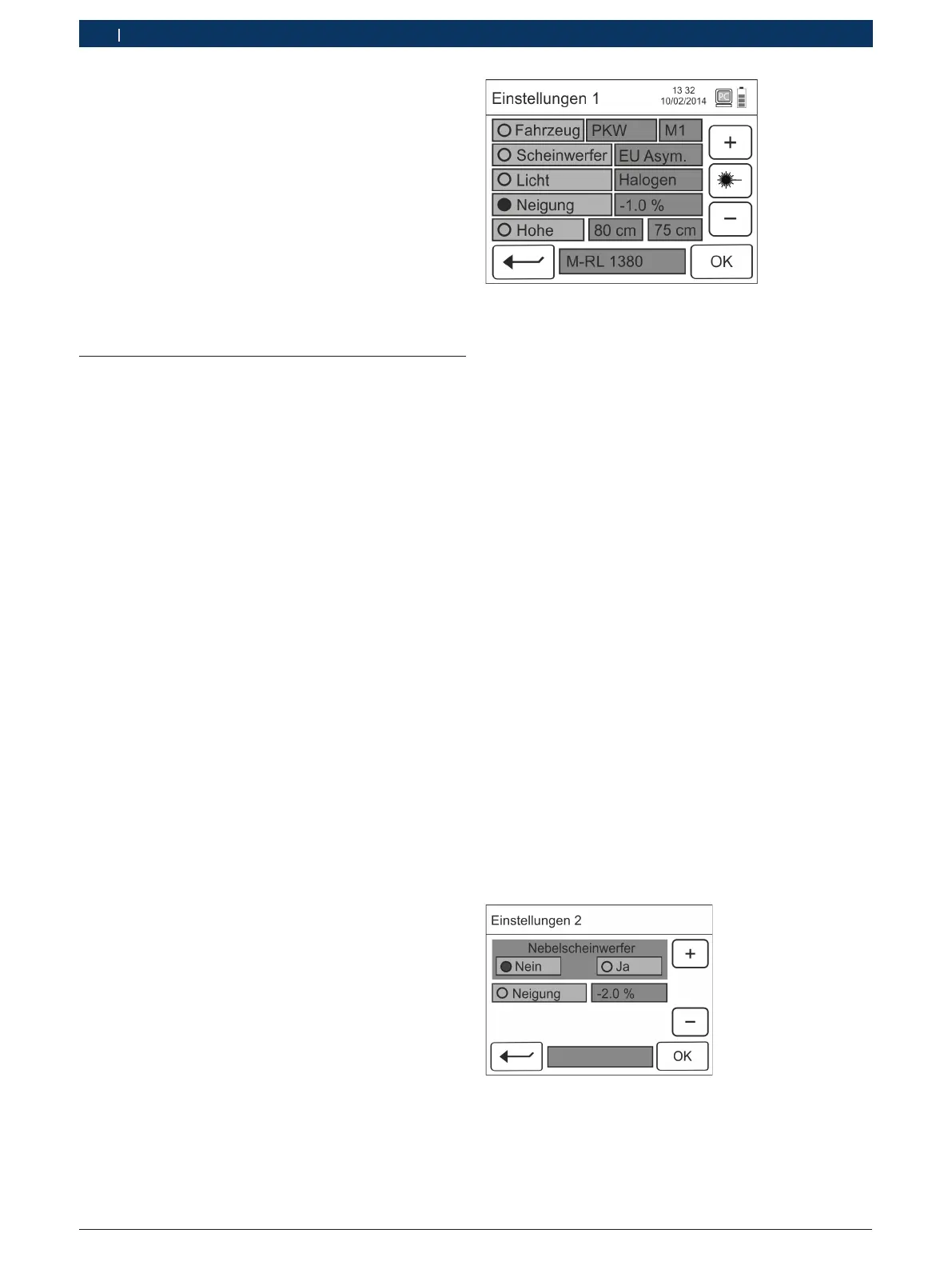

Fig. 27: Menü "Einstellungen"
1. Fahrzeugtyp:
$ Kraftfahrzeuge (Auto und LKW): zwei Scheinwer-
fer
$ Motorfahrzeug: ein Scheinwerfer
$ Kleinkrafträder: nur ein Abblendlicht
2. Scheinwerfertyp:
$ EU-asymmetrisch
$ EU-symmetrisch
$ UK
3. Lichttyp:
$ Halogen
$ Xenon
$ Bi-Xenon
$ LED
$ Bi-LED
4. Neigung des Scheinwerfers: Auf dem Oberteil des
Scheinwerfers die Neigung der Hell-Dunkelgrenze ab-
lesen, die vom Hersteller angegeben ist (z.B. 1,2%).
Den Wert mit den Tasten + und einstellen.
5. Höhe des Lichtkastens vom Boden:
$ Der Sollwert wird links angezeigt,
$ Die aktuelle Höhe wird rechts angezeigt.
$ Die aktuelle Höhe erscheint rot unterlegt, wenn
sie vom Sollwert abweicht: mit den Tasten + und
einstellen.
6. Wenn alle Eingaben korrekt sind mit OK bestätigen.
7. Eine Abfrage erscheint, ob die Nebelscheinwerfer
getestet werden sollen.
Fig. 28: Abfrage Nebelscheinwerfer
8. Falls ein Nebelscheinwerfer vorhanden ist, die Abfra-
ge mit Ja bestätigen. Falls kein Nebelscheinwerfer
getestet werden soll, die Abfrage mit Nein beantwor-
ten.
"Der offizielle Test kann nun gestartet werden.
i Der offizielle Test ist nur wählbar, wenn das Schein-
werfer-Einstellgerät in einem Netzwerk betrieben
wird. In diesem Fall erhält das Gerät die Fahr-
zeugeinstellungen vom Stations-PC.
6. Wählen Sie den gewünschten Test aus:
$ Offizieller Test, siehe Kapitel 5.7
$ Freier Test, siehe Kapitel 5.8
"Die Einstellungen für das Fahrzeug können nun einge-
geben werden.
! Für weitere Informationen über das Einbinden in ein
Netzwerk kontaktieren Sie einen Beissbarth Service-
Techniker.
