Bedienung | HTD 8xx | 15 de

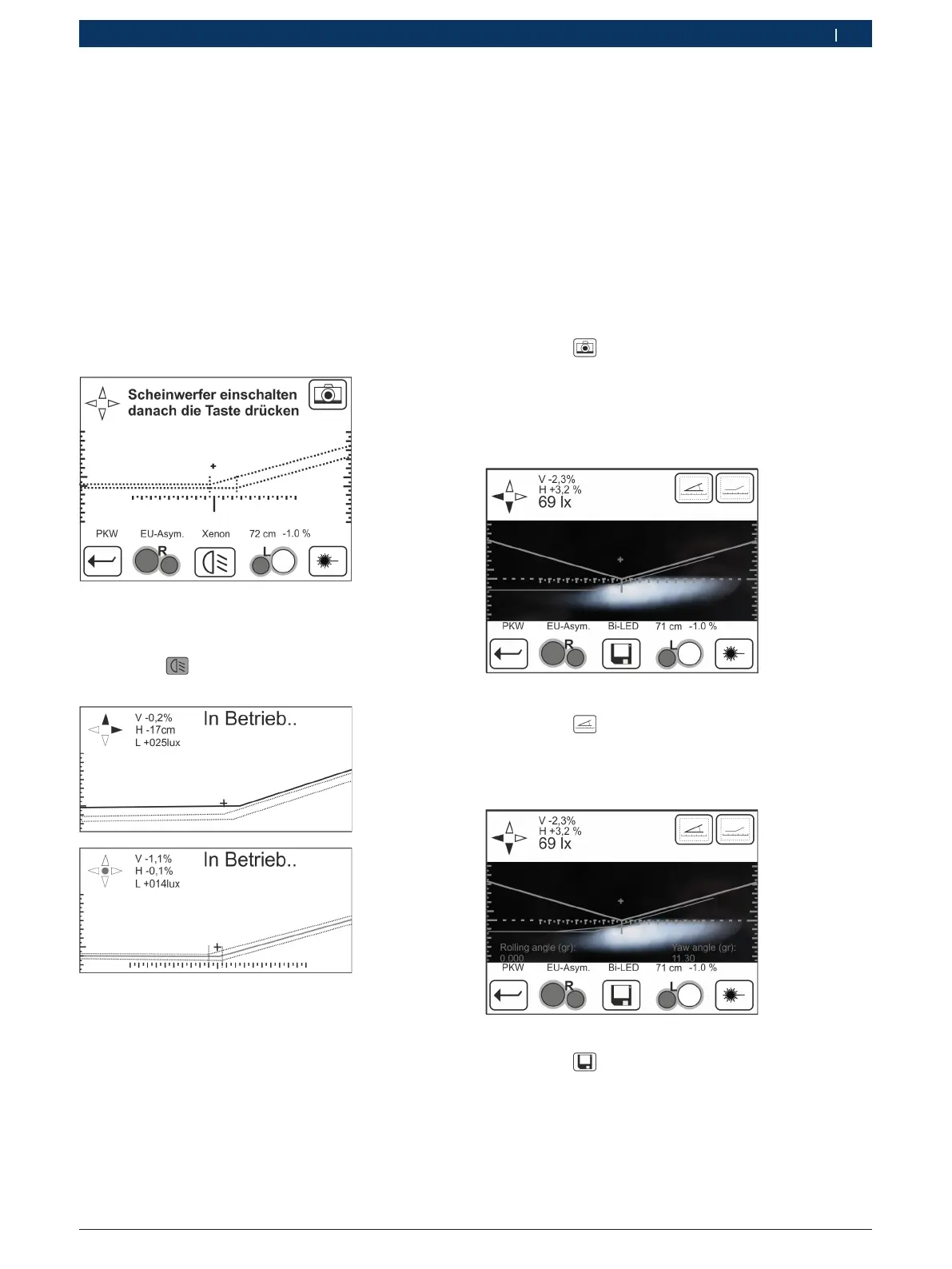

5.7.2 Abblendscheinwerfer testen
Der Bildschirm in Fig. 28 (Beispiel) zeigt die Einstellun-
gen für das Fahrzeug an:
R Fahrzeugtyp mit 2 Scheinwerfern
R Scheinwerfertyp (Abblendlicht)
R Seite (rechts)
R Die beiden Linien oberhalb der Skaleneinteilung
zeigen die zulässigen Toleranzgrenzen des Schein-
werfers an
Fig. 29: Beispiel: Fahrzeugeinstellungen für Abblendlicht
1. Das Abblendlicht des Fahrzeugs einschalten
2. Die Taste (Start Messung Abblendlicht) drü-
cken.
Fig. 30: Scheinwerfer nicht zentriert (oben) und zentriert (unten)
"Der Bildschirm zeigt den Zustand des Scheinwerfers
an:
$ "o " außer Toleranz oben,
$ "u " außer Toleranz unten,
$ "v" außer Toleranz rechts,
$ "z" außer Toleranz links,
$ Grüner Punkt in der Mitte = zentriert,
$ Eine rote Linie zeigt an, dass der Scheinwerfer
nicht korrekt zentriert ist. Bei korrekter Zentrie-
rung liegt die Linie innerhalb der zulässigen Tole-
ranzgrenze, und die Farbe wechselt nach grün.
3. Den Scheinwerfer so lange einstellen bis das Gerät
"OK" anzeigt.
4. Die Taste (Live) drücken, um von der Prüfung
des Scheinwerfers in den Live-Modus zu wechseln.
Der Bildschirm zeigt die Abbildung des Licht-
strahls an, den der Scheinwerfer in das Innere
des Lichtkastens projiziert. Die Position kann im
Live-Modus kontrolliert werden.
Fig. 31: Position des Lichtstrahls
5. Die Taste (Winkel) drücken, um den Neigungs-
winkel des Scheinwerfers zu bestimmen.
Der Bildschirm zeigt den Rollwinkel (links) und
den Gierwinkel (rechts) des Scheinwerfers an.
Fig. 32: Neigungswinkel der Scheinwerfer
6. Die Taste (Speichern) drücken.
i Die Prüfvorgaben mit den +/- Tasten angleichen,
sollte die vorgeschriebene Neigung von den Herstel-
lerangaben abweichen.
