170 | HTD 8xx | Objaśnienie wartości pomiarowychpl
3.6 Przepisy bezpieczeństwa
¶ Urządzenie może być używane tylko przez
autoryzowany i przeszkolony w tym zakresie
personel.
¶ Nie używać urządzenia w atmosferze potencjalnie
wybuchowej.
¶ Obszar roboczy musi być suchy i dostatecznie
wentylowany.
¶ Przy przemieszczaniu urządzenia uważać na obecne
w otoczeniu osoby.
¶ Kontrolę i ustawianie reflektorów przeprowadza
się przy pracującym silniku pojazdu. Wymaga
to stosowania instalacji wyciągowej. Wdychanie
tlenku węgla może spowodować poważne szkody
zdrowotne.
¶ Unikać bezpośredniego nasłonecznienia i używania
przyrządu do ustawiania reflektorów w pobliżu
gorących przedmiotów (piecyk, grzejnik itd.).
¶ Nie dopuszczać, by przyrząd do ustawiania
reflektorów stał na deszczu lub w bardzo mokrym
miejscu. W przeciwnym razie może dojść do
uszkodzenia elementów elektronicznych.
¶ Przy dłuższych przerwach w używaniu przyrząd do
ustawiania reflektorów należy przykryć pokrowcem
przeciwpyłowym (opcja).
¶ W przyrządzie do ustawiania reflektorów znajduje
się akumulator. Przy manipulowaniu akumulatorami
stosować się do odpowiednich wskazówek
znajdujących się na produkcie.
¶ W razie wystąpienia zakłóceń w pracy urządzenia
należy się skontaktować z serwisem firmy Bosch
albo autoryzowanym partnerem serwisowym.
¶ Używać tylko ORYGINALNYCH części zamiennych.
Można je zamawiać w serwisie firmy Bosch albo
u autoryzowanego partnera serwisowego.
Stosowanie części zamiennych innych producentów
powoduje utratę gwarancji.
3. Włożyć akumulator z zaciskiem do gniazda
akumulatora i przykręcić zacisk przy użyciu śruby
mocującej.

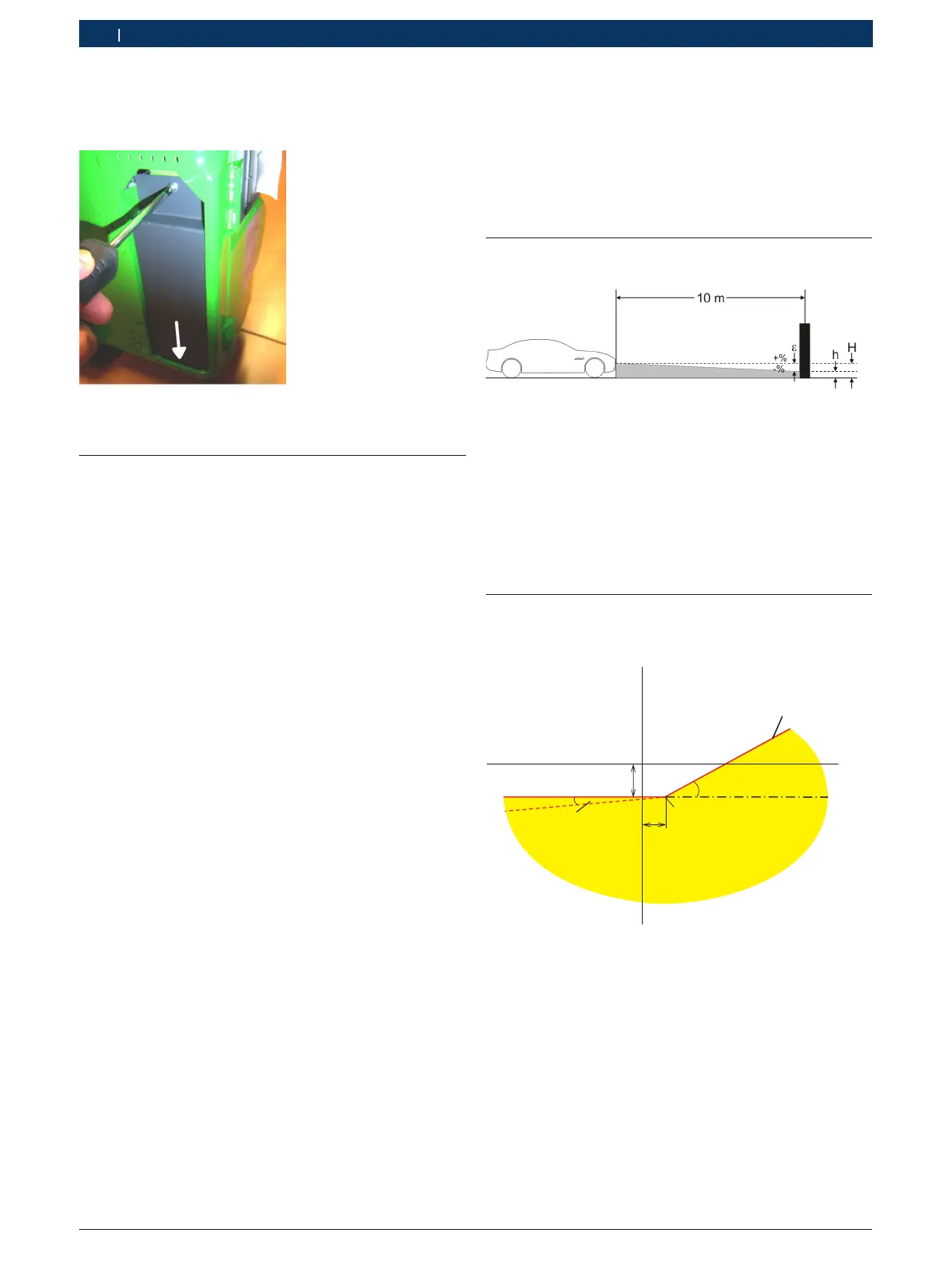

Rys. 13: Wkładanie i mocowanie akumulatora
4. Objaśnienie wartości
pomiarowych
Poniższe rozdziały zawierają opis najważniejszych
wartości pomiarowych, potrzebnych przy ustawianiu
reflektorów.
4.1 Kąt pochylenia
Poniższa ilustracja pokazuje definicję kąta pochylenia.
Rys. 14: Definicja kąta pochylenia
R "H": wysokość środka reflektora, mierzona od
podłoża
R "h": wysokość obrazu, który jest rzucany przez
reflektor w odległości 10 m, mierzona od podłoża
R "e": kąt pochylenia, obliczany wg następującego
wzoru:
e = [(H-h) / 1000] x 100
4.2 Światła mijania
Poniższa ilustracja przedstawia najważniejsze wielkości
pomiarowe dla świateł mijania.
HV
α
β
A
B
C
D
Rys. 15: Wielkości pomiarowe dla świateł mijania
R "A": granica światła-cienia, złożona z dwóch części:
$ część pozioma,
$ prosta wznosząca, znana też jako "bark". Granica
światła-cienia musi zostać wyznaczona w zakresie
tolerancji przez wytyczną.
R "B": punkt załamania w przypadku światła
asymetrycznego;
punkt środkowy w przypadku światła symetrycznego.
