1 692 104 611 2014-10-15| Robert Bosch GmbH
Descrizione del prodotto | HTD 8xx | 89 it

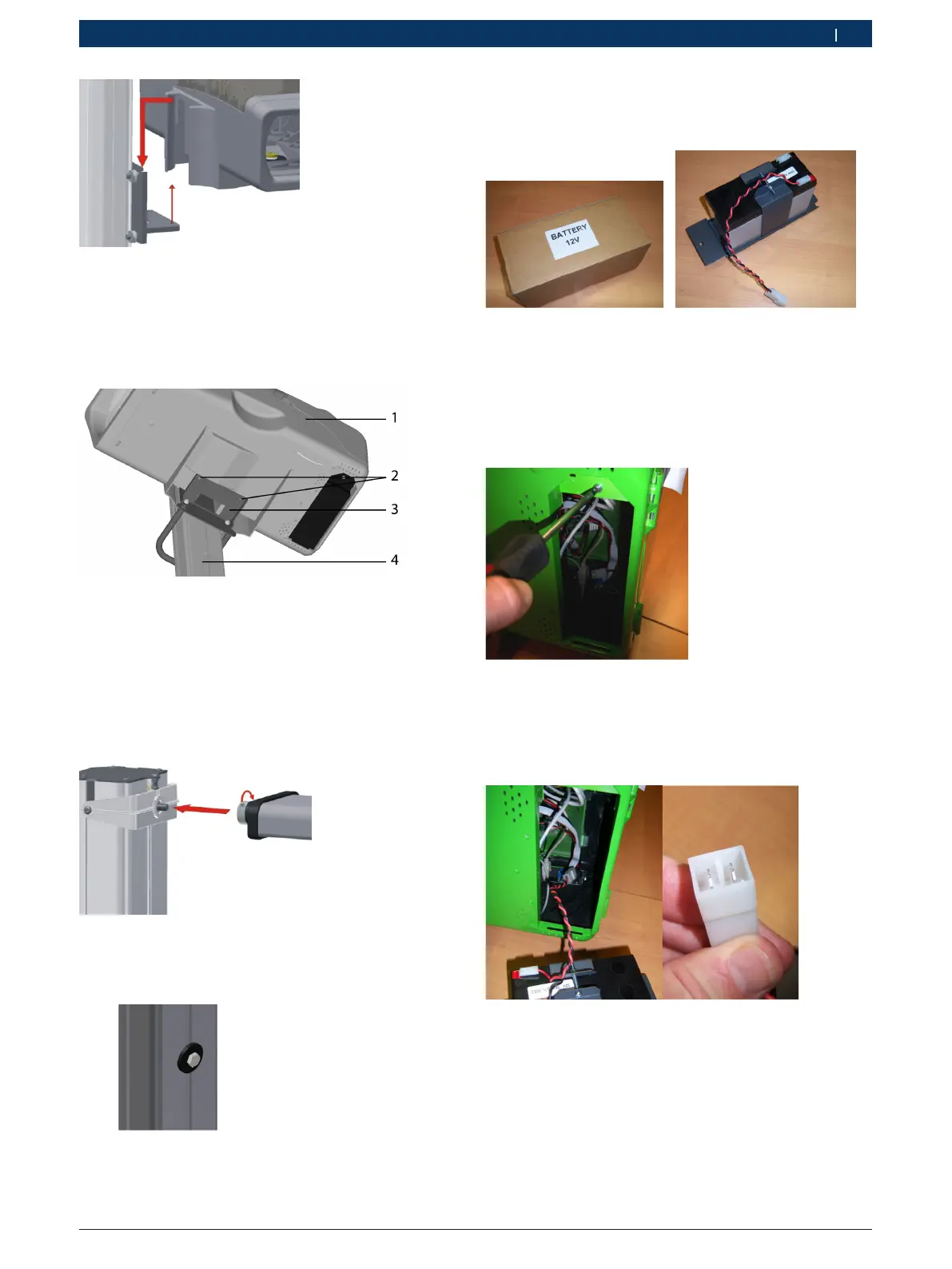

Fig. 7: Inserimento della scatola ottica nel pattino
6. Fissare la scatola ottica al pattino tramite le due
viti fornite. Le viti devono essere montate sul lato
inferiore della scatola ottica, come mostrato nella
figura seguente.
Fig. 8: Avvitamento della scatola ottica
1 Scatola ottica
2 Vite di fissaggio
3 Pattino
4 Colonna
7. Rimuovere dalla confezione il laser di puntamento,
avvitarlo fermamente sul supporto. Utilizzare il foro
sul laser di orientamento.
Fig. 9: Fissaggio del laser di puntamento
8. Rimuovere dalla colonna le viti di sicurezza del
contrappeso.
"L'apparecchio è ora montato.
3.5.2 Inserimento della batteria
La batteria è imballata in una scatola a parte.
Fig. 10: Batteria: nell'imballaggio (sinistra) e disimballata
(destra)
La batteria è fissata su una piastra di bloccaggio.
Inserimento della batteria nella scatola ottica
1. Rimuovere la vite di fissaggio dal vano batterie
sul lato interiore della scatola ottica.
Fig. 11: Rimozione della vite di fissaggio
2. Collegare la batteria: Connettere il cavo di
collegamento con il cavo di alimentazione.
Fareattenzione alla corretta polarità.
Fig. 12: Collegamento della batteria
